Anmerkung:
Wenn Sie zwei Microinverter verwenden wollen, dann empfehlen wir vier MC4 Y-Adapter Kabel zu verwenden.

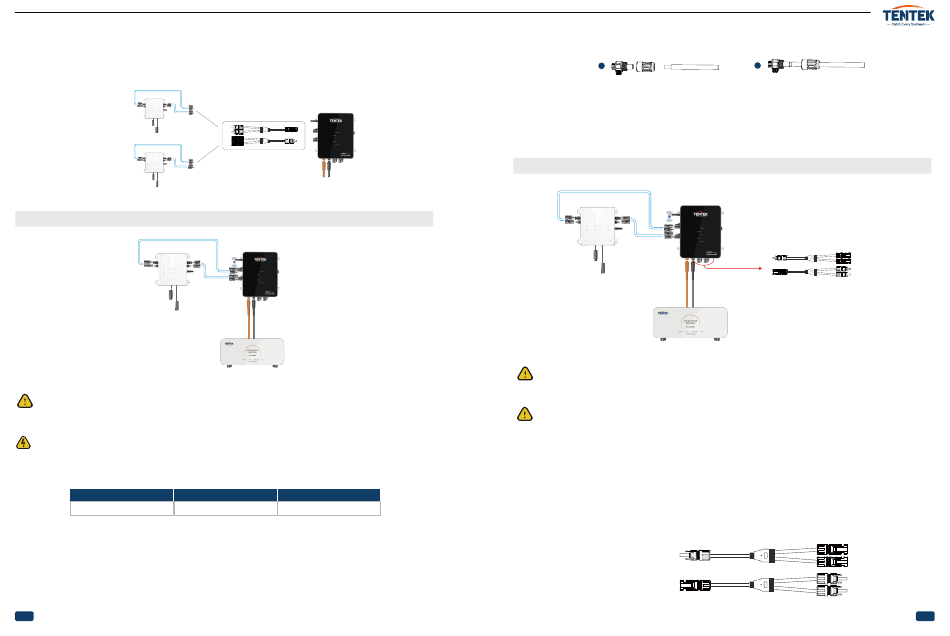

Schritt 4 : Anschluss von Controller und Batterie
800W Inverter
Vorsicht:
Für einen sicheren Betrieb und die Einhaltung der Vorschriften wird dringend empfohlen, einen
separaten DC-Überstromschutz oder eine Trennvorrichtung zwischen der Batterie und dem Controller zu
installieren.
WARNUNG: Die gesamte Verkabelung muss von qualifiziertem Personal übernommen werden.
Die Verwendung eines geeigneten Kabels für den Batterieanschluss ist für die Sicherheit des Systems und den
reibungslosen Betrieb entscheidend. Um die Möglichkeit von Defekten zu vermeiden, verwenden Sie bitte die
nachfolgend, empfohlenen Kabel.
Model
Tribune-EMS 1.6kW - pro+
Vorbereitung der Batteriekabel:
Trennen Sie die Stecker mit dem Zubehör gelieferten Gleichstromkabelsteckers gemäß der Abbildung. Entfernen Sie mit
einer Abisolierzange etwa einen halben Zentimeter der Isolierung von beiden Enden des Kabels. Führen Sie die
abisolierten Kabelenden vorsichtig in die entsprechenden Crimpkontakte des Steckers ein. Verwenden Sie eine
Crimpzange, um die Kabelschuhe sicher auf die Kabelstränge zu crimpen.
9
4 x MC4 Y-Adapter Kabel
TENTEK Universal EMS Controller 1.6kW
48V oder 51.2V Batterie
Kabel Stärke
Batterie Spannung
2 x 8AWG (10mm²)
48V/51.2V
1
Polarität der Kabel/Anschlüsse:
Achten Sie darauf, dass Sie den Pluspol (+) der Batterie mit dem Pluspol (+)
des Controllers verbinden sowie die Minuspole (-). Eine Verpolung kann zu Beschädigungen der Geräte führen.
Schritt 5: PV-Anschluss
TENTEK Universal EMS Controller 1.6kW
800W Inverter
48V oder 51.2V Batterie
Hinweis: Der 1.6kW Controller verfügt über zwei unabhängige MPPT-Eingänge, die jeweils Panelleistungen von
800W bis 900W pro Eingangskanal unterstützen
Achtung: Der Arbeitsspannungsbereich von MPPT liegt zwischen 25 und 50 V. Um zwei PV-Panele an einem
MPPT-Eingang anzuschließen, müssen zwei Panele parallel geschaltet werden. Hierzu müssen Sie entsprechende
MC4 Y-Adapter Kabel kaufen, welche an einem Ende zwei Anschlüsse für die Module und am anderen Ende einen
Anschluss für den Controller hat.
PV-Kabel-Vorbereitung:
1. Installation des Steckers:
Zu den in PV-Solaranlagen häufig verwendeten Steckertypen gehören MC4-Stecker, die in der Regel einen maximalen
PV-Strom von 30 A unterstützen. Wenn Sie die MC4 Y-Adapter Kabel verwenden, empfehlen wir eine Kabeldicke von
6mm².
2
4 x MC4 Y-Adapter Kabel
10
