4.4 Benötigte Werkzeuge für die Installation
Crimpzange
Abisolierzange
Schraubenzieher
Schraubenschlüssel
Inbus Schlüssel
Bohrer, Dübel, etc.

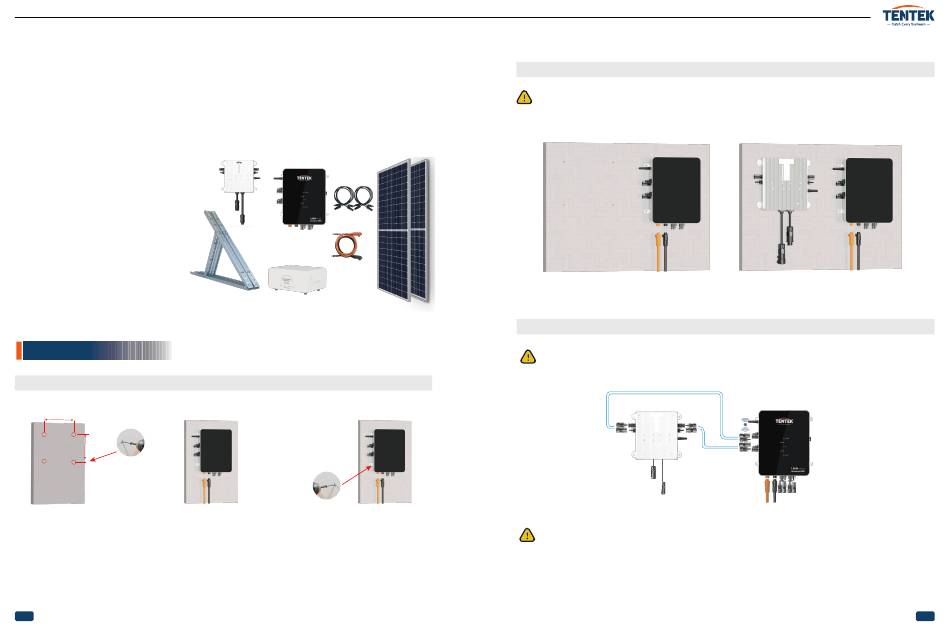

4.5 Geräte und Komponenten für
die gesamte Anlage
1.TENTEKController
2. Microinverter
3. PV Panele
4. Batterie
5. Mounting Brackets
6. Energiemeter (optional)
7. 4 x MC4 Kabel
8. Batterie Kabel
2 x Aufständerung
5. Installation
Schritt 1 : Montage des Controllers an der Wand
1.Klappen Sie zunächst die vier Montagefüße an der Rückseite des Controllers aus.
252mm
209.95mm
1.Richten Sie den Controller mit
2.Senken Sie den Controller
seinen Befestigungslöchern aus
leicht ab, so dass er auf der
und setzen Sie zwei Schrauben
kürzeren
in die Oberseite des Controllers
Befestigungslochs
ein.
Sobald der Controller in Position
ist, ziehen Sie die Schrauben
fest an.
7
2 X 400 - 450W Solarpanele
800W Microinverter
TENTEK Universal EMS
Controller 1.6kW
4 x MC4 Kabel
Batterie Kabel
48 oder 51,2V Batterie
3.Verwenden Sie abschließend zwei
weitere
Schrauben,
Seite
des
Befestigung
zu
vervollständigen,
aufliegt.
indem Sie sie in die Unterseite des
Controllers fest schrauben.
Schritt 2 : Montage des Mikrowechselrichters an der Wand
Richten Sie den Microinverter und den Controller an der Wand aus und markieren Sie genau die Positionen in den
Löchern. Führen Sie die Schrauben in Montagelöcher und ziehen Sie sie vorsichtig an. Achten Sie darauf, dass die
Schrauben nicht zu fest angezogen werden.
Schritt 3 : Mikrowechselrichter und Controller Anschluss
Achtung: Die Anzahl der Microinverter, die an den Controller angeschlossen werden können, hängt von dessen
Nennleistung ab. Bei einem 1,6-kW-Controller können Sie maximal zwei Microinverter mit je 800 W Leistung
anschließen.
um
die
Achtung: Für die DC-Verbindungen benötigen Sie geeignete Steckverbinder, die mit den Microinvertern und dem
Controller kompatibel sind. Zu den in Solaranlagen häufig verwendeten Steckern gehören MC4-Stecker oder
Amphenol-Stecker.
Wenn Sie einen Microinverter mit 2 unabhängigen MPPT-Eingängen verwenden möchten, dann schließen Sie bitte
Ausgang 1 an den Microinverter-Eingang 1 und Ausgang 2 an den Microinverter-Eingang 2 an.
800W Microinverter
TENTEK Universal EMS Controller 1.6kW
8
