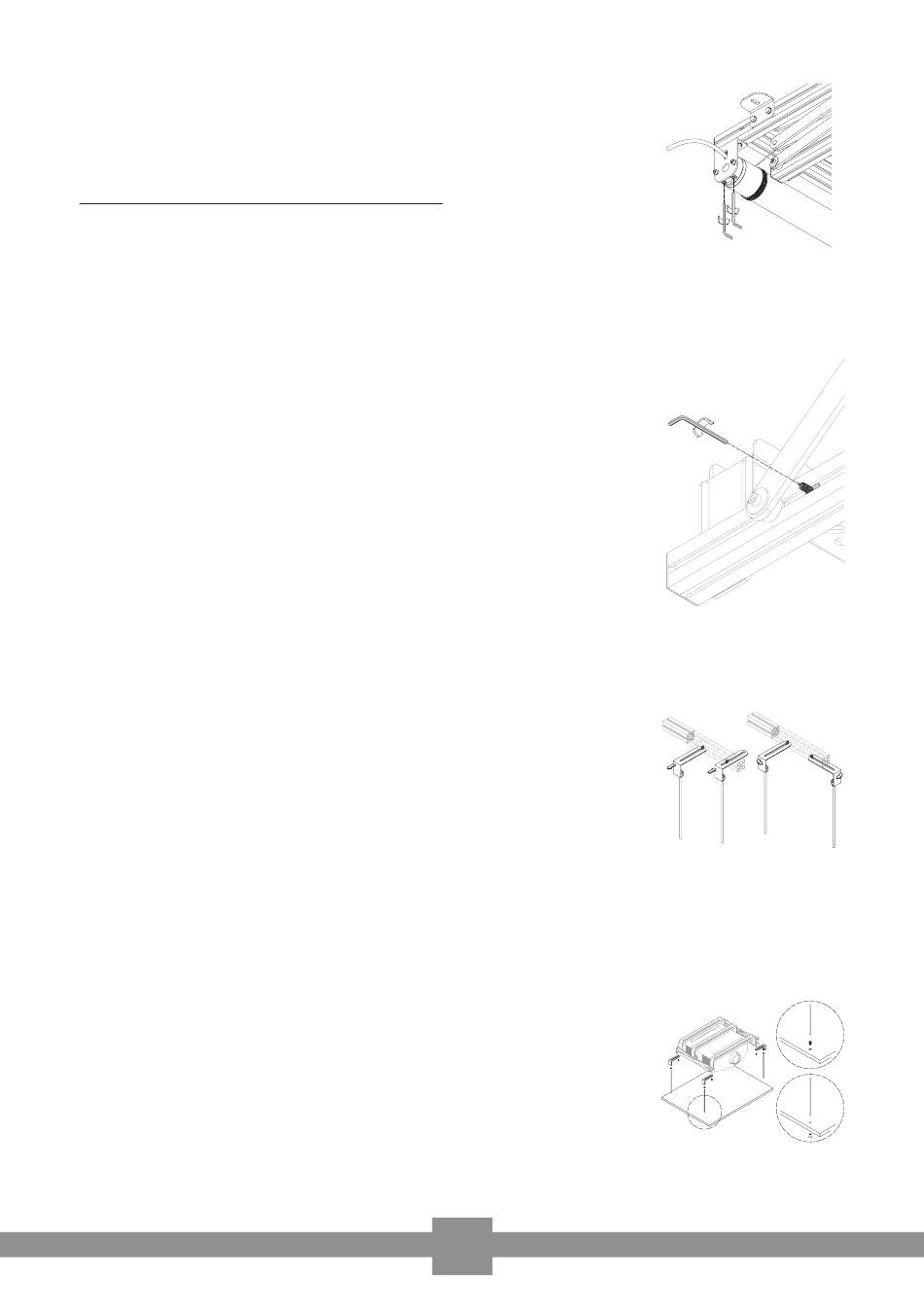

Drehen Sie die Schraube A am Motor wie in Abbildung fig 6
im Uhrzeigersinn um den Lift weiter unten zu stoppen.
Einstellung für den unteren Endpunkt:
Drehen Sie die Schraube B am Motor wie in Abbildung fig
6 im Uhrzeigersinn, um den Lift früher zu stoppen. Gegen
den Uhrzeigersinn drehen, um den Lift weiter auszufahren.
(Maximale Ausfahrtiefe 40cm!)
Der Deckenlift PL400 HC Plus ist mit zwei zusätzlichen Sicher-
heitsschrauben ausgestattet. Diese verhindern ein Ausfahren
des Lifts über den Endpunkt hinaus im Falle einer Störung des
Zugsystems und/oder einer Beschädigung der Stahlseile.
Sollte der untere Endabschaltpunkt verändert worden sein,
setzen Sie die Sicherheitsschrauben an die richtige Position
und fahren wie folgt fort:
1.) Nachdem der untere Endabschaltpunkt eingestellt wur-
de, fahren Sie den Lift bis zur unteren Abschaltung hinaus.
2.) Justieren Sie die Sicherheitsschrauben in die richtige Posi-
tion, wie in Abbildung fig 7. Lösen Sie dazu die Schrauben und
positionieren diese 3mm vom Gleitpunkt des Scherensystems.
3.) Ziehen Sie die Sicherheitsschrauben auf beiden Seiten
wieder fest an.
Nachdem Sie die Endlagen eingestellt haben, montieren Sie
die 4 L-Winkel mit den Schrauben (fig D und fig M) unter den
Rahmen wie in Abbildung fig 8. Falls nötig, können Sie die
Metallwinkel in die von Ihnen gewünschte Position bringen.
Die Gewindestangen können Sie auf die gewünschte Länge
kürzen. Schrauben Sie diese mit den zugehörigen Muttern
an die zuvor befestigten Winkel.
An Ihrem Deckenpanel befestigen Sie nun die 4 Gewinde-
schrauben oder Hülsenschrauben (fig. L1/L2) an der korrek-
ten Position und befestigen das Panel an den Gewindestan-
gen (wie in fig. 9). Nachdem Ihr Decken-Panel angebracht
ist, prüfen Sie die Passgenauigkeit zum Deckenausschnitt.
Das Panel darf nicht am Ausschnitt schleifen oder daran
hängen bleiben, sondern genau mittig passend schließen.
4
fig. 6
fig. 7
fig. 8
fig. 9
