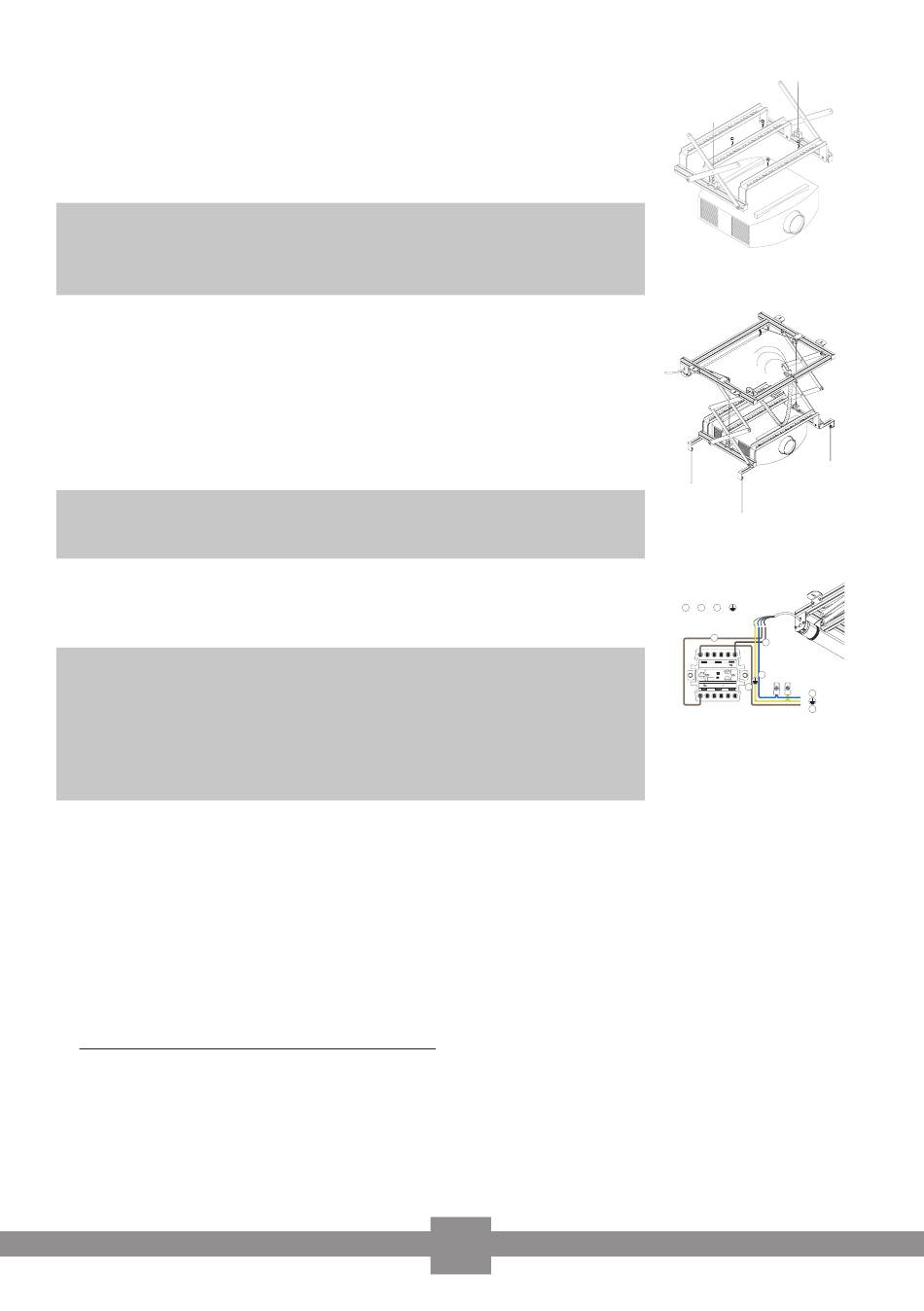

Nachdem der Lift gerade installiert wurde, positionieren Sie
Ihren Projektor unter den drei Montagewinkeln und befestigen
diesen mit den beiliegenden Schrauben (fig M) wie in Abbil-
dung fig 3 zu erkennen.
ACHTUNG: Bitte stellen Sie sicher, dass sich der Lastschwer-
punkt des Projektors in der Mitte des Lifts befindet! Sie
können die Montagewinkel dazu beliebig verschieben.
Lassen Sie nun das Strom- und Signalkabel des Projektors ca.
45cm von der Decke herab und führen diese gemeinsam durch
die Kunststoff Spirale. Fixieren Sie anschließend die Leitungen
in der Spirale mit Hilfe der Kabelbinder am oberen Alumini-
umprofil (fig 4). Achten Sie darauf, die Kabel zur Rückseite des
Projektors zu führen.
ACHTUNG: Die Kunststoff Spirale darf die Auf- und Abwärts-
bewegungen des Lifts nicht beeinträchtigen!
Nachdem der Lift installiert wurde, schließen Sie diesen an
dem mitgelieferten Schalter (fig C), wie in Abbildung fig 5 an.
ACHTUNG: Führen Sie diese Schritte nur im spannungsfreien
Zustand durch. Es besteht die Gefahr eines lebensgefährlichen
elektrischen Stromschlags! Sollten Sie unsicher im Umgang
mit elektrischer Spannung sein, lassen Sie diese Installation
von einer zertifizierten Elektrofachkraft durchführen!
Der nächste Schritt ist die Einstellung der oberen Endlage (Lift geschlossen) und der
unteren Endlage (Lift geöffnet)
Sollte der Projektor in einer abgehängten Decke genutzt werden, stellen Sie die
obere Endlage so ein, dass die Halterungen NICHT die Decke berühren. Die untere
Endlage wird so eingestellt, dass das projizierte Bild passend auf die Leinwand trifft.
Einstellung für den oberen Endpunkt:
ACHTUNG: Der obere Endpunkt darf NICHT weiter nach oben verlegt werden,
damit der Lift keinen Schaden nimmt. In diesem Falle erlischt die Garantie!
Außerdem MUSS bei einer abgehangenen Decke der obere Endpunkt eingestellt
werden, bevor die Deckenpanele an den Lift montiert wird.
3
fig. 3
fig. 4
Blu�
Marrone�
Nero�
Giallo/verde�
Blue�
Brown�
Black�
Green/Yellow�
Blue�
Marron�
Noir�
Vert/Jaune�
Blau�
Braun�
Schwarz�
Grun/Gelb�
Azul
Marron
Negro
Verde/Amarillo
L
21281
1368
CEBEC
V
K
EMA
D E
EUR
10A / 250
fig. 5
