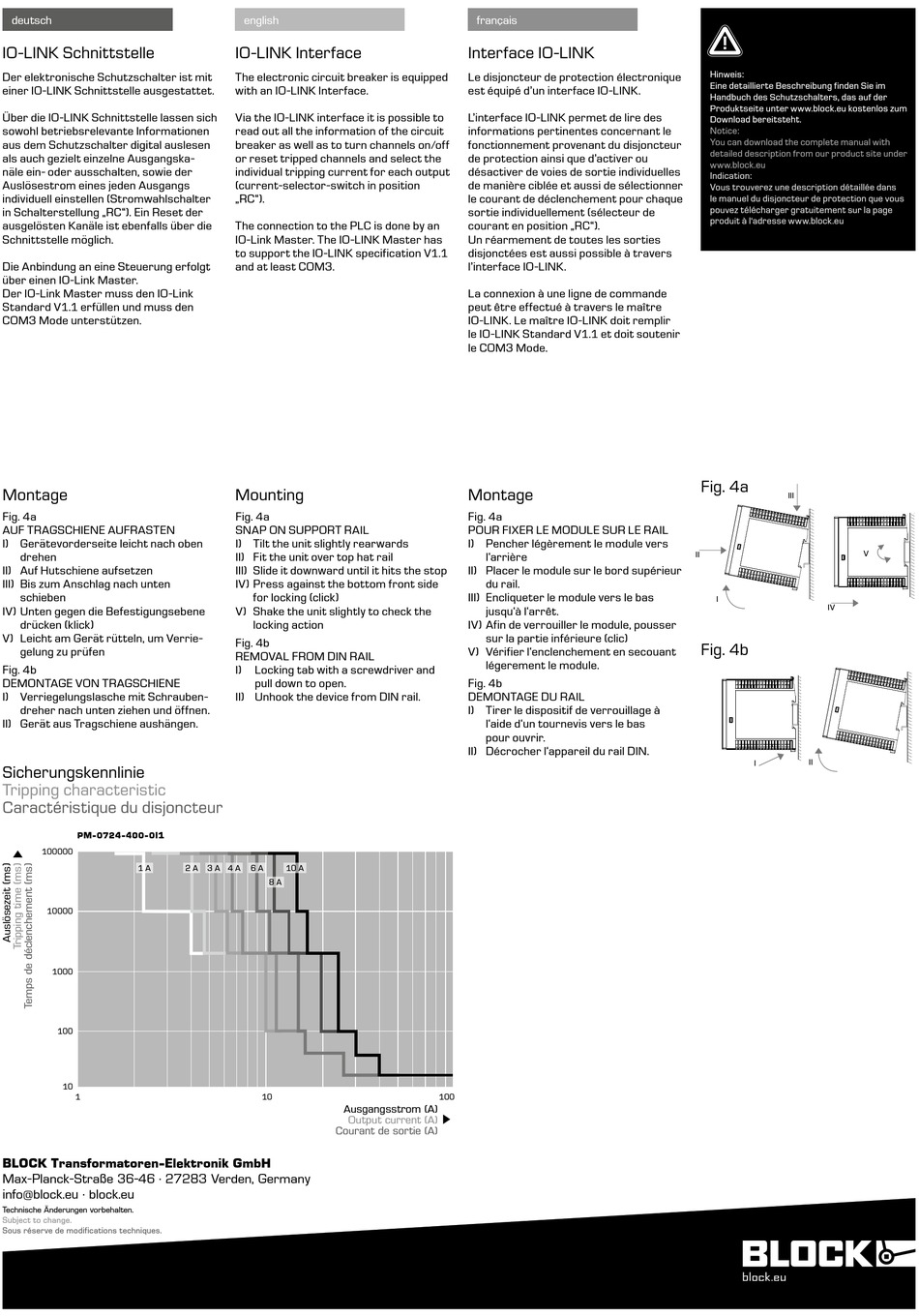

deutsch
IO-LINK Schnittstelle
Der elektronische Schutzschalter ist mit
einer IO-LINK Schnittstelle ausgestattet.
Über die IO-LINK Schnittstelle lassen sich
sowohl betriebsrelevante Informationen
aus dem Schutzschalter digital auslesen
als auch gezielt einzelne Ausgangska-
näle ein- oder ausschalten, sowie der
Auslösestrom eines jeden Ausgangs
individuell einstellen (Stromwahlschalter
in Schalterstellung „RC"). Ein Reset der
ausgelösten Kanäle ist ebenfalls über die
Schnittstelle möglich.
Die Anbindung an eine Steuerung erfolgt
über einen IO-Link Master.
Der IO-Link Master muss den IO-Link
Standard V1.1 erfüllen und muss den
COM3 Mode unterstützen.
Montage
Fig. 4a
AUF TRAGSCHIENE AUFRASTEN
I) Gerätevorderseite leicht nach oben
drehen
II) Auf Hutschiene aufsetzen
III) Bis zum Anschlag nach unten
schieben
IV) Unten gegen die Befestigungsebene
drücken (klick)
V) Leicht am Gerät rütteln, um Verrie-
gelung zu prüfen
Fig. 4b
DEMONTAGE VON TRAGSCHIENE
I) Verriegelungslasche mit Schrauben-
dreher nach unten ziehen und öffnen.
II) Gerät aus Tragschiene aushängen.
Sicherungskennlinie
Tripping characteristic
Caractéristique du disjoncteur
PM-0724-400-0I1
100000
1 A
10000
1000
100
10
1
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 . 27283 Verden, Germany
info@block.eu . block.eu
Technische Änderungen vorbehalten.
Subject to change.
Sous réserve de modifications techniques.
english
IO-LINK Interface
The electronic circuit breaker is equipped
with an IO-LINK Interface.
Via the IO-LINK interface it is possible to
read out all the information of the circuit
breaker as well as to turn channels on/off
or reset tripped channels and select the
individual tripping current for each output
(current-selector-switch in position
„RC").
The connection to the PLC is done by an
IO-Link Master. The IO-LINK Master has
to support the IO-LINK specification V1.1
and at least COM3.
Mounting
Fig. 4a
SNAP ON SUPPORT RAIL
I) Tilt the unit slightly rearwards
II) Fit the unit over top hat rail
III) Slide it downward until it hits the stop
IV) Press against the bottom front side
for locking (click)
V) Shake the unit slightly to check the
locking action
Fig. 4b
REMOVAL FROM DIN RAIL
I)
Locking tab with a screwdriver and
pull down to open.
II) Unhook the device from DIN rail.
2 A
3 A 4 A
6 A
10 A
8 A
10
Ausgangsstrom (A)
Output current (A)
Courant de sortie (A)
français
Interface IO-LINK
Le disjoncteur de protection électronique
est équipé d'un interface IO-LINK.
L'interface IO-LINK permet de lire des
informations pertinentes concernant le
fonctionnement provenant du disjoncteur
de protection ainsi que d'activer ou
désactiver de voies de sortie individuelles
de manière ciblée et aussi de sélectionner
le courant de déclenchement pour chaque
sortie individuellement (sélecteur de
courant en position „RC").
Un réarmement de toutes les sorties
disjonctées est aussi possible à travers
l'interface IO-LINK.
La connexion à une ligne de commande
peut être effectué à travers le maître
IO-LINK. Le maître IO-LINK doit remplir
le IO-LINK Standard V1.1 et doit soutenir
le COM3 Mode.
Montage
Fig. 4a
POUR FIXER LE MODULE SUR LE RAIL
I) Pencher légèrement le module vers
l'arrière
II) Placer le module sur le bord supérieur
du rail.
III) Encliqueter le module vers le bas
jusqu'à l'arrêt.
IV) Afin de verrouiller le module, pousser
sur la partie inférieure (clic)
V) Vérifier l'enclenchement en secouant
légerement le module.
Fig. 4b
DEMONTAGE DU RAIL
I) Tirer le dispositif de verrouillage à
l'aide d'un tournevis vers le bas
pour ouvrir.
II) Décrocher l'appareil du rail DIN.
100
ü
T
Hinweis:
Eine detaillierte Beschreibung finden Sie im
Handbuch des Schutzschalters, das auf der
Produktseite unter www.block.eu kostenlos zum
Download bereitsteht.
Notice:
You can download the complete manual with
detailed description from our product site under
www.block.eu
Indication:
Vous trouverez une description détaillée dans
le manuel du disjoncteur de protection que vous
pouvez télécharger gratuitement sur la page
produit à l'adresse www.block.eu
Fig. 4a
III
V
II
I
IV
Fig. 4b
II
I
