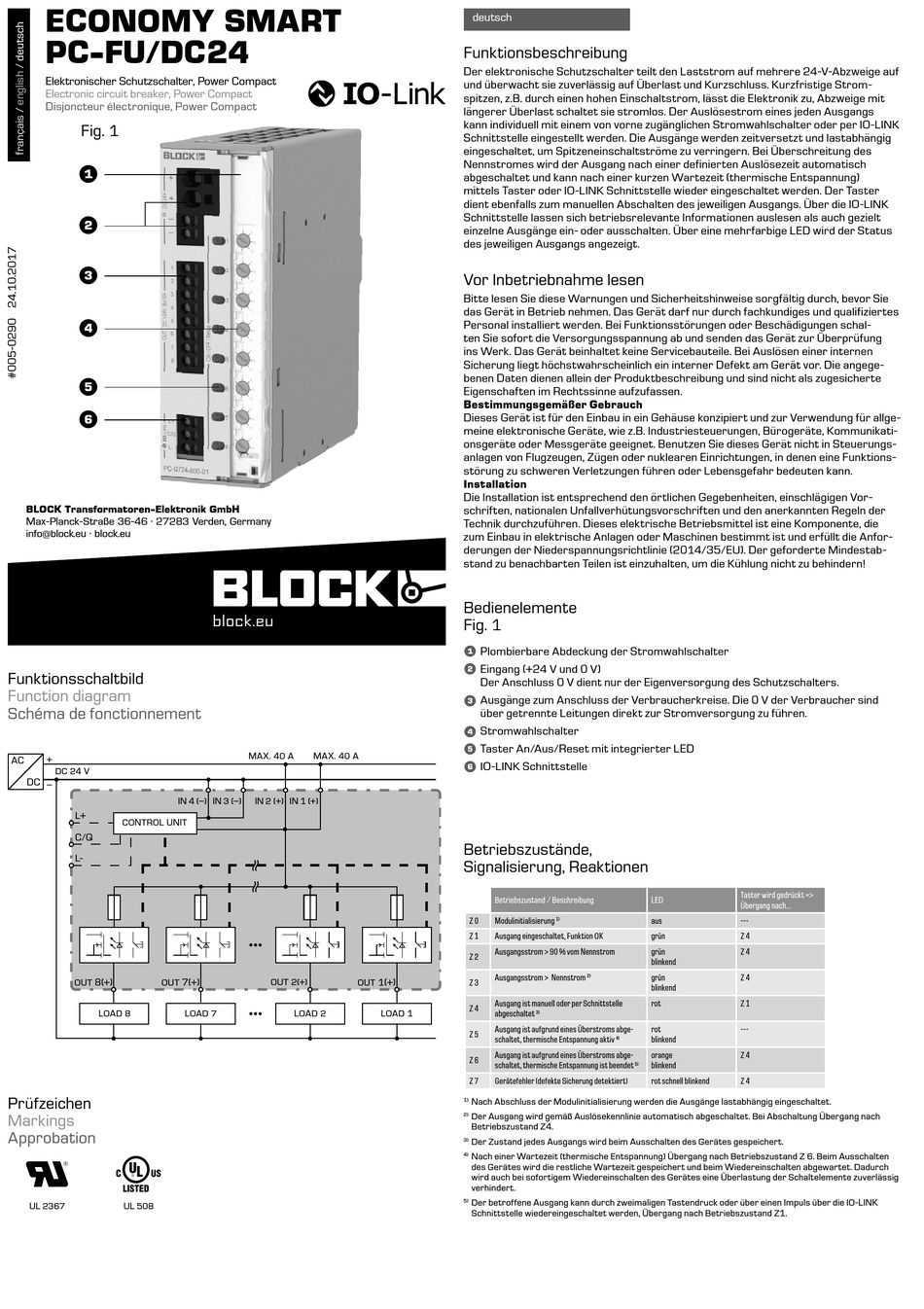

Block ECONOMY SMART PC-FU/DC24 Bedienungsanleitung

ECONOMY SMART
PC-FU/DC24
Elektronischer Schutzschalter, Power Compact
Electronic circuit breaker, Power Compact
Disjoncteur électronique, Power Compact
Fig. 1
1
2
3
4
5
6
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 . 27283 Verden, Germany
info@block.eu . block.eu
Funktionsschaltbild
Function diagram
Schéma de fonctionnement
AC +
DC 24 V
DC
–
L+
CONTROL UNIT
C/Q
L-
8(+)
OUT OUT
LOAD 8
Prüfzeichen
Markings
Approbation
U o
UL 2367 UL 508
block.eu
MAX. 40 A MAX. 40 A
IN 4 (–) IN 3 (–) IN 2 (+) IN 1 (+)
7(+) OUT 2(+)
LOAD 7 LOAD 2
deutsch
Funktionsbeschreibung
Der elektronische Schutzschalter teilt den Laststrom auf mehrere 24-V-Abzweige auf
und überwacht sie zuverlässig auf Überlast und Kurzschluss. Kurzfristige Strom-
spitzen, z.B. durch einen hohen Einschaltstrom, lässt die Elektronik zu, Abzweige mit
längerer Überlast schaltet sie stromlos. Der Auslösestrom eines jeden Ausgangs
kann individuell mit einem von vorne zugänglichen Stromwahlschalter oder per IO-LINK
Schnittstelle eingestellt werden. Die Ausgänge werden zeitversetzt und lastabhängig
eingeschaltet, um Spitzeneinschaltströme zu verringern. Bei Überschreitung des
Nennstromes wird der Ausgang nach einer definierten Auslösezeit automatisch
abgeschaltet und kann nach einer kurzen Wartezeit (thermische Entspannung)
mittels Taster oder IO-LINK Schnittstelle wieder eingeschaltet werden. Der Taster
dient ebenfalls zum manuellen Abschalten des jeweiligen Ausgangs. Über die IO-LINK
Schnittstelle lassen sich betriebsrelevante Informationen auslesen als auch gezielt
einzelne Ausgänge ein- oder ausschalten. Über eine mehrfarbige LED wird der Status
des jeweiligen Ausgangs angezeigt.
Vor Inbetriebnahme lesen
Bitte lesen Sie diese Warnungen und Sicherheitshinweise sorgfältig durch, bevor Sie
das Gerät in Betrieb nehmen. Das Gerät darf nur durch fachkundiges und qualifiziertes
Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schal-
ten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung
ins Werk. Das Gerät beinhaltet keine Servicebauteile. Bei Auslösen einer internen
Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. Die angege-
benen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte
Eigenschaften im Rechtssinne aufzufassen.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allge-
meine elektronische Geräte, wie z.B. Industriesteuerungen, Bürogeräte, Kommunikati-
onsgeräte oder Messgeräte geeignet. Benutzen Sie dieses Gerät nicht in Steuerungs-
anlagen von Flugzeugen, Zügen oder nuklearen Einrichtungen, in denen eine Funktions-
störung zu schweren Verletzungen führen oder Lebensgefahr bedeuten kann.
Installation
Die Installation ist entsprechend den örtlichen Gegebenheiten, einschlägigen Vor-
schriften, nationalen Unfallverhütungsvorschriften und den anerkannten Regeln der
Technik durchzuführen. Dieses elektrische Betriebsmittel ist eine Komponente, die
zum Einbau in elektrische Anlagen oder Maschinen bestimmt ist und erfüllt die Anfor-
derungen der Niederspannungsrichtlinie (2014/35/EU). Der geforderte Mindestab-
stand zu benachbarten Teilen ist einzuhalten, um die Kühlung nicht zu behindern!
Bedienelemente
Fig. 1
1
Plombierbare Abdeckung der Stromwahlschalter
2
Eingang (+24 V und 0 V)
Der Anschluss 0 V dient nur der Eigenversorgung des Schutzschalters.
3
Ausgänge zum Anschluss der Verbraucherkreise. Die 0 V der Verbraucher sind
über getrennte Leitungen direkt zur Stromversorgung zu führen.
4
Stromwahlschalter
5
Taster An/Aus/Reset mit integrierter LED
6
IO-LINK Schnittstelle
Betriebszustände,
Signalisierung, Reaktionen
Betriebszustand / Beschreibung
Z 0 Modulinitialisierung
Z 1 Ausgang eingeschaltet, Funktion OK
Ausgangsstrom > 90 % vom Nennstrom
Z 2
Ausgangsstrom > Nennstrom
1(+)
OUT Z 3
Ausgang ist manuell oder per Schnittstelle
Z 4
LOAD 1 abgeschaltet
Ausgang ist aufgrund eines Überstroms abge-
Z 5
schaltet, thermische Entspannung aktiv
Ausgang ist aufgrund eines Überstroms abge-
Z 6
schaltet, thermische Entspannung ist beendet
Z 7 Gerätefehler (defekte Sicherung detektiert)
Nach Abschluss der Modulinitialisierung werden die Ausgänge lastabhängig eingeschaltet.
1)
2) Der Ausgang wird gemäß Auslösekennlinie automatisch abgeschaltet. Bei Abschaltung Übergang nach
Betriebszustand Z4.
3) Der Zustand jedes Ausgangs wird beim Ausschalten des Gerätes gespeichert.
Nach einer Wartezeit (thermische Entspannung) Übergang nach Betriebszustand Z 6. Beim Ausschalten
4)
des Gerätes wird die restliche Wartezeit gespeichert und beim Wiedereinschalten abgewartet. Dadurch
wird auch bei sofortigem Wiedereinschalten des Gerätes eine Überlastung der Schaltelemente zuverlässig
verhindert.
5) Der betroffene Ausgang kann durch zweimaligen Tastendruck oder über einen Impuls über die IO-LINK
Schnittstelle wiedereingeschaltet werden, Übergang nach Betriebszustand Z1.
LED
1) aus
grün
grün
blinkend
2) grün
blinkend
rot
3)
rot
blinkend
4)
orange
blinkend
5)
rot schnell blinkend
Taster wird gedrückt =>
Übergang nach...
---
Z 4
Z 4
Z 4
Z 1
---
Z 4
Z 4
