Servonaut Zwo4E9 Kurzanleitung

Zwo4E9
Lieferumfang
1 x 2.4 GHz Funkmodul
1 x 9-Kanal Empfänger/Decoder
1 x Akkukabel mit Stecker
1 x Steckbrücke
Technische Daten
Servokanäle: 9, davon bis zu zwei mit
Multiswitch/Multiprop-Funktion
auf Kanal 7,8 oder 9.
Servosignale: Standard-PPM
0.8 bis 2.2ms, 45Hz
Rückkanal: ca. 1.6mW Sendeleistung
Sonderfunktionen: Überwachung der Empfänger-
und Fahrakkuspannung,
ferngesteuertes An/Abschalten
der Ausgänge bzw. des Modells
Versorgung: 4.8 bis 6V ca. 60mA über BEC
oder Empfängerakku, wahlweise
7.2 bis 12V aus dem Fahrakku
Temperaturbereich: 0 ... 40ºC
Maße: Funkmodul ca. 45x25x12mm
Decoder ca. 40x30x15mm
Kurzanleitung:
Umrüstung bestehender Modelle
1) Die Servo-Stecker aus dem alten Empfänger Kanal für Kanal
entfernen und gleich in den entsprechenden Kanal des Zwo4
Empfänger/Decoder einstecken. Das schwarze oder braune Kabel
(Minus) zeigt zum Rand des Empfängers.
2) Das Funkmodul im Modell unterbringen und mit dem Empfänger
verbinden. Für Kunststoff-LKW-Fahrerhäuser empfehlen wir die
Montage unter dem Dach, Antenne senkrecht nach unten. Für
Metall-Fahrerhäuser ist die Montage ebenfalls unter dem Dach
optimal, aber die Antenne sollte durch eine Bohrung senkrecht
nach oben/außen zeigen. Bei Schiffen gilt: Je höher das
Funkmodul eingebaut wird, desto größer ist die Reichweite. Holz-
und GFK-Aufbauten stören den Empfang nicht. Zu Metall- und
Carbonteilen möglichst Abstand halten.
3) Empfänger auf den Sender einlernen (binden). Dazu
Steckbrücke am Empfänger entfernen, Modell einschalten.
Modellschalter am Sender in die gewünschte Stellung bringen,
Binden-Taster am Sender gedrückt halten, Sender einschalten.
Wenn die Binden-LED am Sender grün leuchtet, Steckbrücke am
Empfänger auf AB wieder einsetzen.
4) Bei der ersten Probefahrt die Binden-LED am Sender gut
beobachten, bei eingeschränkter Reichweite den Einbau des
Funkmoduls überprüfen bzw. verbessern.
Binden von Empfänger und Sender
Anders als 40 oder 35MHz Systeme haben 2.4 GHz Anlagen keine
Wechselquarze und keine Frequenzkanäle im herkömmlichen
Sinne. Damit Sender und Empfänger Daten austauschen können,
muß der Empfänger an seinen zugehörigen Sender "gebunden"
werden. Zum einfacheren Verständnis kann man sich das so
vorstellen, das Sender und Empfänger dabei Ihre "Telefon-
nummern" austauschen. Der Empfänger reagiert danach nur noch
auf die "Anrufe" seines Senders.
04/2008 Software V101
Technische Änderungen vorbehalten
9-Kanal
2.4GHz
Empfänger
Dieses sogenannte Binden ist nur
einmal erforderlich und muß nur
wiederholt werden, wenn ein Modell
auf eine andere Stellung des
Modellwahlschalters am Sender gelegt
werden soll oder ein anderer Sender
verwendet werden soll.
Der Vorgang ist unter Punkt 3 im
vorigen Absatz bereits beschrieben.
Wichtig: Aus Sicherheitsgründen
funktioniert das Binden nur auf kurze
Distanz. Legen oder halten Sie den
Sender dabei in unmittelbare Nähe des
Modells.
Die Steckbrücke
Die Kanäle sind von links nach rechts
1 bis 9 angeordnet. Neben dem 9.
Kanal liegen ganz rechts drei Kontakte
für eine Steckbrücke. Die Steckbrücke
wird nur beim Einschalten erkannt.
- Steckbrücke entfernt: Binden
- Steckbrücke nach innen auf BC:
Akkueinstellung
- Steckbrücke nach außen auf AB: Normalbetrieb
Die Signal-LEDs am Empfänger
Der Empfänger hat für jeden seiner 9 Servo-Kanäle je eine rote
LED, sowie neben dem 9.Kanal eine grüne LED als
Betriebsanzeige. Die LEDs signalisieren die verschiedenen
Betriebszustände:
-
rotes schnelles Lauflicht: Der Empfänger sucht einen Sender
zum Binden. (Wird nur beim Binden angezeigt)
- rotes langsames Lauflicht: Der Empfänger sucht den ihm
zugewiesenen Sender. Der Sender ist wahrscheinlich
abgeschaltet, oder ausserhalb der Reichweite.
- grünes Flackern: Der Empfänger hat Kontakt zum Sender
- schnelles Blinken von Kanal 9 und grüner LED: Verbindung
gestört oder unterbrochen
- rotes Flackern einzelner LEDs: Der jeweilige Kanal wurde
betätigt. Ständiges Flackern: Multiswitch/Multiprop-Kanal
- zwei rote LED gleichzeitig an: Der Empfänger ist im
Einstellmodus für die Akkuspannung
Mit Hilfe der LEDs kann die Kanalbelegung des Senders sehr
einfach herausgefunden werden. Dazu den gewünschten Kanal
betätigen (hin- und herschalten), die dann aufflackernde LED zeigt
den zugehörigen Ausgang am Empfänger an.

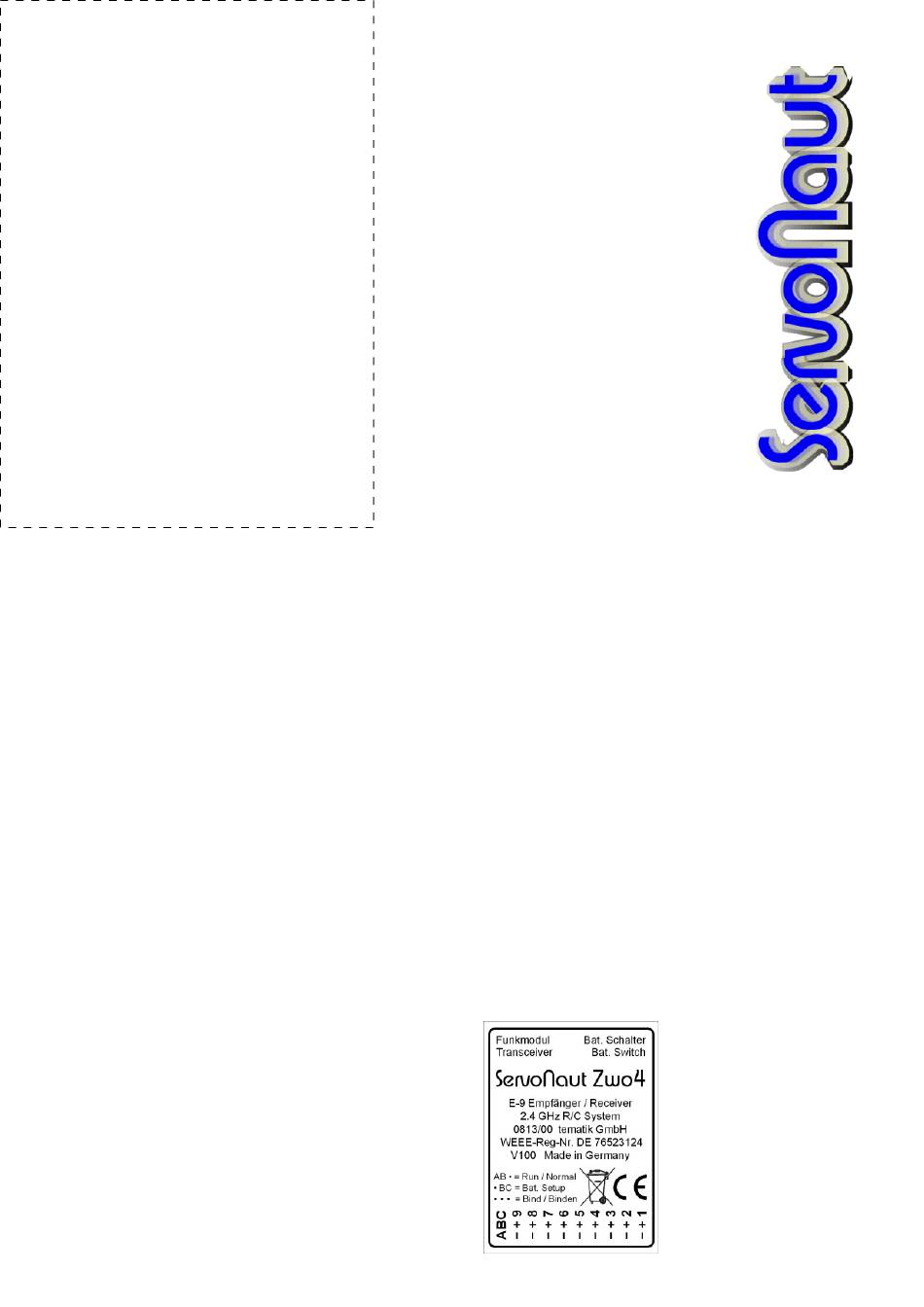

Typenschild,
Ansicht des Moduls
von unten!
www.servonaut.de
