Servonaut Zwo4E9 Kurzanleitung

Zwo4E9
Lieferumfang
1 x 2.4 GHz Funkmodul
1 x 9-Kanal Empfänger/Decoder
1 x Akkukabel mit Stecker
1 x Steckbrücke
Technische Daten
Servokanäle: 9, davon bis zu zwei mit
Multiswitch/Multiprop-Funktion
auf Kanal 7,8 oder 9.
Servosignale: Standard-PPM
0.8 bis 2.2ms, 45Hz
Rückkanal: ca. 1.6mW Sendeleistung
Sonderfunktionen: Überwachung der Empfänger-
und Fahrakkuspannung,
ferngesteuertes An/Abschalten
der Ausgänge bzw. des Modells
Versorgung: 4.8 bis 6V ca. 60mA über BEC
oder Empfängerakku, wahlweise
7.2 bis 12V aus dem Fahrakku
Temperaturbereich: 0 ... 40ºC
Maße: Funkmodul ca. 45x25x12mm
Decoder ca. 40x30x15mm
Kurzanleitung:
Umrüstung bestehender Modelle
1) Die Servo-Stecker aus dem alten Empfänger Kanal für Kanal
entfernen und gleich in den entsprechenden Kanal des Zwo4
Empfänger/Decoder einstecken. Das schwarze oder braune Kabel
(Minus) zeigt zum Rand des Empfängers.
2) Das Funkmodul im Modell unterbringen und mit dem Empfänger
verbinden. Für Kunststoff-LKW-Fahrerhäuser empfehlen wir die
Montage unter dem Dach, Antenne senkrecht nach unten. Für
Metall-Fahrerhäuser ist die Montage ebenfalls unter dem Dach
optimal, aber die Antenne sollte durch eine Bohrung senkrecht nach
oben/außen zeigen. Bei Schiffen gilt: Je höher das Funkmodul
eingebaut wird, desto größer ist die Reichweite. Holz- und GFK-
Aufbauten stören den Empfang nicht. Zu Metall- und Carbonteilen
möglichst Abstand halten.
3) Empfänger auf den Sender einlernen (binden). Dazu Steckbrücke
am Empfänger entfernen, Modell einschalten. Modellschalter am
Sender in die gewünschte Stellung bringen, Binden-Taster am
Sender gedrückt halten, Sender einschalten. Wenn die Binden-LED
am Sender grün leuchtet, Steckbrücke am Empfänger auf AB wieder
einsetzen.
4) Bei der ersten Probefahrt die Binden-LED am Sender gut
beobachten, bei eingeschränkter Reichweite den Einbau des
Funkmoduls überprüfen bzw. verbessern.
Binden von Empfänger und Sender
Anders als 40 oder 35MHz Systeme haben 2.4 GHz Anlagen keine
Wechselquarze und keine Frequenzkanäle im herkömmlichen Sinne.
Damit Sender und Empfänger Daten austauschen können, muß der
Empfänger an seinen zugehörigen Sender "gebunden" werden. Zum
einfacheren Verständnis kann man sich das so vorstellen, das
Sender und Empfänger dabei Ihre "Telefonnummern" austauschen.
Der Empfänger reagiert danach nur noch auf die "Anrufe" seines
Senders.
Dieses sogenannte Binden ist nur einmal erforderlich und muß nur
wiederholt werden, wenn ein Modell auf eine andere Stellung des
12/2009 Software V110
Technische Änderungen vorbehalten
9-Kanal
2.4GHz
Empfänger
Modellwahlschalters am Sender gelegt
werden soll oder ein anderer Sender
verwendet werden soll.
Der Vorgang ist unter Punkt 3 im vorigen
Absatz bereits beschrieben. Wichtig: Aus
Sicherheitsgründen funktioniert das
Binden nur auf kurze Distanz. Legen oder
halten Sie den Sender dabei in
unmittelbare Nähe des Modells.
Die Steckbrücke
Die Kanäle sind von links nach rechts 1
bis 9 angeordnet. Neben dem 9. Kanal
liegen ganz rechts drei Kontakte für eine
Steckbrücke. Die Steckbrücke wird nur
beim Einschalten erkannt.
-
Steckbrücke entfernt: Binden
- Steckbrücke nach innen auf BC:
Akkueinstellung
- Steckbrücke nach außen auf AB:
Normalbetrieb
Die Signal-LEDs am
Empfänger
Der Empfänger hat für jeden seiner 9 Servo-Kanäle je eine rote
LED, sowie neben dem 9.Kanal eine grüne LED als Betriebsanzeige.
Die LEDs signalisieren die verschiedenen Betriebszustände:
- rotes schnelles Lauflicht: Der Empfänger sucht einen Sender zum
Binden. (Wird nur beim Binden angezeigt)
- rotes langsames Lauflicht: Der Empfänger sucht den ihm
zugewiesenen Sender. Der Sender ist wahrscheinlich
abgeschaltet, oder ausserhalb der Reichweite.
-
grünes Flackern: Der Empfänger hat Kontakt zum Sender
- schnelles Blinken von Kanal 9 und grüner LED: Verbindung
gestört oder unterbrochen
- rotes Flackern einzelner LEDs: Der jeweilige Kanal wurde
betätigt. Ständiges Flackern: Multiswitch/Multiprop-Kanal
- zwei rote LED gleichzeitig an: Der Empfänger ist im
Einstellmodus für die Akkuspannung
Mit Hilfe der LEDs kann die
Kanalbelegung des Senders sehr
einfach herausgefunden werden.
Dazu den gewünschten Kanal
betätigen (hin- und herschalten),
die dann aufflackernde LED zeigt
den zugehörigen Ausgang am
Empfänger an.
Multiswitch/prop-Module
Bei Robbe/Futaba Anlagen können
auf den Kanälen 7 und 8
Multiswitch/prop-Module eingesetzt
werden.
In Graupner/JR Anlagen können
auf den Kanälen 8 und 9
Multiswitch-Module verwendet
werden.
Bei einer nachträglichen Installation von Multiswitch/prop-Modulen
muß noch einmal neu gebunden werden!

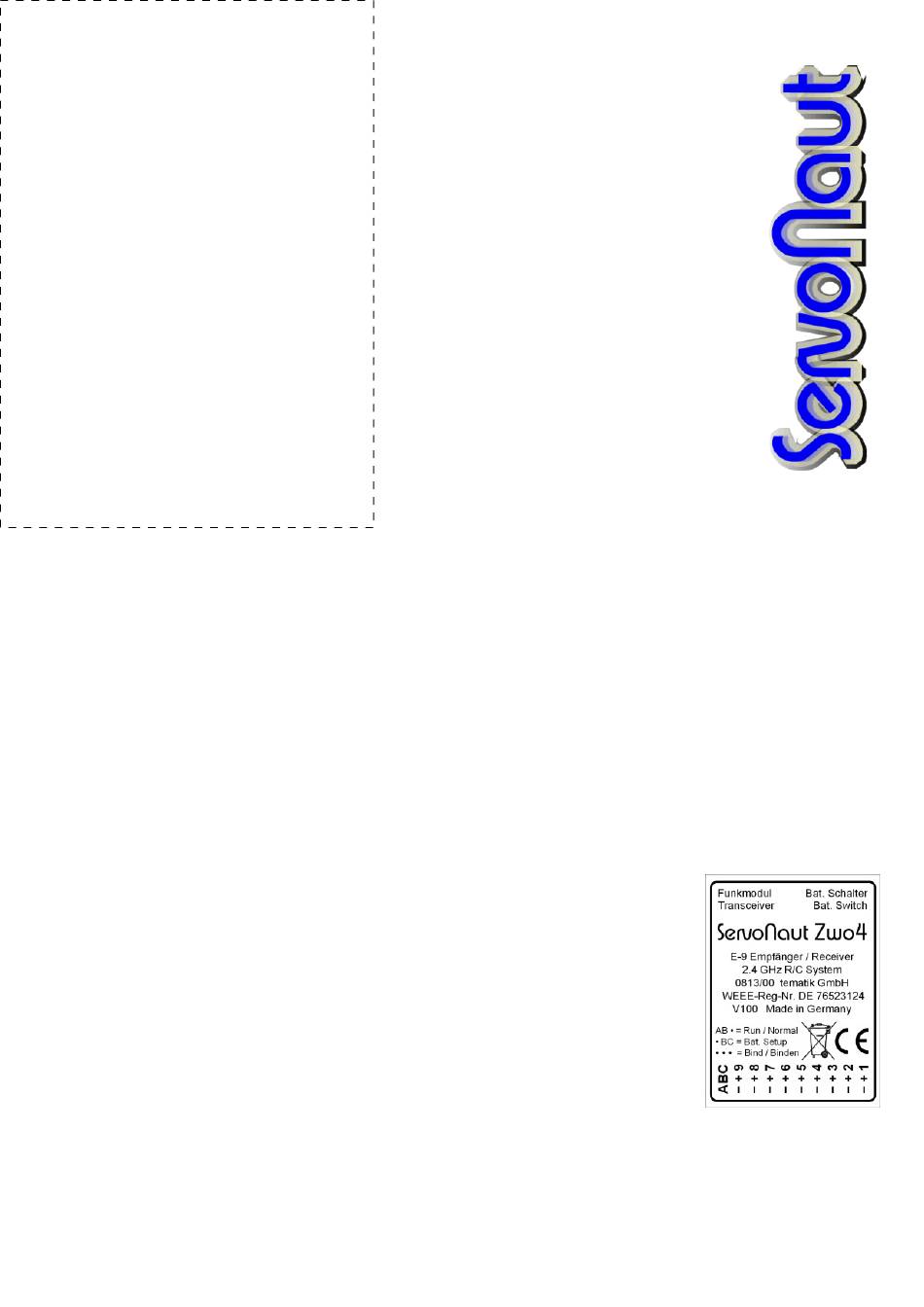

Typenschild,
Ansicht des Moduls
von unten!
www.servonaut.de
