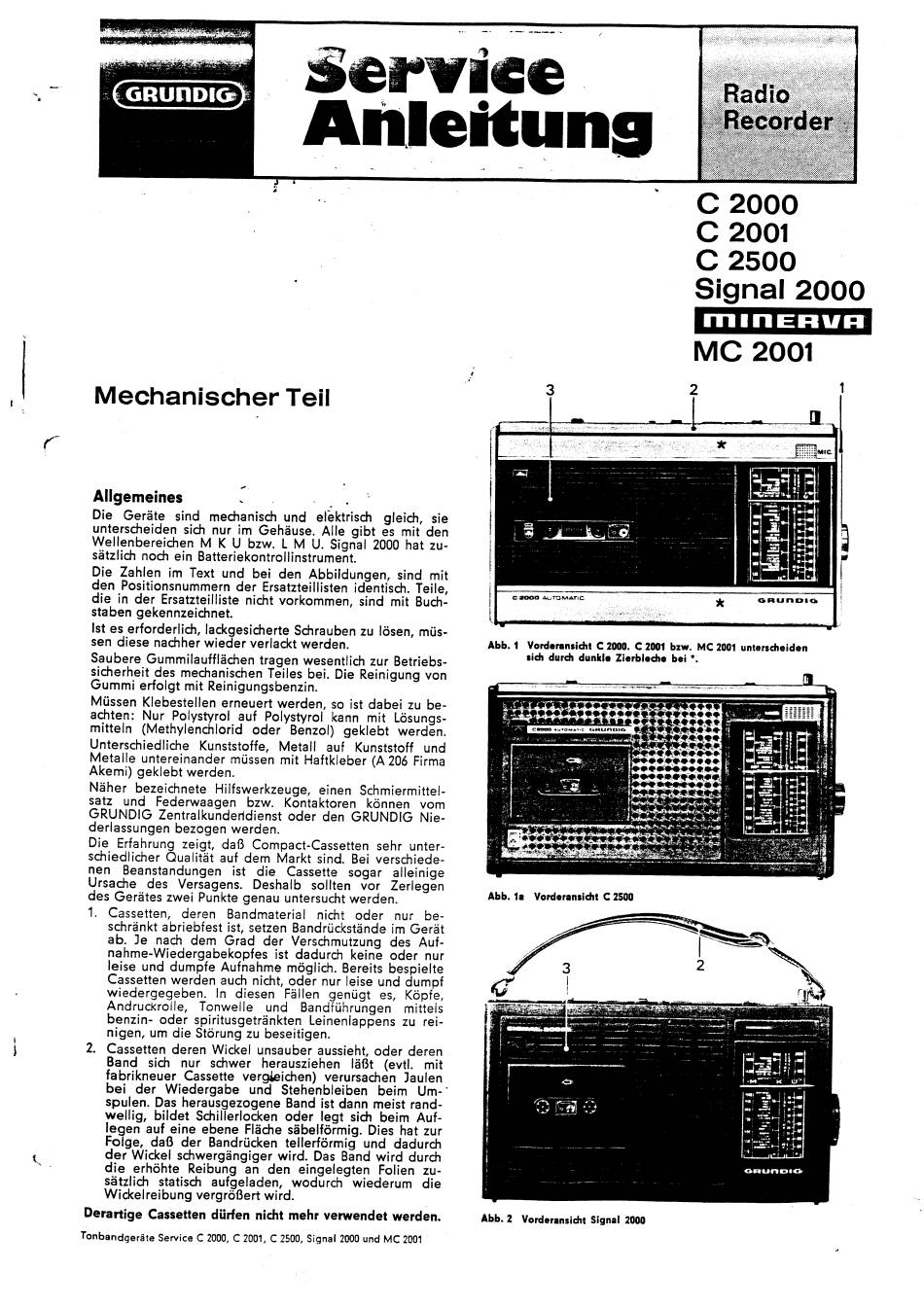

Grundig C 2000 Serviceanleitung
Vorschau ausblenden Andere Handbücher für C 2000:
GRUnDIG
Mechanischer
Allgemeines
Die Geräte Sind mechanisch und eléktrisch gleich, Sie
unterscheidensich nur im Gehäuse.Alle gibt es mit den
WellenbereichenM K U bzw. L M U. Signal 2000hat zu-
sätzlich nod ein Batteriekontrollinstrument.
Die Zahlen im Text und bei den Abbildungen, Sind mit
den Positionsnummern der Ersatzteillistenidentisch.Teile,
die in der Ersatzteillistenicht vorkommen,Sind mit Buch-
staben gekennzeichnet.
1stes erforderlich,lackgesicherte Schrauben zu lösen, müs-
sen diese nachher wieder verlackt werden.
Saubere Gummilaufflächen tragen wesentlich zur Betriebs-
sicherheit d esmechanischen Teilesbei.Die Reinigung von
Gummi erfolgt mit Reinigungsbenzin.
Müssen Klebestellen erneuert werden, so ist dabei zu be-
achten:Nur Polystyrolauf Polystyrolkannmit Lösungs-
mitteln (Methylenchlorid Oder Benzol) geklebt werden.
Unterschiedliche Kunststoffe, Metall auf Kunststoff und
Metalle untereinandermüssenmit Haftkleber(A 206Firma
Akemi) geklebt werden.
Näher bezeichneteHilfswerkzeuge,einen Schmiermittel-
satz und Federwaagen
bzw. Kontaktoren
GRUNDIG Zentralkunderldienst
derlassungen bezogen werden.
Die Erfahrung zeigt, daß Compact-Cassetten sehr unter-
schiedlicher Qualität auf dem Markt Sind. Bei verschiede-
nen Beanstandungen ist die Cassette sogar alleinige
Ursache des Versagens.Deshalb sollten vor Zerlegen
des Gerätes zwei Punktegenau untersucht werden.
1. Cassetten,
deren
Bandmaterial
schränkt abriebfest ist, setzen Bandrückstände im Gerät
ab. Je nach dem Grad der Verschmutzung des Auf-
nahme-Wiedergabekopfes
leise und dumpfe Aufnahmemöglich.Bereitsbespielte
Cassetten werden auch nicht, Oder nur leise und dumpf
wiedergegeben. In diesen Fällen genügt es, Köpfe,
Andruckroile, Tonwelle und Bandführungen mitteis
benzin- Oder spiritusgetränktenLeinenlappens zu rei-
nigen, um die Störung zu beseitigen.
2. Cassetten deren Wickel unsauber aussieht, Oder deren
Band sich nur schwer herausziehen läßt (evtl. mit
fabrikneuer
Cassette
bei der Wiedergabe und Stehenbleiben beim Um-
spulen. Das herausgezogene Band ist dann meist rand-
wellig, bildet Schillerlocken Oder legt sich beim Auf-
legen auf eine ebene Flächesäbelförmig.Dies hat zur
Folge, daß der Bandrücken tellerförmig und dadurch
der Wickel schwergängiger wird. Das Band Wird durch
die erhöhte Reibungan den eingelegten Folien zu-
sätzli&l
statisch aufgeladen,
Wickelreibung vergrößert Wird.
Derartige Cassetten dürfen nicht mehr verwendet werden.
Tonbar,dgeräte S ervice C 2000, C 2001, C 2500, S ignal 2 000 undMC2001
service
Anleitung
Teil
können vom
Oder den GRUNDIG Nie-
nicht Oder nur be-
ist dadurch keine Oder nur
verursachen Jaulen
wodurch wiederum
die
3
C
Mar.
C
Abb.
1 Vord.nn,iåt
C 2000. C 2001 bzw. MC 2001 unterscheiden
siå
durå
dunkl•
Zierbleåe
Abb.
la
Vorderansiåt
C 2500
3
Abb.
2 Vorderansiåt Signal 2000
Radio
Recorder
c
2000
c
2001
c
2500
Signal
2000
rnunERun
MC
2001
2
bei
2
loading
