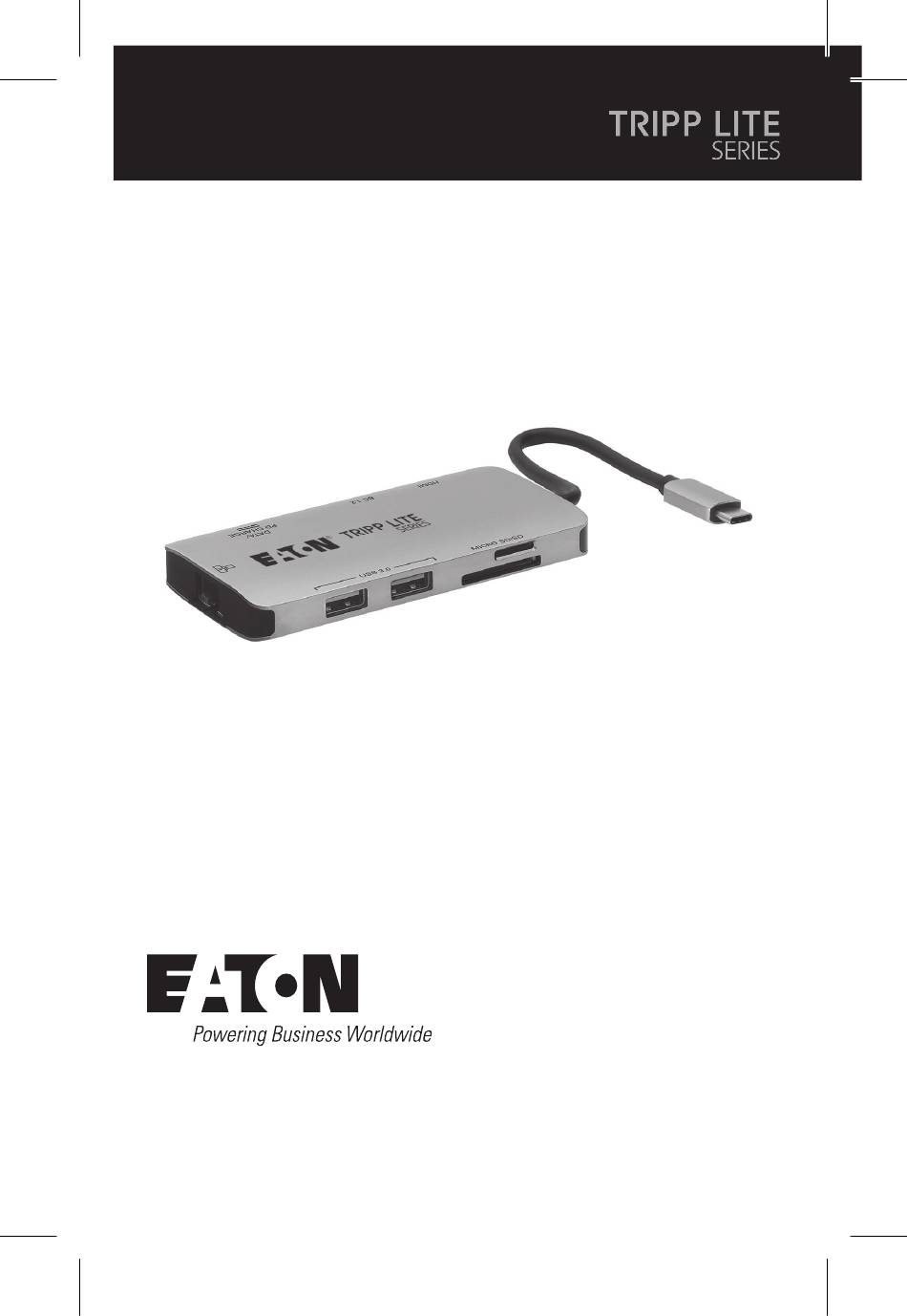

- Seite 32 Benutzerhandbuch Tragbare USB-C-Dockingstation Modelle: U442-DOCK5-GYl USB Type-C und USB- ® sind eingetragene ® Marken des USB Implementers Forum. Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 12 Français 22 Italiano 42...
-
Seite 33: Produktmerkmale
Produktmerkmale • Unterstützt den DisplayPort Alternate Mode zum Anschluss eines HDMI-Monitors über den USB-C- oder Thunderbolt 3-Anschluss ™ • Unterstützt den Anschluss eines DVI-Monitors über einen HDMI-zu-DVI-Adapter (weitere Informationen finden Sie unter Optionales Zubehör). • Der HDMI-Anschluss unterstützt Videoauflösungen von 4096 x 2160 30 Hz 4:4:4 •... -
Seite 34: Systemanforderungen
Produktmerkmale • Unterstützt PD 3.0 Fast Role Swap, um die Daten- und Stromverbindung aufrechtzuerhalten, wenn der Ladestrom entfernt wird • Nimmt den Betrieb automatisch aus dem Ruhezustand und dem Suspend-Modus wieder auf • IEEE 802.3az (Energieeffizient Ethernet) konform • Unterstützt Vollduplex- und Halbduplex-Betrieb •... -
Seite 35: Im Paket Enthalten
Im Paket enthalten • U442-DOCK5-GYl • Betriebsanleitung Optionales Zubehör • Tragbare USB-C-Dockingstation mit hakenlosem Cat6-Gigabit-Patch-Kabel der N201-Serie • HDMI-zu-DVI-Adapterkabel der P566-Serie • Hochgeschwindigkeits-HDMI-Kabel der P568-Serie • USB 3.2 A/B-Gerätekabel der U322-Serie • USB 3.2 Micro-B-Gerätekabel der U326-Serie • U420-XXX-5A USB-C-Kabel... -
Seite 36: Produktübersicht
Produktübersicht Seite 1 Seite 2 Hinten! 1 USB-A 3.2-Anschlüsse (Buchse) – Schließen Sie bis zu 2 USB-Peripheriegeräte/-Geräte zum Laden oder zur Datenübertragung an. 2 Micro-SD-Speicherkartensteckplatz – Anschluss einer Micro-SD-Speicherkarte. 3 SD/MMC-Speicherkartensteckplatz – Anschluss einer SD/MMC-Speicherkarte. 4 HDMI-Anschluss (Buchse) – Zum Anschluss eines HDMI-Monitors. -
Seite 37: Produktüberblick
Produkt Überblick 6 USB-C Lade- und Datenanschluss (Buchse) – Verbindet Ihr Gerät mit einem USB-C PD-Ladegerät zum Laden oder zur Datenübertragung. 7 RJ45-Anschluss (Buchse) – Zum Anschluss an ein 10/100/1000-Mbit/s-Netzwerk. Installation Hinweis: • Wenn der USB-C-Anschluss mit einer Quelle verbunden ist, werden 15W Strom für die Dockingstation und andere Geräte bereitgestellt. - Seite 38 Installation 1. Verbinden Sie den USB Type-C Anschluss des Docks mit dem USB-C- oder Thunderbolt 3-Anschluss Ihres Laptops, Tablets oder sonstigen Gerätes. 2. Verbinden Sie den HDMI-Anschluss des Docks über ein HDMI-Kabel (z. B. P568-Series High- Speed HDMI-Kabel) mit dem HDMI-Anschluss eines Monitors.
-
Seite 39: Technische Daten
Technische Daten *Anschlüsse - Eingang USB-C (Stecker) Anschlüsse – Ausgang * USB-A (3x) USB 3.2 A (Buchse) USB PD-Aufladung und USB-C (Buchse) Daten 10/100/1000 Ethernet * RJ45 (Buchse) HDMI HDMI (Buchse) Steckplätze für Micro SD und SD/MMC Speicherkarten Umgebungsinformationen Betriebstemperatur 0 °C bis 45 °C Luftfeuchtigkeit bei 10 % bis 85 % relative Betrieb... -
Seite 40: Jahre Eingeschränkte Garantie
(3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise... -
Seite 41: Weee Compliance-Informationen Für Kunden Und Unternehmen Der Kreislaufwirtschaft (Europäische Union)
Unternehmen der Kreislaufwirtschaft (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land) •...
