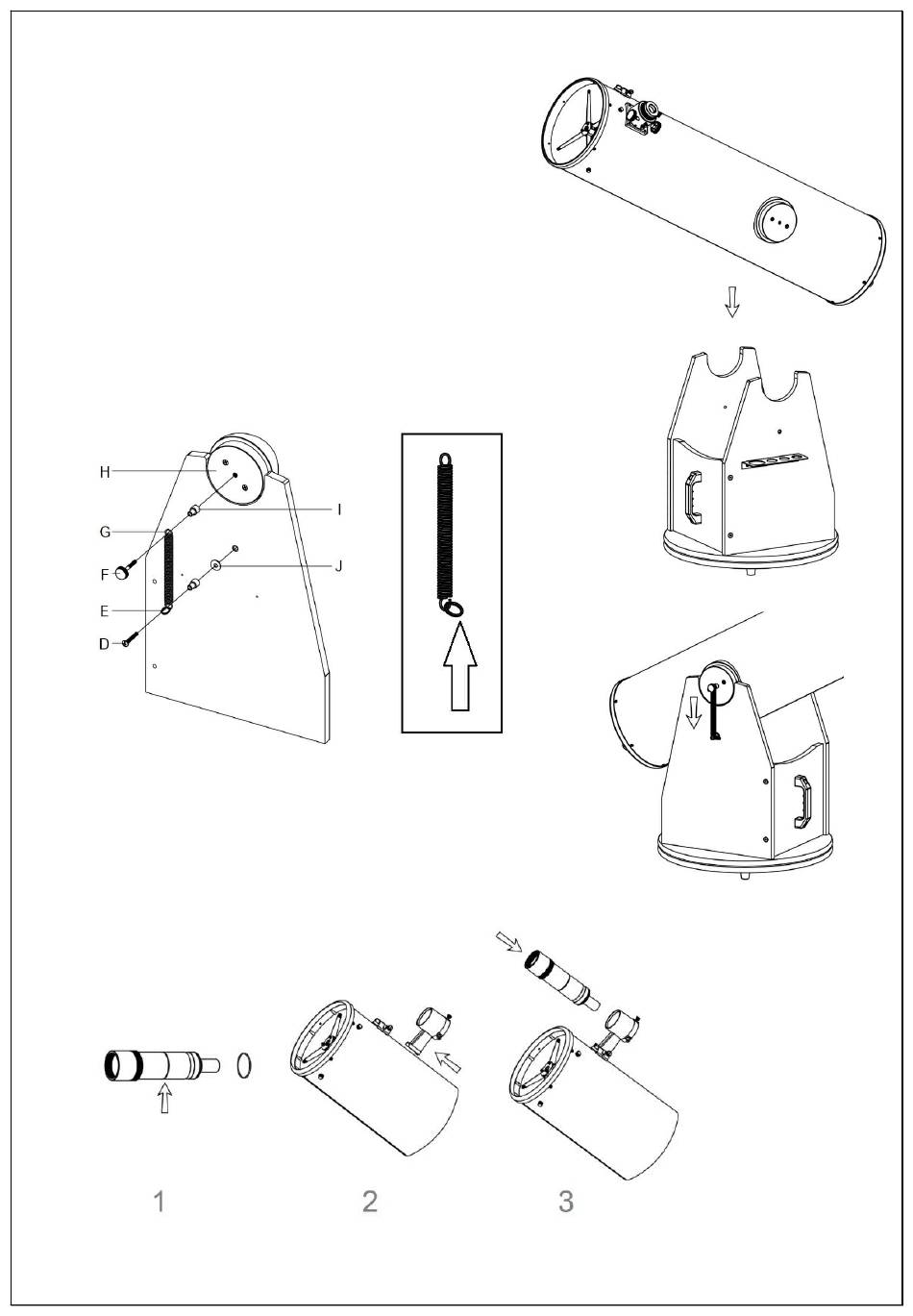

3.1. Den optischen Tubus an der Teleskopbasis anbringen.
Der Tubus wird wie abgebildet an der Basis angebracht. Zum
einfacheren Transport sollte der Tubus nach jeder Beobachtung von
der Basis genommen werden.
3.2. Das seitliche Friktionsset anbringen. Zur Erhöhung der Friktion an
den Tubuslagerungen wird ein System aus Zugfedern verwendet. Das
verhindert, dass das Teleskoprohr nach vorne oder hinten kippt.
Identifizieren Sie die Teile und montieren Sie diese wie abgebildet. Der
Schlüsselring muss dabei durch eine Öse der Feder geführt werden.
Verwendung der Zugfedern: Schieben Sie eine Öse (G) auf den
Nylonzylinder (I) und fixieren Sie diese mit der Feststellschraube (F). Die
Feder ist nicht gespannt. Der Ring (E) wird durch die gegenüberliegende
Federöse geführt. Spannen Sie die Feder, indem Sie an der Öse ziehen
und diese über den anderen Nylonzylinder (D) führen. Tun Sie dies bei
beiden Seitenlagerungen.
3.3. Das Sucherfernrohr anbringen. Schieben Sie zunächst den mitgelieferten O-
Ring auf die Markierung am Tubus (siehe Pfeil oben, 1). Anschließend schieben Sie
den Halter für das Sucherfernrohr auf den Tubus und befestigen ihn mit der
Klemmschraube (2). Jetzt kann das Sucherfernrohr am Halter befestigt werden (3).
Die Stellschrauben müssen in der Vertiefung am Sucherfernrohr sitzen und der O-
Ring vorne.
