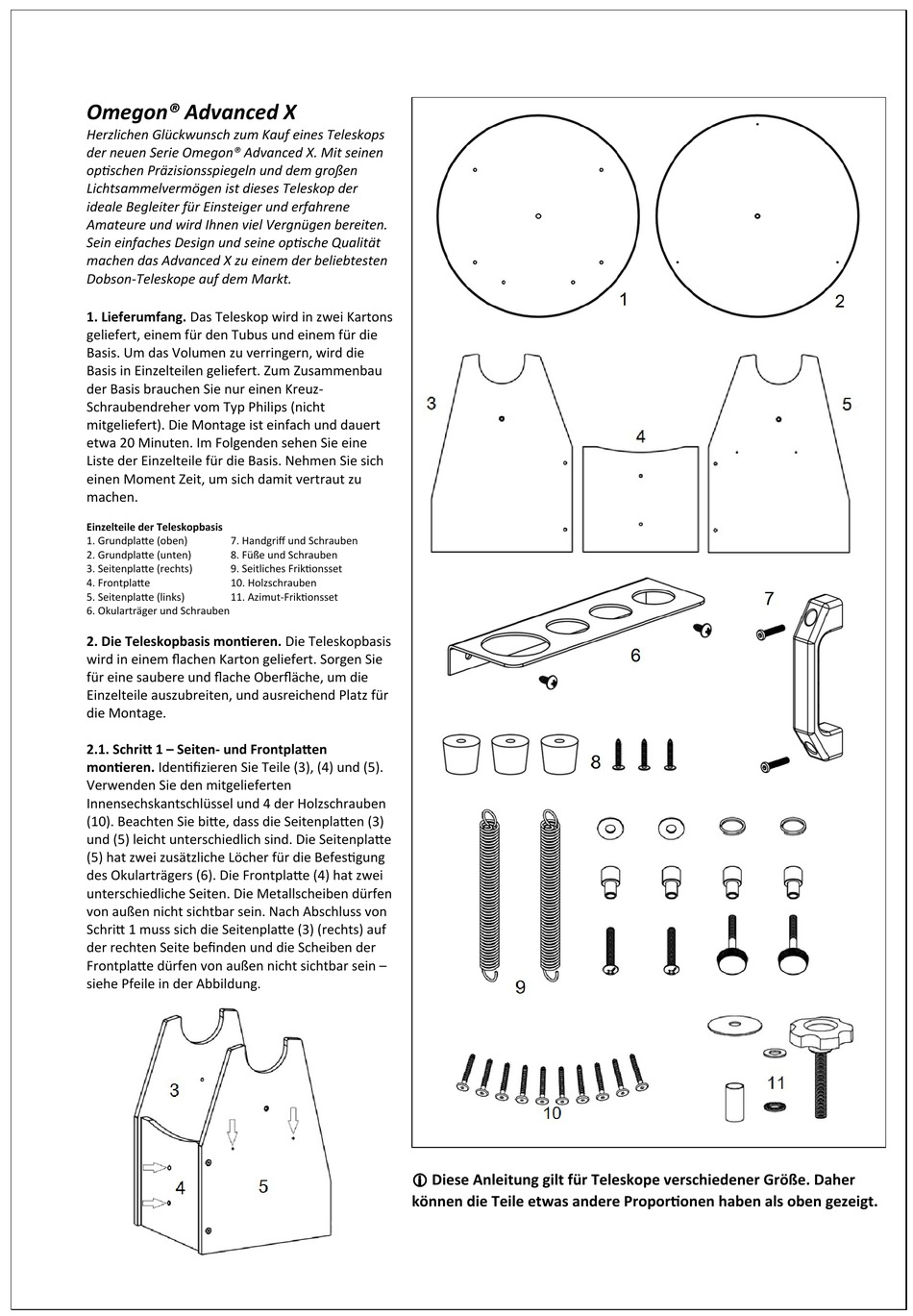

Omegon® Advanced X
Herzlichen Glückwunsch zum Kauf eines Teleskops
der neuen Serie Omegon® Advanced X. Mit seinen
optischen Präzisionsspiegeln und dem großen
Lichtsammelvermögen ist dieses Teleskop der
ideale Begleiter für Einsteiger und erfahrene
Amateure und wird Ihnen viel Vergnügen bereiten.
Sein einfaches Design und seine optische Qualität
machen das Advanced X zu einem der beliebtesten
Dobson-Teleskope auf dem Markt.
1. Lieferumfang. Das Teleskop wird in zwei Kartons
geliefert, einem für den Tubus und einem für die
Basis. Um das Volumen zu verringern, wird die
Basis in Einzelteilen geliefert. Zum Zusammenbau
der Basis brauchen Sie nur einen Kreuz-
Schraubendreher vom Typ Philips (nicht
mitgeliefert). Die Montage ist einfach und dauert
etwa 20 Minuten. Im Folgenden sehen Sie eine
Liste der Einzelteile für die Basis. Nehmen Sie sich
einen Moment Zeit, um sich damit vertraut zu
machen.
Einzelteile der Teleskopbasis
1. Grundplatte (oben)
7. Handgriff und Schrauben
2. Grundplatte (unten)
8. Füße und Schrauben
3. Seitenplatte (rechts)
9. Seitliches Friktionsset
4. Frontplatte
10. Holzschrauben
5. Seitenplatte (links)
11. Azimut-Friktionsset
6. Okularträger und Schrauben
2. Die Teleskopbasis montieren. Die Teleskopbasis
wird in einem flachen Karton geliefert. Sorgen Sie
für eine saubere und flache Oberfläche, um die
Einzelteile auszubreiten, und ausreichend Platz für
die Montage.
2.1. Schritt 1 – Seiten- und Frontplatten
montieren. Identifizieren Sie Teile (3), (4) und (5).
Verwenden Sie den mitgelieferten
Innensechskantschlüssel und 4 der Holzschrauben
(10). Beachten Sie bitte, dass die Seitenplatten (3)
und (5) leicht unterschiedlich sind. Die Seitenplatte
(5) hat zwei zusätzliche Löcher für die Befestigung
des Okularträgers (6). Die Frontplatte (4) hat zwei
unterschiedliche Seiten. Die Metallscheiben dürfen
von außen nicht sichtbar sein. Nach Abschluss von
Schritt 1 muss sich die Seitenplatte (3) (rechts) auf
der rechten Seite befinden und die Scheiben der
Frontplatte dürfen von außen nicht sichtbar sein –
siehe Pfeile in der Abbildung.
Diese Anleitung gilt für Teleskope verschiedener Größe. Daher
können die Teile etwas andere Proportionen haben als oben gezeigt.
