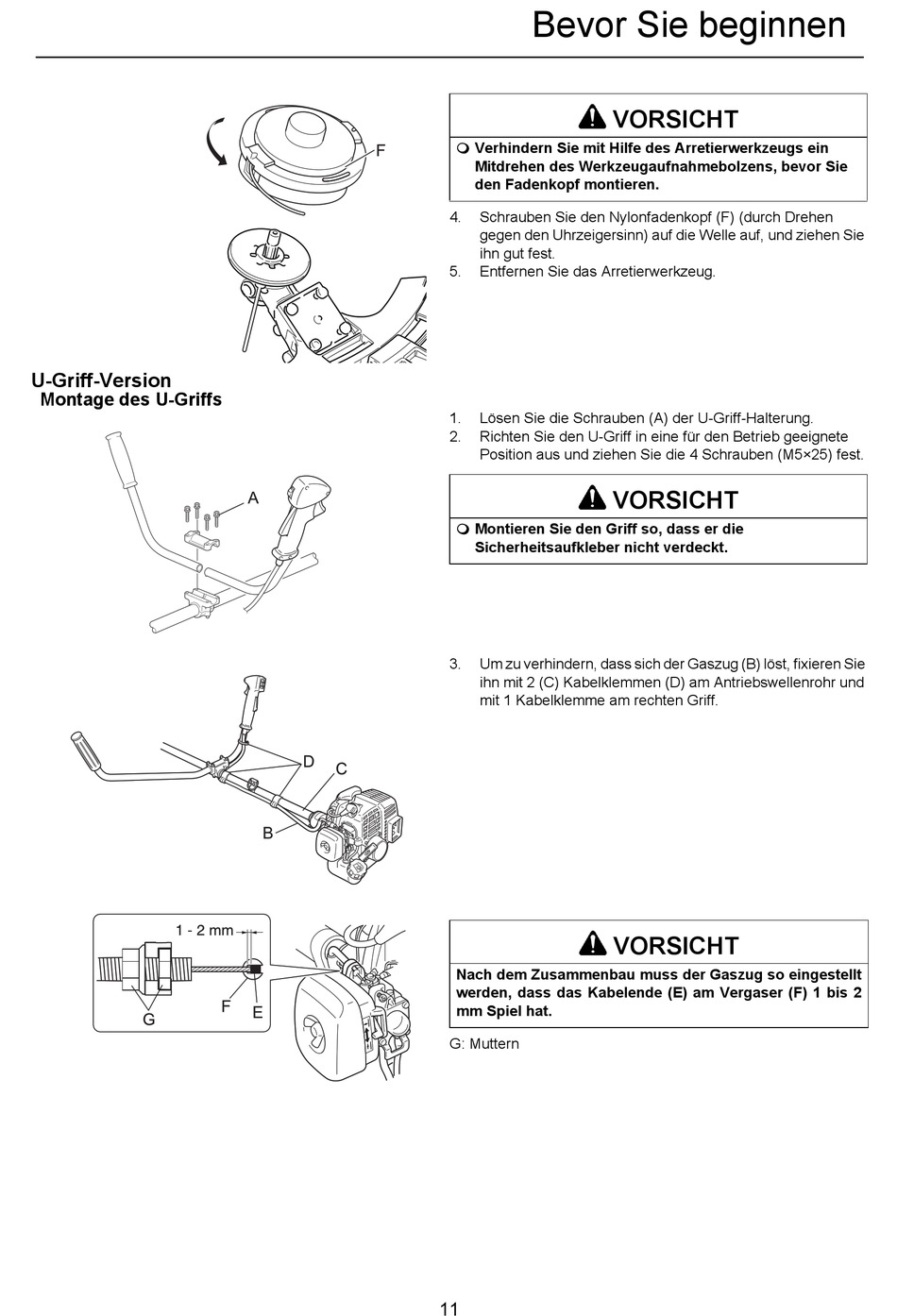

U-Griff-Version
Montage des U-Griffs
Bevor Sie beginnen
Verhindern Sie mit Hilfe des Arretierwerkzeugs ein
Mitdrehen des Werkzeugaufnahmebolzens, bevor Sie
den Fadenkopf montieren.
4.
Schrauben Sie den Nylonfadenkopf (F) (durch Drehen
gegen den Uhrzeigersinn) auf die Welle auf, und ziehen Sie
ihn gut fest.
5.
Entfernen Sie das Arretierwerkzeug.
1.
Lösen Sie die Schrauben (A) der U-Griff-Halterung.
2.
Richten Sie den U-Griff in eine für den Betrieb geeignete
Position aus und ziehen Sie die 4 Schrauben (M5×25) fest.
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
3.
Um zu verhindern, dass sich der Gaszug (B) löst, fixieren Sie
ihn mit 2 (C) Kabelklemmen (D) am Antriebswellenrohr und
mit 1 Kabelklemme am rechten Griff.
Nach dem Zusammenbau muss der Gaszug so eingestellt
werden, dass das Kabelende (E) am Vergaser (F) 1 bis 2
mm Spiel hat.
G: Muttern
11
VORSICHT
VORSICHT
VORSICHT
