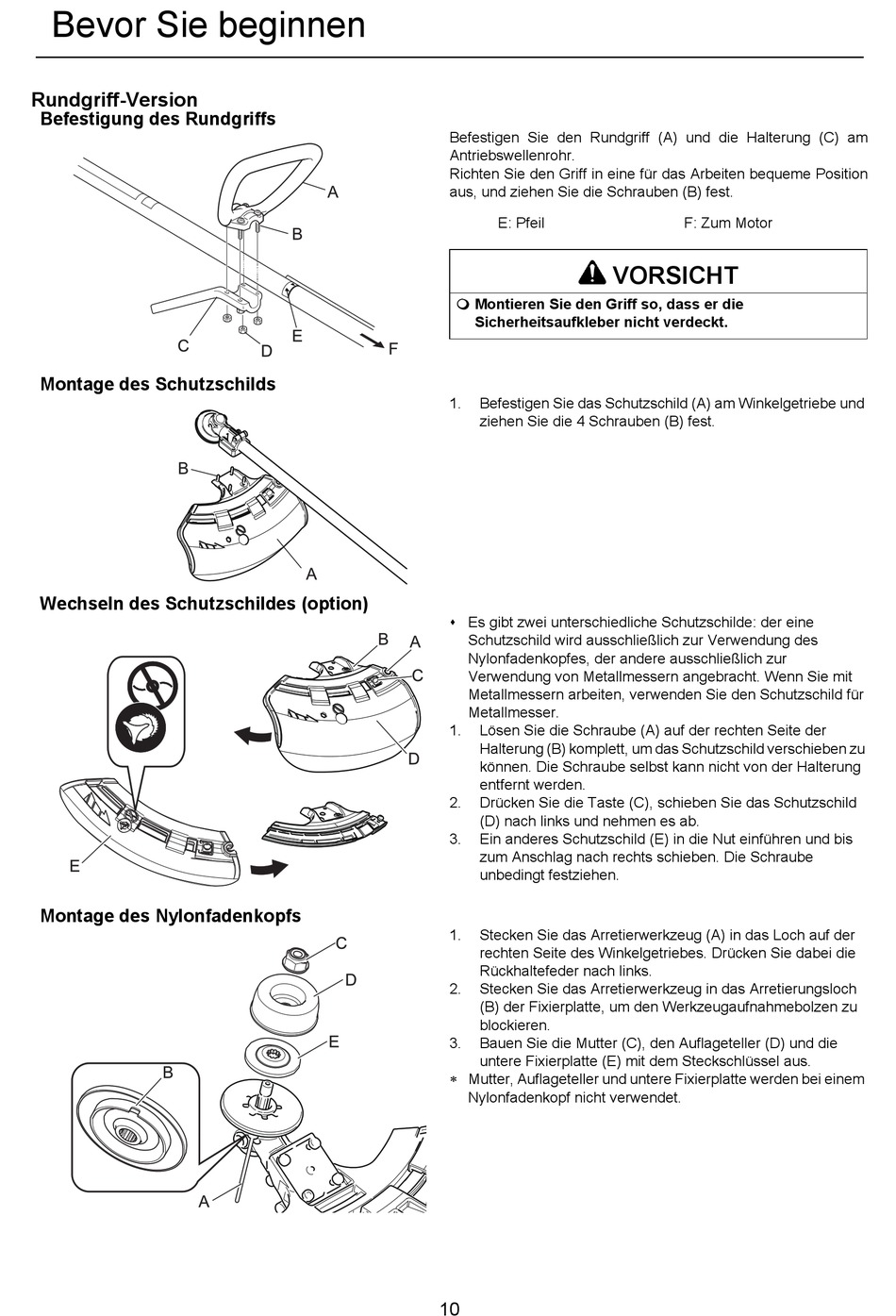

Bevor Sie beginnen

Rundgriff-Version

Befestigung des Rundgriffs

Montage des Schutzschilds

Wechseln des Schutzschildes (option)

Montage des Nylonfadenkopfs

Befestigen Sie den Rundgriff (A) und die Halterung (C) am
Antriebswellenrohr.
Richten Sie den Griff in eine für das Arbeiten bequeme Position
aus, und ziehen Sie die Schrauben (B) fest.
E: Pfeil
 Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
1. Befestigen Sie das Schutzschild (A) am Winkelgetriebe und
ziehen Sie die 4 Schrauben (B) fest.
 Es gibt zwei unterschiedliche Schutzschilde: der eine
Schutzschild wird ausschließlich zur Verwendung des
Nylonfadenkopfes, der andere ausschließlich zur
Verwendung von Metallmessern angebracht. Wenn Sie mit
Metallmessern arbeiten, verwenden Sie den Schutzschild für
Metallmesser.
1. Lösen Sie die Schraube (A) auf der rechten Seite der
Halterung (B) komplett, um das Schutzschild verschieben zu
können. Die Schraube selbst kann nicht von der Halterung
entfernt werden.
2. Drücken Sie die Taste (C), schieben Sie das Schutzschild
(D) nach links und nehmen es ab.
3. Ein anderes Schutzschild (E) in die Nut einführen und bis
zum Anschlag nach rechts schieben. Die Schraube
unbedingt festziehen.
1. Stecken Sie das Arretierwerkzeug (A) in das Loch auf der
rechten Seite des Winkelgetriebes. Drücken Sie dabei die
Rückhaltefeder nach links.
2. Stecken Sie das Arretierwerkzeug in das Arretierungsloch
(B) der Fixierplatte, um den Werkzeugaufnahmebolzen zu
blockieren.
3. Bauen Sie die Mutter (C), den Auflageteller (D) und die
untere Fixierplatte (E) mit dem Steckschlüssel aus.
 Mutter, Auflageteller und untere Fixierplatte werden bei einem
Nylonfadenkopf nicht verwendet.
10
F: Zum Motor
VORSICHT
