i-tec C31TRIPLEDOCKPDPROIT Gebrauchsanweisung Seite 40

i-tec USB-C / Thunderbolt Docking Station
"DisplayPort Alternate Mode" nebo USB4, Thunderbolt 3 nebo Thunderbolt4
portem.
• Operační systém: Windows 10/11, macOS, iPadOS, Android, Chrome OS a
Linux s nejnovějšími aktualizacemi
Po připojení se ovladače pro dokovací stanici instalují automaticky ze
systému.
V případě nutnosti instalace LAN si aktuální ovladače stáhněte z našeho
webu www.i-tec.cz v záložce „Download" u tohoto produktu.
UPOZORNĚNÍ!
Před samotným zapojením dokovací stanice se ujistěte, že máte v systému
nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.
PŘIPOJENÍ HDMI / DISPLAY PORT MONITORU
Dokovací stanice je vybavena 1x HDMI portem, 2x Display Port 4K portem
pro připojení externího monitoru nebo projektoru s HDMI / DP rozhraním.
Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI / DP kabel.
Během instalace přídavného monitoru může obrazovka zařízení problikávat,
což je standardní stav.
V případě, že USB-C/Thunderbolt™ 3 podporuje pouze
maximální možné rozlišení je 1x 4K 3840x2160/30Hz.
78 | ČESKY

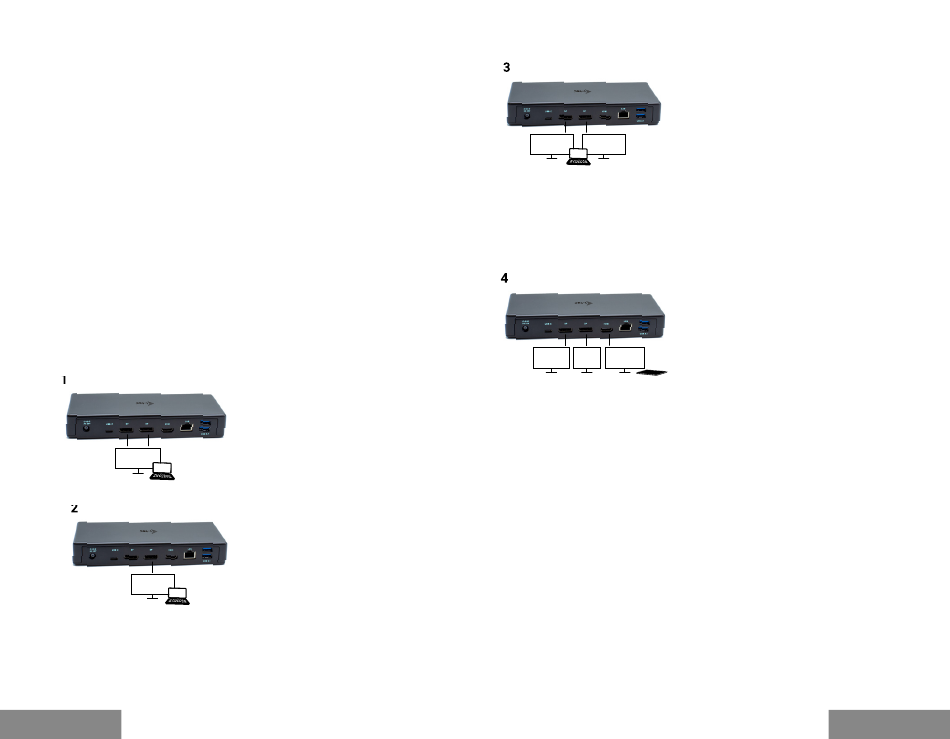

1 monitor připojený přes 2 DisplayPort
kabely – rozlišení až 5K 5120x2880/60Hz.
5K rozlišení je podporováno pouze v
případě, že USB-C/Thunderbolt™ 3
konektor Vašeho notebooku podporují
DisplayPort 1.4 DSC.
1 monitor připojený přes DisplayPort/
HDMI kabel – rozlišení až
3840x2160/60Hz.
4K/60Hz rozlišení je podporováno pouze
v případě, že USB-C/Thunderbolt™ 3
konektor Vašeho notebooku podporují
DisplayPort 1.4 DSC nebo DisplayPort 1.4
bez DSC.
DisplayPort 1.2,
podporuje pouze DisplayPort 1.4 bez DSC, maximální možné rozlišení je 2x
2560x1440/60Hz.
V případě, že USB-C/Thunderbolt™ 3 podporuje pouze DisplayPort 1.2,
maximální možné rozlišení je 2x 1920x1080/60Hz.
maximální možné rozlišení je 3x 1920x1080/60Hz.
V případě, že USB-C/Thunderbolt™ 3 podporuje pouze
maximální možné rozlišení je 3x 1920x1080/30Hz.
Poznámka: 3 externí monitory je možné mít připojené pouze v případě, že
interní obrazovka notebooku je vypnuta. Jedná se o omezení grafické karty
Intelu.
Velikost rozlišení, snímkovací frekvence a maximální množství připojených
4K externích monitorů je závislá na možnostech hostitelského PC/NB.
PŘIPOJENÍ DO LAN SÍTĚ
GLAN RJ-45 port využijete pro připojení do Ethernet sítě k routeru / switchi /
HUBu a k internetu, podporuje rychlosti 10 / 100 / 1000 Mbps.
PŘIPOJENÍ USB ZAŘÍZENÍ
USB-C 3.1 port a USB-A 3.1 porty využijete k připojení klávesnice, myši,
externího disku, tiskárny a dalších periférií nebo je můžete využít k připojení
HUBu, čímž získáte další volné USB porty. V takovém případě doporučujeme
použít HUB s externím napájením. V případě, že se připojené zařízení nenabíjí
nebo nepracuje, pak připojte originální / externí USB-C napájecí adaptér do
Quick Start
2 monitory připojeny přes DisplayPort/HDMI
kabely – rozlišení až 4K 3840x2160/60Hz.
Pouze v případě, že USB-C/Thunderbolt™
3 konektor Vašeho notebooku podporují
DisplayPort 1.4 DSC.
V případě, že USB-C/Thunderbolt™ 3
3 monitory připojeny přes DisplayPort/HDMI
kabely – rozlišení až 4K 3840x2160/30Hz.
Pouze v případě, že USB-C/Thunderbolt™
3 konektor Vašeho notebooku podporují
DisplayPort 1.4 DSC.
V případě, že USB-C/Thunderbolt™
podporuje pouze DisplayPort 1.4 bez DSC,
DisplayPort 1.2,
3
ČESKY | 79
