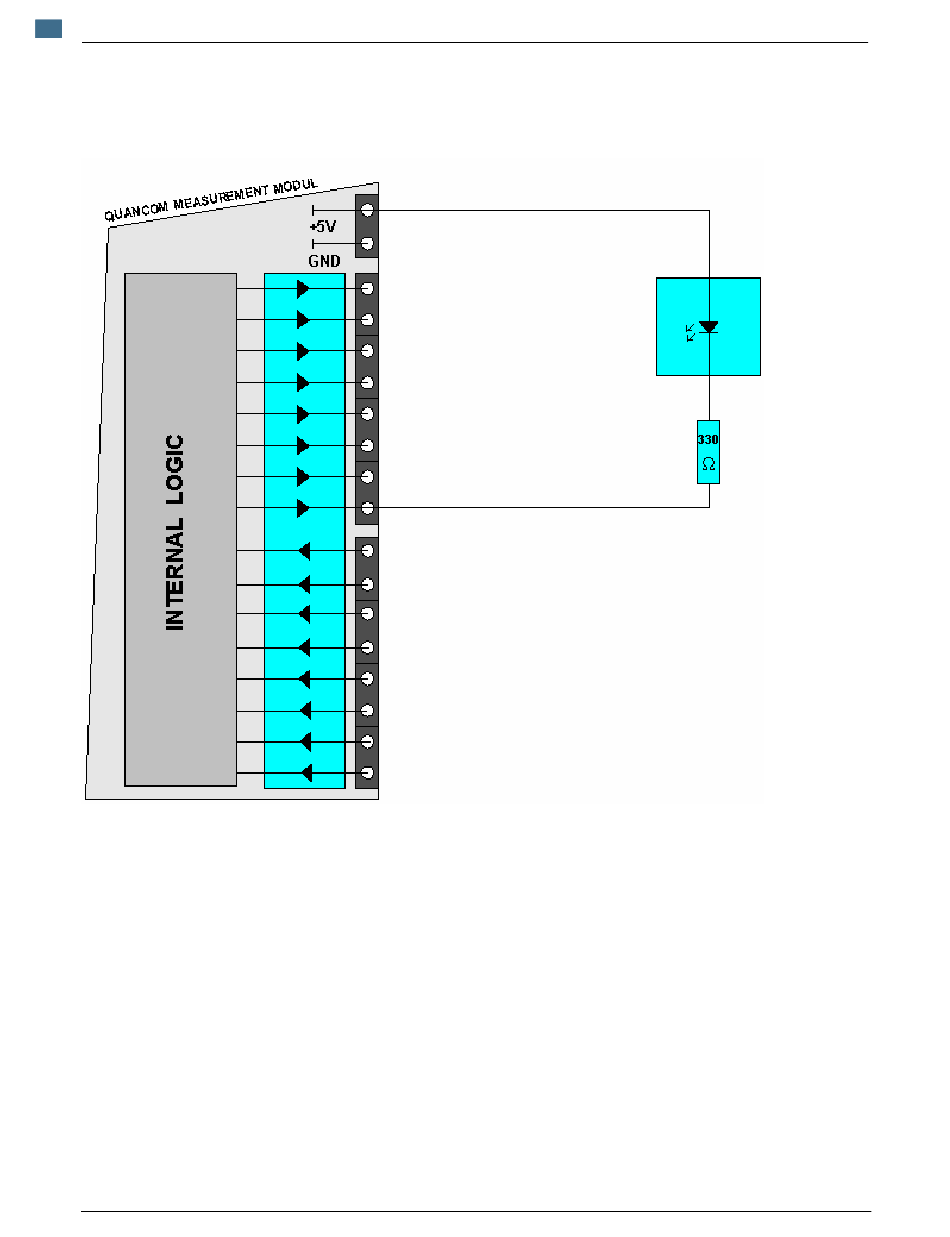

Anschlussbeispiel TTL-Ausgang an Diode
Diese Abbildung zeigt, wie eine externe Leuchtdiode an den TTL-Ausgang einer
QUANCOM® TTL I/O Karte angeschlossen wird.
