PCITTL32IO / PCITTL64IO / PCI-EXP-TTL128
3.5
Anschlussbeispiele
3.5.1

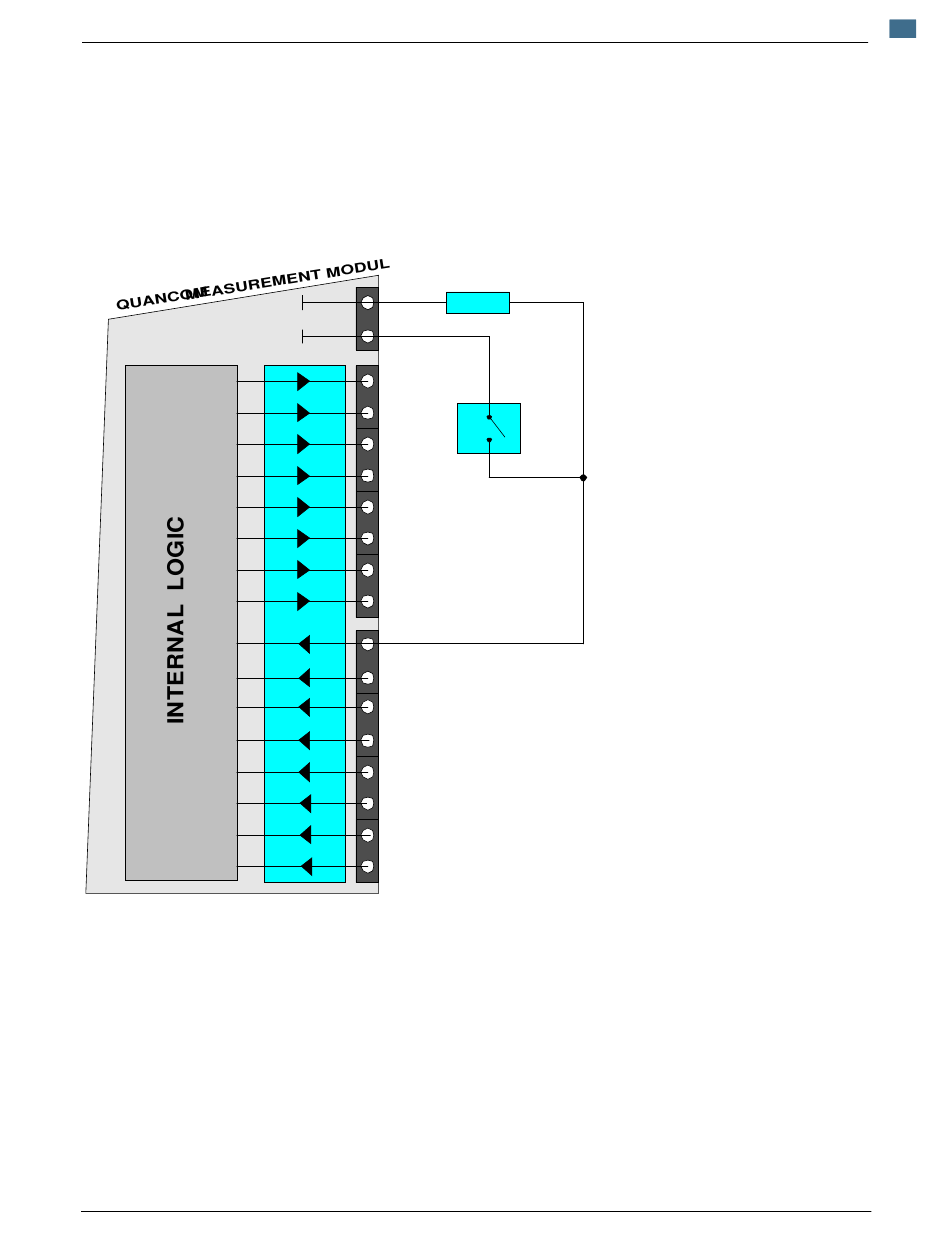

Anschlussbeispiel TTL-Eingang an Taster
In diesem Anschlussbeispiel wird der Anschluss eines
QUANCOM® TTL I/O Karte beschrieben. Über einen 4,7kOhm Widerstand wird das
TTL-Eingangssignal auf "high" gezogen (logisch 1), damit bei los lassen des Tasters ein
definierter Pegel existiert. Wird der Taster gedrückt, wird das TTL-Eingangssignal auf "low"
gezogen (logisch 0).
© QUANCOM Informationssysteme GmbH
4k7
+5V
GND
Tasters an den Eingang einer
37
