5. Installation und Bedienung
In Feuchträumen und im Außenbereich dürfen Elektrogeräte grundsätzlich nur an FI-abge-
sicherten Steckdosen betrieben werden! Vergewissern Sie sich vor der Inbetriebnahme des
Gerätes, dass dies am vorgesehenen Installationsort der Fall ist. Bei Verwendung einer Mehr-
fachsteckdose oder einem Verlängerungskabel ist darauf zu achten, dass die maximale Strom-
belastbarkeit nicht überschritten wird.
Achten Sie darauf, dass das Frostschutzkabel vor und während der Installation
vom Versorgungsnetz getrennt ist.
Die Anschlussleitung so verlegen, dass man nicht darüber stolpern kann, sie gequetscht werden
oder mit heißen Gegenständen in Berührung kommen kann. Nur Verlängerungskabel verwen-
den, die mit der Geräteleistung übereinstimmen und die den geltenden Sicherheitsvorschriften
entsprechen.
Rohrbegleitheizung
a) Rohr vorbereiten:
Bevor Sie das Heizkabel anbringen, stellen Sie sicher,
dass der Bereich rund um das Rohr frei zugänglich ist
und keine scharfen Kanten vorhanden sind.
b) Heizkabel anbringen:
Je nach benötigter Heizleistung können Sie zwischen
zwei Installationsvarianten wählen. In indirekten
Frostzonen (Innenbereich) ist es ausreichend das
Heizkabel unterhalb des Rohres zu verlegt (siehe Bild
1). In direkten Frostzonen (Außenbereich) sollte es
um das Rohr herum gewickelt werden - Abstand zwi-
schen den Schleifen ca. 10 cm. (Wichtig: Das Heizka-
bel sollte sich möglichst nicht berühren oder kreuzen.
c) Rohrisolierung anbringen:
Es wird empfohlen eine zusätzliche Isolierung um das
Rohr herum anzubringen. Hierzu können handelsüb-
liche, hitzbeständige Schaumstoff-Rohrisolierungen
oder Mineralwolle verwendet werden (k-Wert mind.
0,035 W/mK). Die Isolierung ist vor allem in sehr kal-
ten Wintern zwingend erforderlich und mindert den
Stromverbrauch. Die Dicke der Isolierung darf max.
20 mm betragen.
d) Inbetriebnahme:
Stecken Sie nach der Installation und vor dem ersten
Kälteeinbruch den Netzstecker in die Steckdose.
Selbstlimitierendes Heizkabel SBF

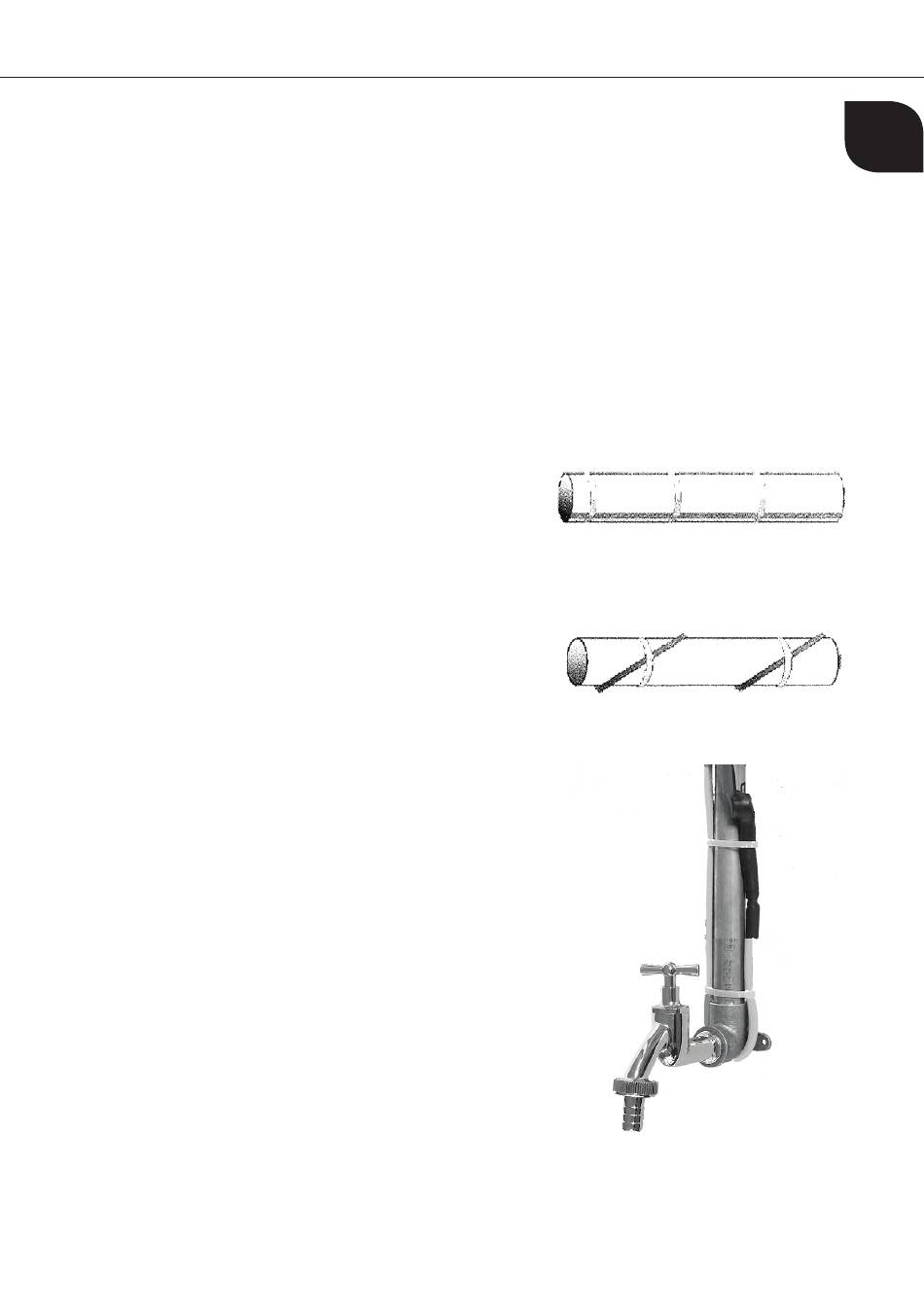

Bild 1: Verlegung unterhalb des Rohres
Bild 2: Umwicklung des Rohres
Bild 3: Installationsbeispiel
