Versorgungsmodul
Inhaltsverzeichnis

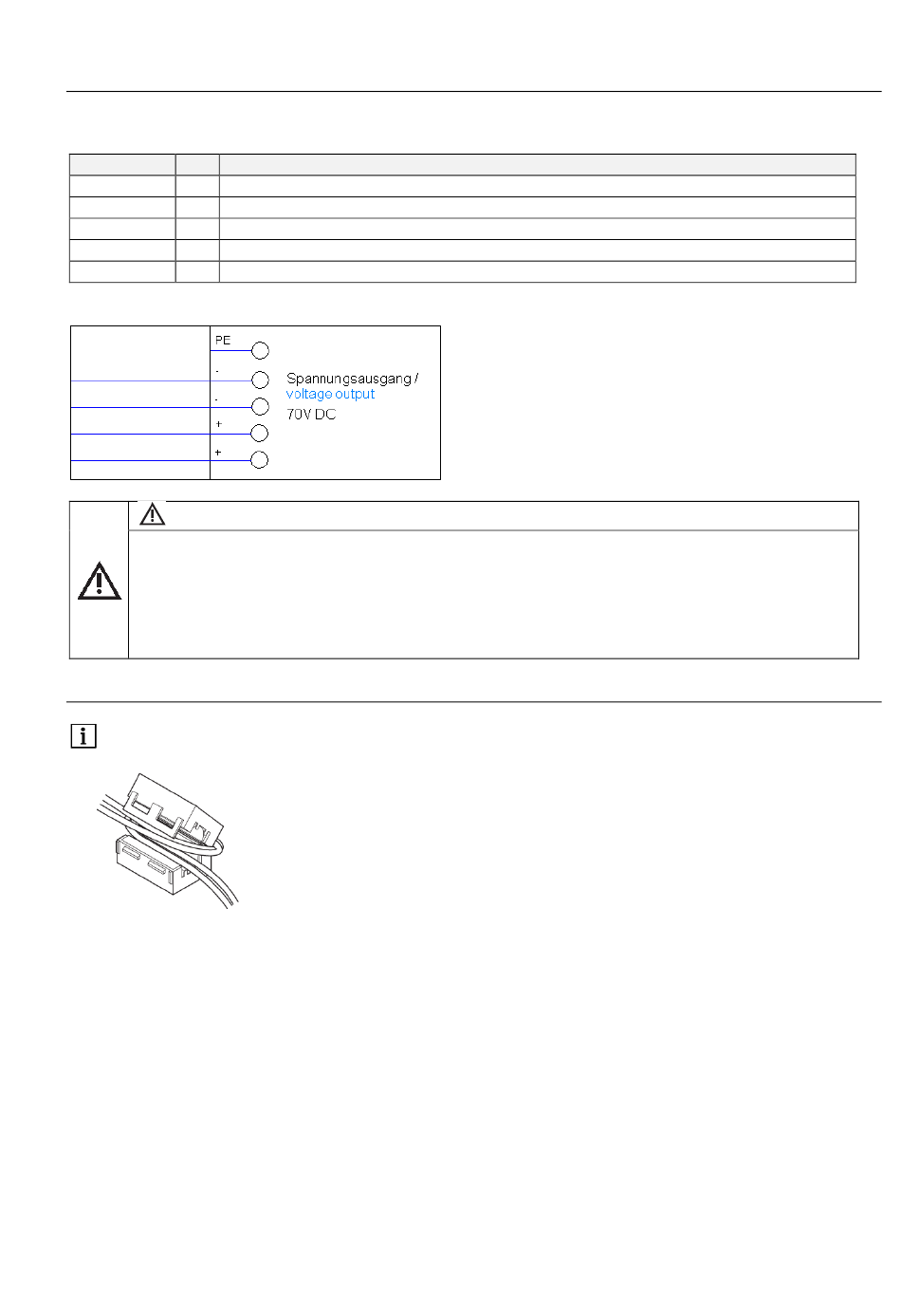

5.6.2 Spannungsausgang
4-polige Leiterplatten-Anschlussklemme (2,5 mm² (13AWG))
Pin
E/A
Bedeutung
PE-Klemme
Schutzleiter PE
-
A
DC-Spannungsausgang -
-
A
DC-Spannungsausgang -
+
A
DC-Spannungsausgang +
+
A
DC-Spannungsausgang +
Anschlussbeispiel:
WARNUNG
Störende Masseschleifen
Durch unsachgemäßen Anschluss von Schutzleiterverbindungen können störende Masseschleifen und
Funktionsausfälle auftreten.
Es muss darauf geachtet werden, dass eine saubere Verbindung der Schutzleiter an den PE-Klemmen
vorhanden ist.
5.7
Installation EMV-Filter
Zur Einhaltung der EMV-Richtlinien ist die Installation eines EMV-Filters notwendig.
• Beide Leitungen der Ausgangsspannung (+/-) 2mal durch den EMV-Filter führen.
