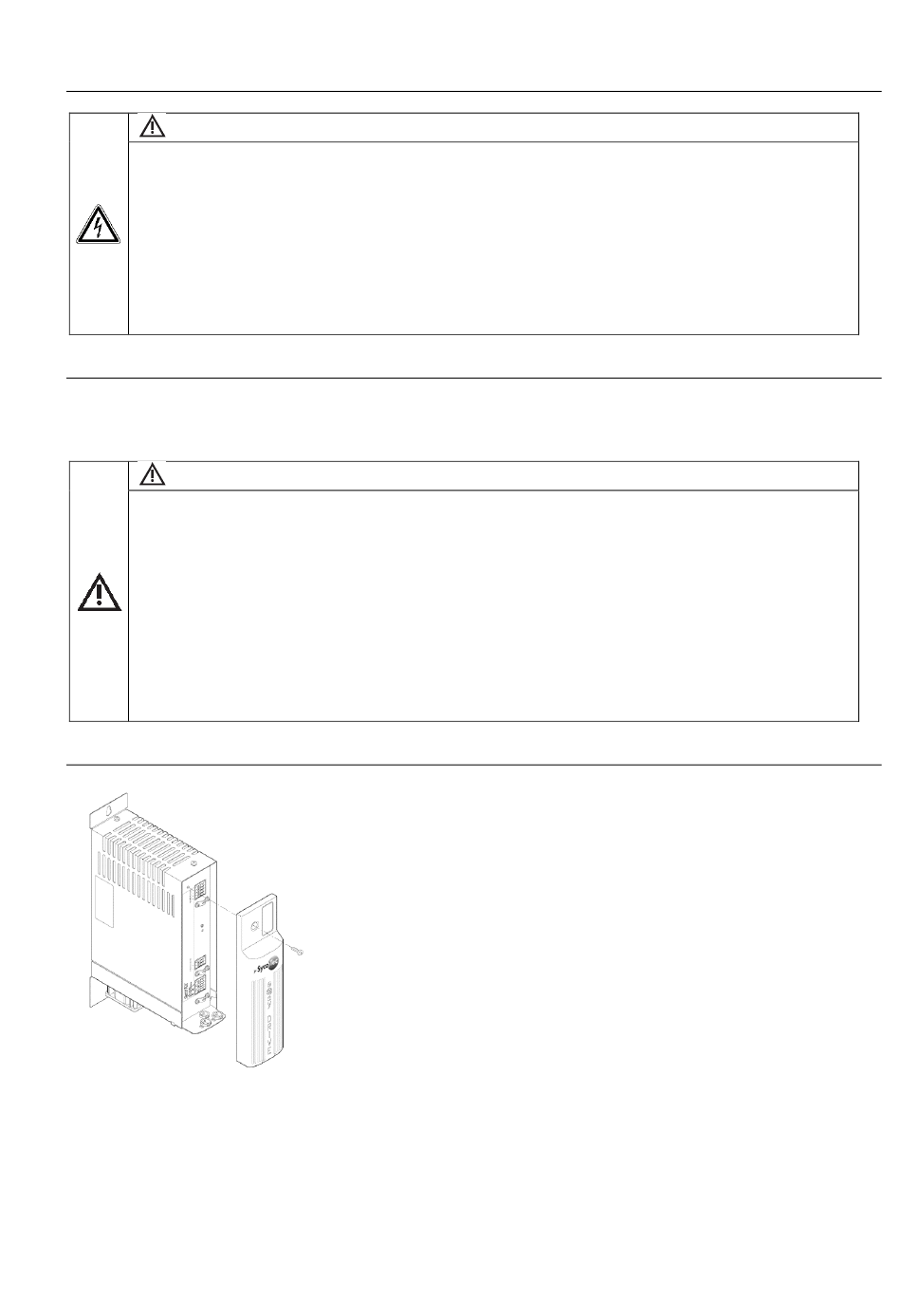

5.3

Elektrische Installation

GEFAHR
Schäden durch unsachgemäßen Netzanschluss
Durch unsachgemäßen Netzanschluss können die Geräte zerstört werden und schwere Sach- und
Personenschäden entstehen.
• Bei der Installation der Versorgungsmodule müssen die geltenden Sicherheitsvorschriften beachtet
werden.
• Es muss eine Einrichtung zum elektrischen Trennen des Versorgungsmodules und der ihm nach
geschalteten HF-Umrichter vorgesehen werden, wenn keine Netzleitung mit Stecker verwendet wird.
• Das Versorgungsmodul ist mit 16 A Leistungsschutzschaltern mit Auslösecharakteristik B abzusichern.
5.4

Verdrahtungsrichtlinien zur Einhaltung der EMV-Normen

Das Versorgungsmodul wurde gemäß der EMV-Produktnorm EN 61800-3 (Drehzahlveränderbare elektrische Antriebe)
geprüft.
VORSICHT
Elektromagnetische Störungen
Bei nicht EMV-gerechtem-Geräteaufbau können elektromagnetische Störungen auftreten.
• Die o. g. EMV-Produktnorm kann nur mit einer abgeschirmten Leitung für den sekundären
Spannungsausgang eingehalten werden. Dabei ist darauf zu achten, dass der Leitungsschirm
großflächig auf dem HF-Umrichtergehäuse aufliegt und von der Kabelschelle umschlossen wird.
Eine geschirmte Netzleitung ist nicht erforderlich.
• Alle Geräte im Montageschrank sollen über kurze Erdungsleitungen großflächig an einem
gemeinsamen Erdungspunkt angeschlossen sein.
• Bei der Installation des Versorgungsmoduls darf unter keinen Umständen gegen gültige
Sicherheitsbestimmungen verstoßen werden.
5.5 Zugang zu den elektrischen Anschlüssen
