Inhaltszusammenfassung für SycoTec e@syDrive 4428

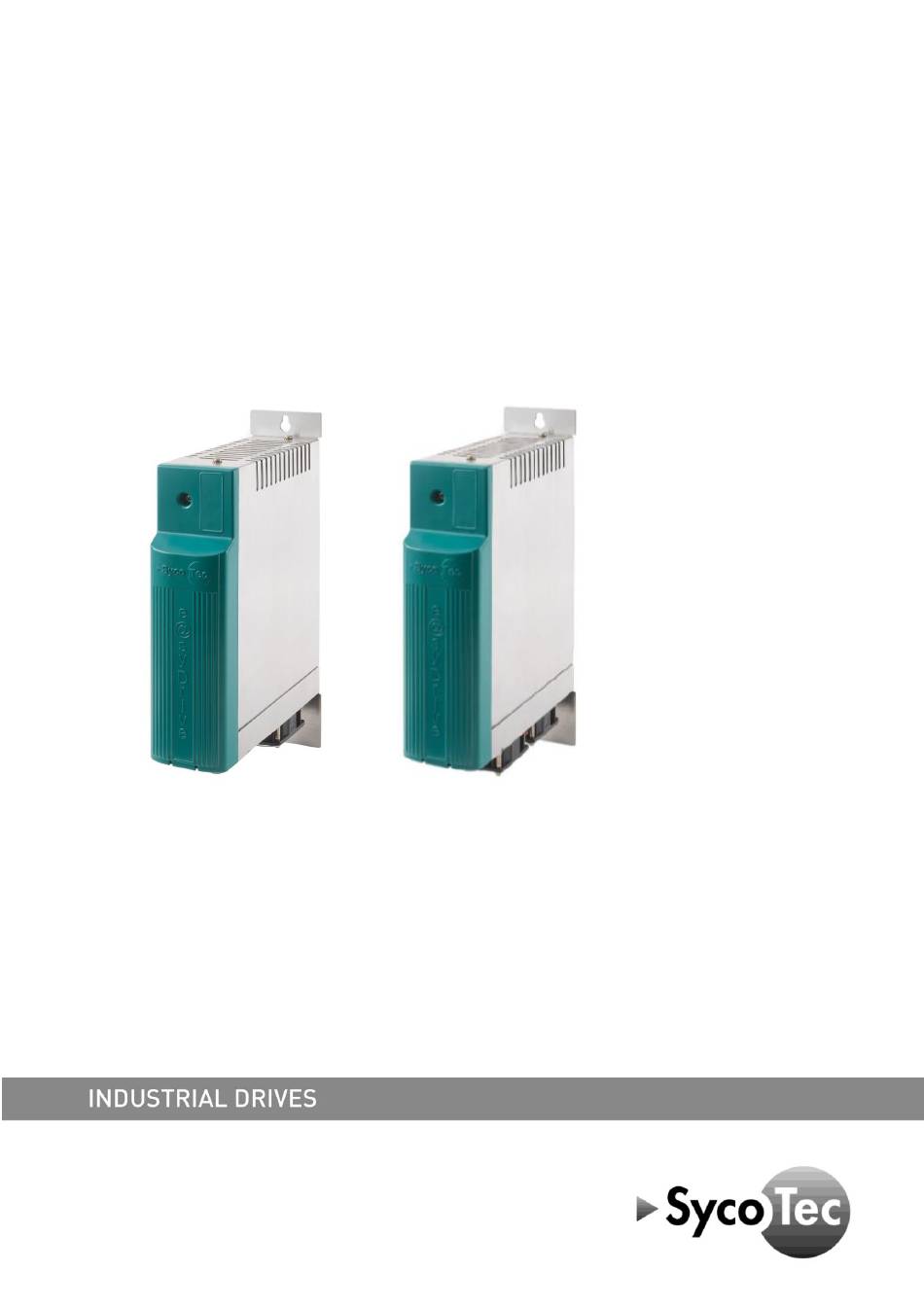

- Seite 1 Gebrauchsanweisung Versorgungsmodul e@syDrive® 4428, 4429...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis BENUTZERHINWEISE ........................4 VERWENDETE SYMBOLE ........................ 4 WICHTIGE BEGRIFFE ........................4 ABKÜRZUNGEN ..........................5 LIEFERUMFANG ..........................6 SICHERHEITS- UND WARNHINWEISE ....................6 BESTIMMUNGSGEMÄßE VERWENDUNG UND EINSATZMÖGLICHKEIT ......... 7 INSTALLATION, INBETRIEBNAHME UND BETRIEB ................8 TRANSPORT, LAGERUNG, WARTUNG UND ENTSORGUNG ............9 EMV .............................. -
Seite 4: Benutzerhinweise
1 Benutzerhinweise Verwendete Symbole Gebrauchsanweisung / Gerät Bezeichnet eine maximale Gefährdung durch eine Situation, die unmittelbar zu GEFAHR schweren oder tödlichen Verletzungen führen kann. Bezeichnet eine gefährliche Situation, die zu Sachschäden oder mittelschweren WARNUNG bis schweren Verletzungen führen kann. Bezeichnet eine gefährliche Situation, die zu Sachschäden oder leichten bis VORSICHT mittelschweren Verletzungen führen kann. -
Seite 5: Abkürzungen
Abkürzungen Ampere Wechselstrom (alternating current) American Wire Gaude °C Grad Celsius Circa Complete Drive Module (Vollständiges Antriebsmodul) Communauté Européenne Prüfzeichen für den kanadischen Markt (Canadian Standards Association) Gleichstrom (direct current) Deutsch Deutsche Industrie Normen Europäische Gemeinschaft Elektromagnetische Verträglichkeit Europäische Normen Europäische Union Gütesiegel Hochfrequenz... -
Seite 6: Lieferumfang
Die Gebrauchsanweisung muss vor der ersten Inbetriebnahme durch den Benutzer/Anwender gelesen und aufbewahrt werden, um Fehlbedienung und sonstige Schädigungen zu vermeiden. Vervielfältigung und Weitergabe der Gebrauchsanweisung bedürfen der vorherigen Zustimmung durch SycoTec. Ein sicherer Betrieb und Schutz des Gerätes ist nur bei bestimmungsgemäßem Gebrauch, gemäß der Gebrauchsanweisung, mit den dafür zugelassenen Werkzeugen gegeben. -
Seite 7: Bestimmungsgemäße Verwendung Und Einsatzmöglichkeit
GEFAHR Gefahr schwerer Sach- und Personenschäden durch bewegende Maschinenteile Die Versorgungsmodule e@syDrive® 4428 und 4429 speisen SycoTec HF-Umrichter. Diese steuern gefährlich drehende mechanische Teile. Werden die Anweisungen dieser Gebrauchsanweisung nicht befolgt, können schwere Sachbeschädigungen, Körperverletzungen und sogar Tod die Folge sein. -
Seite 8: Installation, Inbetriebnahme Und Betrieb
Installation, Inbetriebnahme und Betrieb Die Installation muss durch Fachpersonal mit elektrotechnischer Ausbildung durchgeführt werden. Die Inbetriebnahme muss durch Fachpersonal mit ausreichenden Kenntnissen in den Bereichen Elektro- und Antriebstechnik ausgeführt werden. Das Versorgungsmodul und das Zubehör sind vor der Inbetriebnahme auf Beschädigungen zu überprüfen. Für die Aufstellung und den Betrieb der Geräte müssen folgende Vorgaben beachtet werden: •... -
Seite 9: Transport, Lagerung, Wartung Und Entsorgung
Änderungen am Gerät können zu Sach- oder Personenschäden führen. • Bei Änderungen durch Dritte erlöschen die Zulassungen. • Nur SycoTec Originalteile verwenden. Entsorgung von Geräten sowie Zubehör am Ende der Nutzungsdauer Auf Basis der EU-Richtlinie (WEEE 2012/19/EU) über Elektro- und Elektronik-Altgeräte weisen wir darauf hin, dass das vorliegende Produkt der genannten Richtlinie nicht unterliegt aber trotzdem innerhalb Europas einer speziellen Entsorgung zugeführt werden kann. -
Seite 10: Technische Daten
4 Technische Daten Typenschilder Position des Typenschildes Versorgungsmodul-Typ Serialnummer Materialnummer Leistungseingang Symbole Leistungsausgang (siehe Kapitel 1.1) Versorgungsmodul-Typ Serialnummer Materialnummer Leistungseingang Symbole Leistungsausgang (siehe Kapitel 1.1) Leistungsdaten 4.2.1 Versorgungsmodul e@syDrive® 4428 (Material-Nr. 1.001.2770) Abmessungen 75 mm breit, 337,5 mm hoch, 215 mm tief, als Schaltschrank-Einbaugehäuse... -
Seite 11: Versorgungsmodul E@Sydrive® 4429 (Material-Nr. 1.002.2515)
4.2.2 Versorgungsmodul e@syDrive® 4429 (Material-Nr. 1.002.2515) Abmessungen 75 mm breit, 337,5 mm hoch, 215 mm tief, als Schaltschrank-Einbaugehäuse Gewicht ca. 2,6 kg Prüfungen und Normen geprüft nach DIN EN 62368-1 und DIN EN 61800-5-1 CSA geprüft nach UL 508C EMV nach EN 61800-3 Schutzart IP 20 nach DIN EN 60529 Elektrischer Anschluss... -
Seite 12: Versorgungsmodul E@Sydrive® 4429
4.3.2 Versorgungsmodul e@syDrive® 4429 Umgebungsbedingungen Zulässig in Innenräumen Umgebungstemperatur 5 – 50 °C Relative Luftfeuchtigkeit max. 80 % Max. Betriebshöhe über NN 2.000 m Installationskategorie Cat. II (Überspannungskategorie) Schutzklasse I (DIN EN 62368-1 und 61800-5-1) Verschmutzungsgrad Lager- und Transportbedingungen Umgebungstemperatur -30 - 70 °C Relative Luftfeuchtigkeit 5 - 95 %... -
Seite 13: Variantenübersicht
Variantenübersicht Versorgungsmodul-Typ e@syDrive® 4428 e@syDrive® 4429 Gehäuseversion (IP 20) REF 1.001.2770 REF 1.002.2515 Netzeingang 100-240 V, 50/60 Hz 100-240 V, 50/60 HZ Leistungsausgang 70V DC, 5 A, 350 VA 70V DC, 14 A, 1000 VA 4310 IP 00 (REF 2.001.2287) 4625 IP 20 (REF 2.002.1054) 4320 IP 00 (REF 2.001.7554) 4626 IP 20 (REF 2.002.1055) -
Seite 14: Montage Und Installation
5 Montage und Installation VORSICHT Gefahr von Sach- und Personenschäden Das Missachten der Sicherheits- und Warnhinweise kann zu Sach- oder Personenschäden führen. Vor der Installation und Inbetriebnahme dieses Gerätes müssen die Sicherheits- und Warnhinweise unter Kapitel 3 sorgfältig gelesen werden. Montage Die Versorgungsmodule e@syDrive®... -
Seite 15: Elektrische Installation
Elektrische Installation GEFAHR Schäden durch unsachgemäßen Netzanschluss Durch unsachgemäßen Netzanschluss können die Geräte zerstört werden und schwere Sach- und Personenschäden entstehen. • Bei der Installation der Versorgungsmodule müssen die geltenden Sicherheitsvorschriften beachtet werden. • Es muss eine Einrichtung zum elektrischen Trennen des Versorgungsmodules und der ihm nach geschalteten HF-Umrichter vorgesehen werden, wenn keine Netzleitung mit Stecker verwendet wird. -
Seite 16: Elektrische Anschlüsse
Elektrische Anschlüsse Informationen zur Verdrahtung: • Schraubentyp: Flach • Drahtgröße: max. 2,5 mm² (13AWG) • Drehmoment: max. 0,4 Nm 5.6.1 Spannungseingang 3-polige Leiterplatten-Anschlussklemme (2,5 mm² (13AWG)) Bedeutung Phase Nullleiter Erde Anschlussbeispiel:... -
Seite 17: Spannungsausgang
5.6.2 Spannungsausgang 4-polige Leiterplatten-Anschlussklemme (2,5 mm² (13AWG)) Bedeutung PE-Klemme Schutzleiter PE DC-Spannungsausgang - DC-Spannungsausgang - DC-Spannungsausgang + DC-Spannungsausgang + Anschlussbeispiel: WARNUNG Störende Masseschleifen Durch unsachgemäßen Anschluss von Schutzleiterverbindungen können störende Masseschleifen und Funktionsausfälle auftreten. Es muss darauf geachtet werden, dass eine saubere Verbindung der Schutzleiter an den PE-Klemmen vorhanden ist. -
Seite 18: Gewährleistungsbedingungen
Verkäufer bescheinigten Verkaufsdatum. Bei begründeten Beanstandungen leistet SycoTec Gewährleistung durch kostenlose Ersatzteillieferung oder Instandsetzung. SycoTec haftet nicht für Defekte und deren Folgen, die entstanden sind oder entstanden sein können, durch natürliche Abnützung, unsachgemäße Behandlung, Reinigung oder Wartung, Nichtbeachtung der Wartungs-, Bedienungs-, oder Anschlussvorschriften, Korrosion, Verunreinigung in der Luftversorgung oder chemische oder elektrische Einflüsse, die ungewöhnlich oder nach den Werksvorschriften nicht zulässig sind. - Seite 20 (DE = Original)
