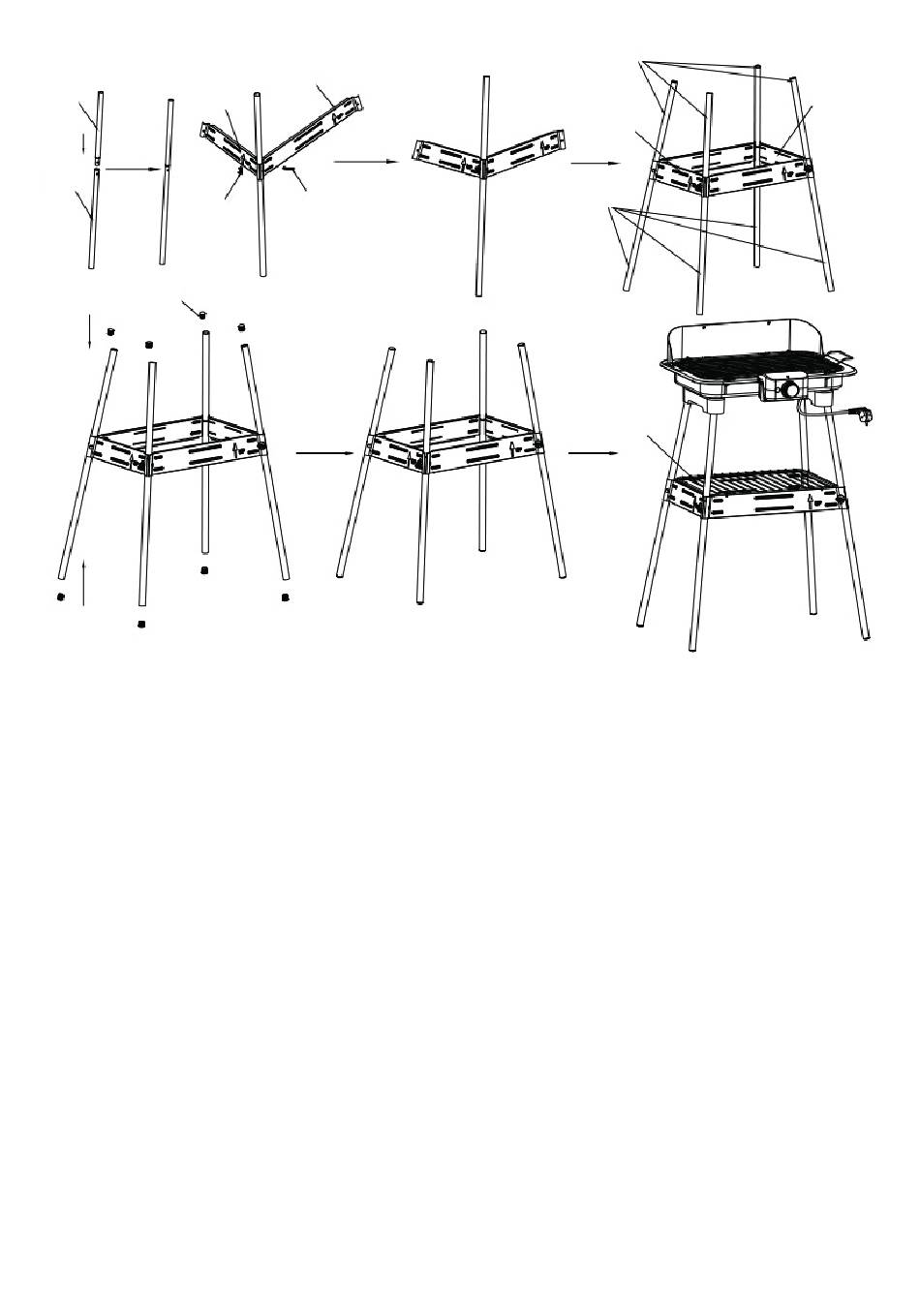

Produktgestell montieren
1. Stecken Sie jeweils eine kurze Stange (A1) und eine lange Stange (A2) für die
Füße des Produktes zusammen.
2. Fixieren Sie im nächsten Schritt die Stangen und jeweils eine lange (A4) und
kurze (A3) Querstrebe mithilfe der M5 Schrauben (A6) und der Flügelmuttern
(A5). Stecken Sie dafür zuerst die Schraube durch die Öffnung einer langen
Querstrebe, danach durch beide Stangen und zum Schluss durch die kleine
Querstrebe. Befestigen Sie alles mit der Flügelmutter.
3. Verbinden Sie danach mit Hilfe der Querstreben alle vier Beine des
Produktes.
4. Stecken Sie anschließend die Gummikappen (A7) in die Öffnungen der
Stangen.
5. Nun können Sie die vorher montierte Produktbasis auf das Gestell des
Produktes stellen und das Regal (A8) auf die Querstreben legen.
