Montage
1
2
5

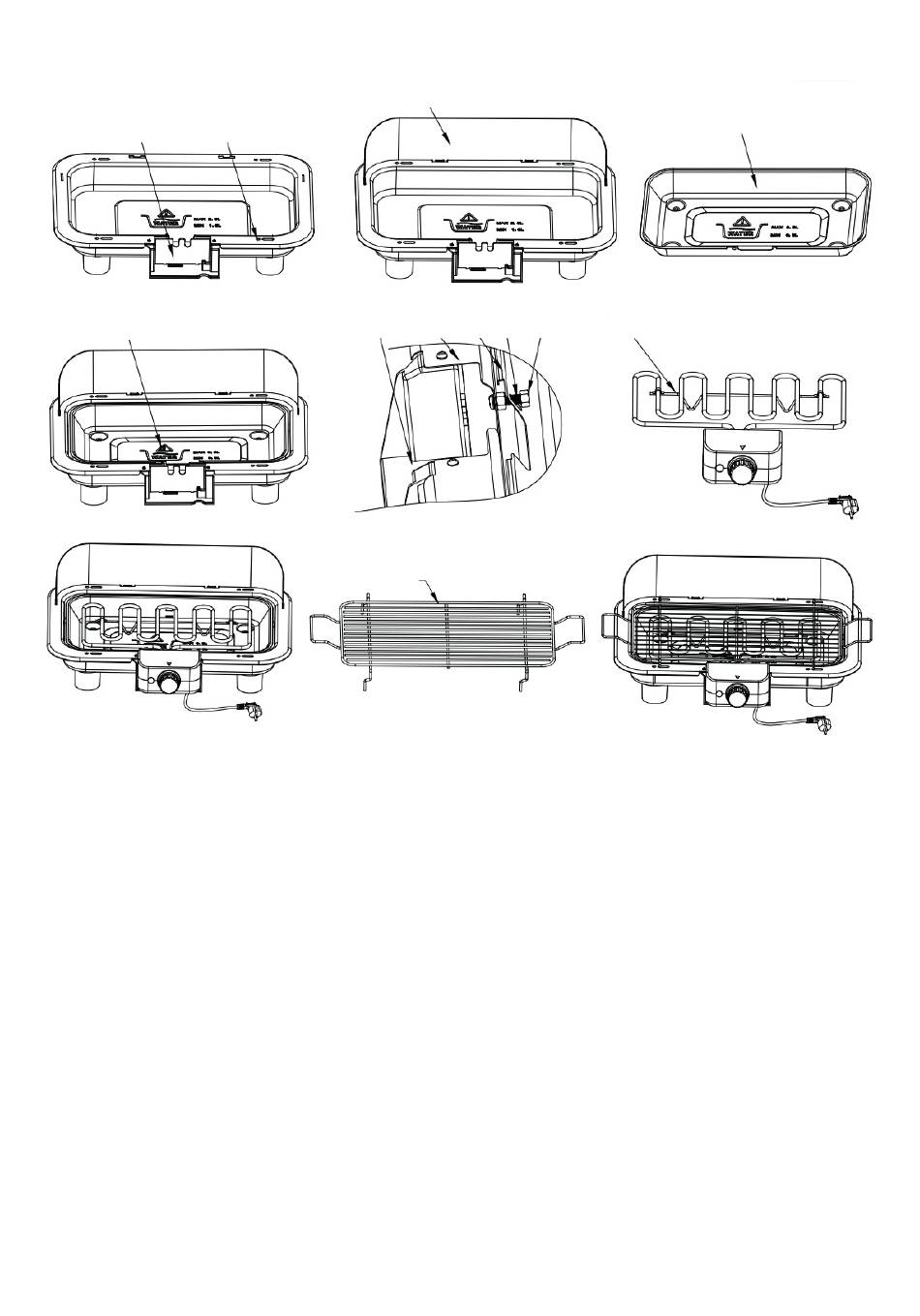

Produktbasis montieren
1. Stellen Sie die Basis (2) des Produktes vor sich auf einen festen Untergrund
um mit der Montage des Produktes zu beginnen.
2. Montieren Sie zuerst den Wind-/Spritzschutz (3) an der Basis. Stecken Sie
die Halterung in die dafür vorgesehenen Öffnungen an der Längsseite der
Basis. Biegen Sie die Seiten des Wind-/Spritzschutz anschließend soweit zur
Basis hin, bis Sie auch die Enden des Wind-/Spritzschutz in den dafür
vorgesehenen Öffnungen befestigen können.
3. Nehmen Sie danach den Fettauffangbehälter (4) und legen Sie diesen in die
Basis des Produktes. Achten Sie dabei darauf, dass Sie die Schraube an der
Heizelementöffnung (1) durch die passende Öffnung des Fettauffangbe-
hälters schieben. Befestigen Sie den Fettauffangbehälter nun mit Hilfe der
Mutter M4 (5).
4. Nun können Sie das Heizelement (6) in die Basis einbauen. Stecken Sie
dafür den Regler des Heizelementes auf die Heizelementöffnung (1) bis der
Regler einrastet.
5. Zuletzt stecken Sie nun den Grillrost (8) in die Basis. Benutzen Sie hierzu die
vier Löcher auf der Oberseite der Basis.
9
3
1
2
4 7
5
8
4
6
