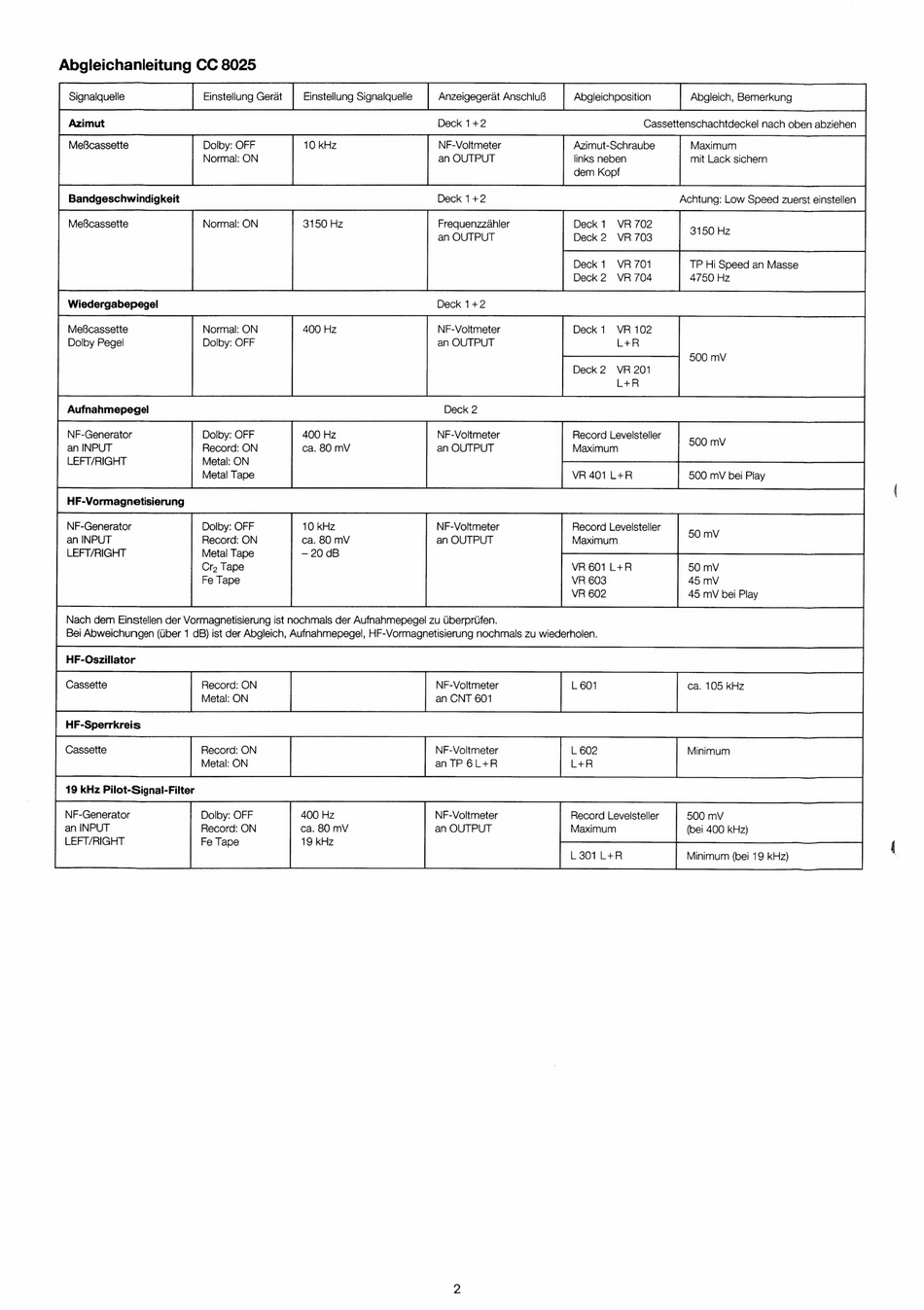

Abgleichanleitung CC 8025
Signalquelle Einstellung Gerat Einstellung Signalquelle Anzeigegerat AnschiuB Abgleichposition Abgleich, Bemerkung
Azimut Deck 1+2 Cassettenschachtdeckel nach oben abziehen
MeBcassette Dolby: OFF 10 kHz NF-Voltmeter Azimut-Schraube Maximum
Normal: ON an OUTPUT links neben mit Lack sichern
dem Kopf
Bandgeschwindigkeit Deck 1+2 Achtung: Low Speed zuerst einstellen
MeBcassette Normal: ON 3150 Hz Frequenzzahler Deck 1 VR 702 3150 Hz
an OUTPUT Deck 2 VR703
Deck 1 VR 701 TP Hi Speed an Masse
Deck 2 VR 704 4750 Hz
Wiedergabepegel Deck 1+2
MeBcassette Normal: ON 400 Hz NF-Voltmeter Deck 1 VR 102
Dolby Pegel Dolby: OFF an OUTPUT L+R
500 mV
Deck 2. VR 201
L+R
Aufnahmepegel Deck 2
NF-Generator Dolby: OFF 400 Hz NF-Voltmeter
an INPUT Record: ON ca. 80 mV an OUTPUT Maximum
LEFT/RIGHT Metal: ON
Metal Tape
HF-Vormagnetisierung
NF-Generator Dolby: OFF NF-Voltmeter
an INPUT Record: ON an OUTPUT Maximum
LEFT/RIGHT Metal Tape
Cro Tape VR 601 L+R 50 mV
Fe Tape VR 603 45 mV
VR 602 45 mV bei Play
Nach dem Einstellen der Vormagnetisierung ist nochmals der Aufnanhmepegel zu Uberpriifen.
Bei Abweichungen (Uber 1 dB) ist der Abgleich, Aufnahmepegel, HF-Vormagnetisierung nochmals zu wiederholen.
HF-Oszillator
Cassette Record: ON NF-Voltmeter L 601 ca. 105 kHz
Metal: ON an CNT 601
HF-Sperrkreis
Cassette Record: ON NF-Voltmeter L 602 Minimum
Metal: ON anTP6L+R L+R
19 kHz Pilot-Signal-Filter
Record Levelsteller 500 mV
Maximum (bei 400 kHz)
NF-Generator Dolby: OFF NF-Voltmeter
an INPUT Record: ON an OUTPUT
LEFT/RIGHT Fe Tape
L301 L+R Minimum (bei 19 KHz)
