Dual Studio Concept CT 7040 Serviceanleitung Seite 2

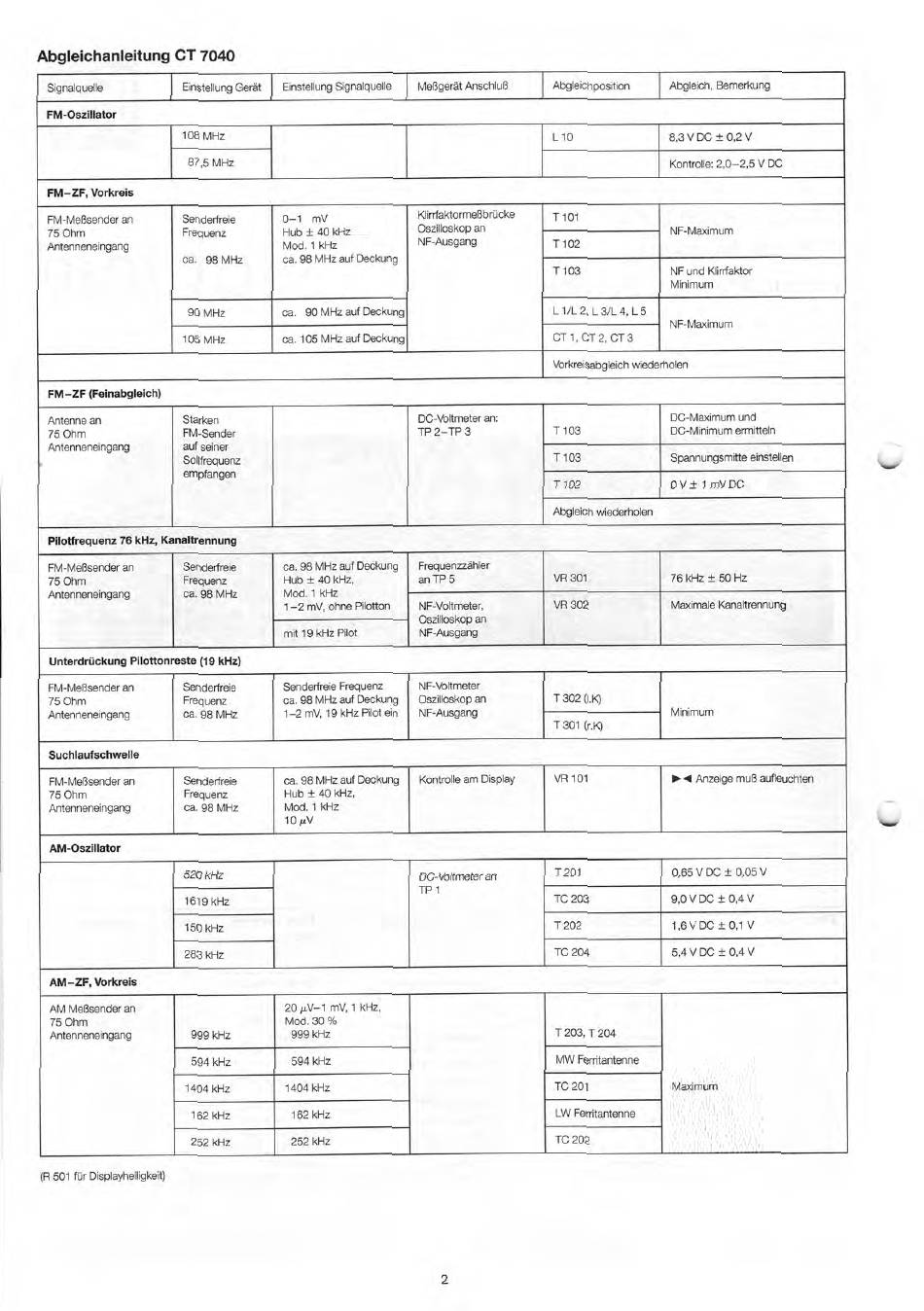

Abgleichanleitung CT 7040
Signalquelle
Einstellung Gerät Einstellung Signalquelle
Meßgerät Anschluß Abgleichposition Abgleich, Bemerkung
FM-Oszillator
108 MHz
L 10 8,3V DC ± 0,2V
87,5 MHz
Kontrolle: 2,0-2,5V DC
FM—ZF, Vorkreis
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
0-1 mV
Hub ± 40 kHz
Mod. 1 kHz
ca. 98 MHz auf Deckung
Klirrfaktormeßbrücke
Oszilloskop an
NF-Ausgang
T 101
NF-Maximum
T 102
T 103 NF und Klirrfaktor
Minimum
90 MHz
ca. 90 MHz auf Deckung
L 1/L 2, L 3/L 4, [5
NF-Maximum
105 MHz
ca. 105 MHz auf Deckung
CT 1, CT 2, CT 3
Vorkreisabgleich wiederholen
FM—ZF (Feinabgleich)
Antenne an
75 Ohm
Antenneneingang
Starken
FM-Sender
auf seiner
Sollfrequenz
empfangen
DC-Voltmeter an:
TP 2—TP 3 T 103
DC-Maximum und
DC-Minimum ermitteln
T 103
Spannungsmitte einstellen
T102 OV± 1 mVDC
Abgleich wiederholen
Pilotfrequenz 76 kHz, Kanaltrennung
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
ca. 98 MHz auf Deckung
Hub ± 40 kHz,
Mod. 1 kHz
1-2 mV, ohne Pilotton
Frequenzzähler
an TP 5
VR 301 76 kHz ± 50 Hz
NF-Voftmeter,
Oszilloskop an
NF-Ausgang
VR 302 Maximale Kanaltrennung
mit 19 kHz Pilot
Unterdrückung Pilottonreste (19 kHz)
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
Senderfreie Frequenz
ca. 98 MHz auf Deckung
1-2 mV, 19 kHz Pilot ein
NF-Voltmeter
Oszilloskop an
NF-Ausgang
T 302 (I.K)
Minimum
T301 (r.K)
Suchlaufschwelle
FM-Meßsender an
75 Ohm
Antenneneingang
Sender-freie
Frequenz
ca. 98 MHz
ca. 98 MHz auf Deckung
Hub ± 40 kHz,
Mod. 1 kHz
10 I.J.V
Kontrolle am Display VR 101 I> A Anzeige muß aufleuchten
AM-Oszillator
520 kHz
DC-Voltmeter an
TP 1
T 201
0,65V DC ± 0,05V
1619 kHz
TC 203 9,0 V DC ± 0,4V
150 kHz
T202
1,6 V DC ± 0,1 V
283 kHz
TC 204 5,4 V DC ± 0,4V
AM-2F, Vorkreis
AM Meßsender an
75 Ohm
Antenneneingang
999 kHz
20 p.V-1 mV, 1 kHz,
Mod. 30 %
999 kHz
T 203, T 204
Maximum
594 kHz 594 kHz
MW Ferritantenne
1404 kHz 1404 kHz
TC 201
162 kHz 162 kHz
LW Ferritantenne
252 kHz
252 kHz
TC 202
(R 501 für Displayhelligkeit)
2
