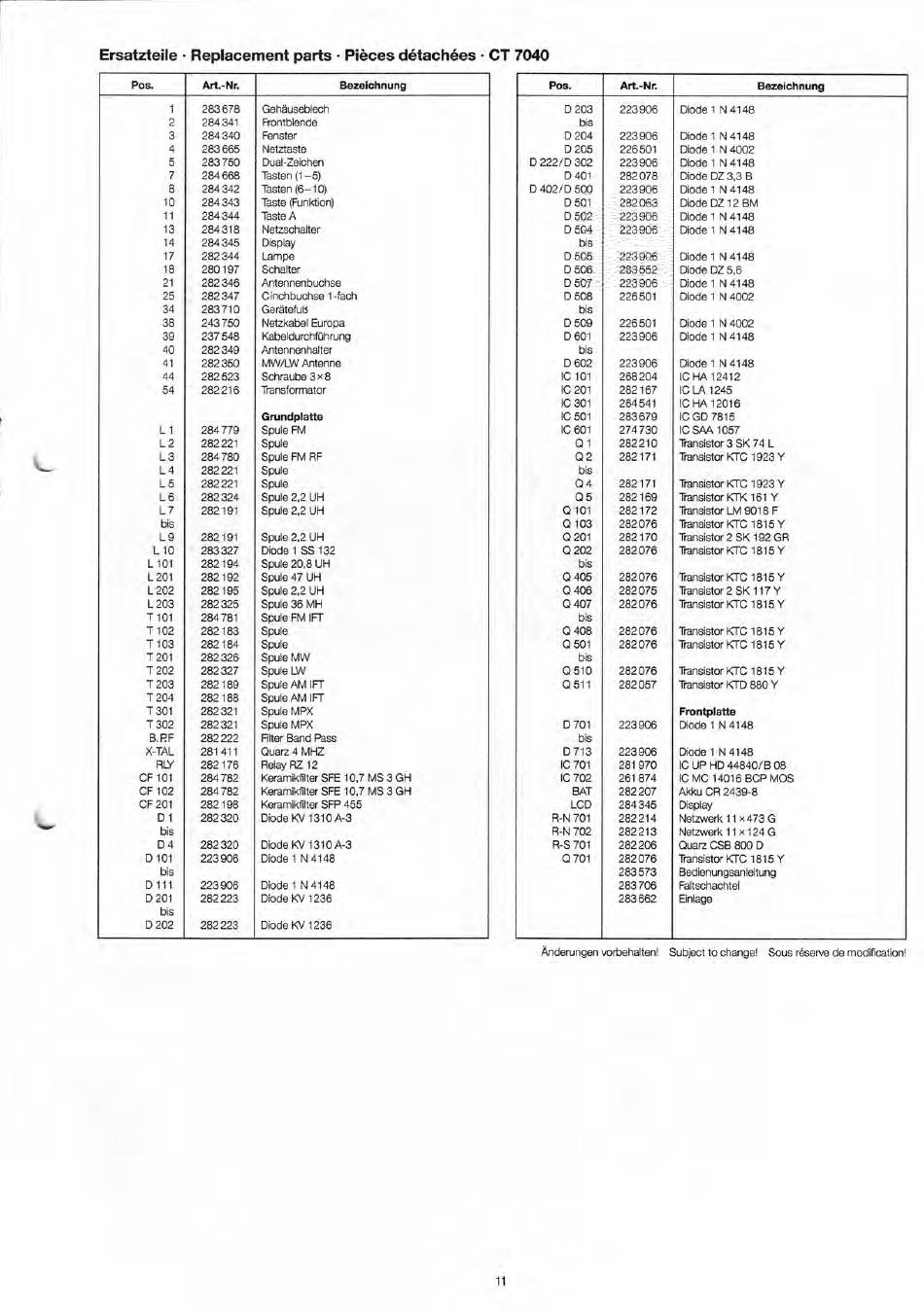

Dual Studio Concept CT 7040 Serviceanleitung Seite 11

Ersatzteile Replacement parts • PRees dätach6es • CT 7040
Pos. Art.-Nr. Bezeichnung
1 283 678 Gehäuseblech
2 284 341 Frontblende
3 284 340 Fenster
4 283 665 Netztaste
5 283 750 Dual-Zeichen
7 284 668 Tasten (1-5)
8 284 342 Tasten (6-10)
10 284 343 Taste (Funktion)
11 284 344 Taste A
13 284 318 Netzschalter
14 284 345 Display
17 282 344 Lampe
18 280 197 Schalter
21 282 346 Antennenbuchse
25 282 347 Cinchbuchse 1-fach
34 283 710 Geräteful5
38 243 750 Netzkabel Europa
39 237 548 Kabeldurchführung
40 282 349 Antennenhalter
41 282 350 MW/LW Antenne
44 282 523 Schraube 3 x8
54 282 216 Transformator
Grundplatte
L 1 284 779 Spule FM
L 2 282 221 Spule
L3 284 780 Spule FM RF
L4
282 221 Spule
L 5 282 221 Spule
L 6 282 324 Spule 2,2 UH
L7
bis
282 191 Spule 2,2 UH
L9 282 191 Spule 2,2 UH
L 10 283 327 Diode 1 SS 132
L101
282 194 Spule 20,8 UH
L 201 282 192 Spule 47 UH
L202 282 195 Spule 2,2 UH
L 203 282 325 Spule 36 MH
T 101 284781 Spule FM IFT
T102
282 183 Spule
T103 282 184
Spule
T 201 282 326 Spule MW
T 202
282 327 Spule LW
T203 282 189 Spule AM IFT
T204 282 188 Spule AM IFT
T 301 282 321 Spule MPX
T302
282 321 Spule MPX
B. PF 282 222
Filter Band Pass
X-TAL 281 411 Quarz 4 MHZ
RLY 282 176 Relay RZ 12
OF 101 284 782 Keramikfilter SFE 10,7 MS 3 GH
CF 102 284 782 Keramikfilter SFE 10,7 MS 3 GH
OF 201
282 198 Keramikfilter SFP 455
Dl
bis
282 320
Diode KV 1310 A-3
D4 282 320 Diode KV 1310 A-3
D101
bis
223 906 Diode 1 N 4148
Dill
223906
Diode 1 N4148
D201
bis
282 223 Diode KV 1236
0202
282 223 Diode KV 1236
Pos. Art.-Nr. Bezeichnung
0203
bis
223 906 Diode 1 N 4148
0204 223906 Diode 1 N 4148
D 205 226 501 Diode 1 N 4002
D 222/D 302
223 906 Diode 1 N 4148
D 401 282 078 Diode DZ 3,3 B
D 402/D 500 223 906 Diode 1 N4148
D501 282 063 Diode DZ 12 BM
D 502
223 906 Diode 1 N 4148
D504
bis
223 906
Diode 1 N 4148
D505 223 906 Diode 1 N 4148
D 506
283 552 Diode DZ 5,6
D507 223 906
Diode 1 N 4148
0 508
bis
226 501 Diode 1 N 4002
0509 226 501
Diode 1 N 4002
0601
bis
223 906 Diode 1 N4148
D 602
223 906 Diode 1 N 4148
10 101 268 204 IC HA 12412
10 201 282 167 IC LA 1245
10 301
264 541 IC HA 12016
IC 501 283 679
IC GD 7815
10601 274 730 IC SAA 1057
Q1 282 210 Transistor 3 SK 74 L
02
bis
282 171 Transistor KTC 1923V
04 282 171
Transistor KTC 1923V
05 282 169 Transistor KTK 161 Y
Q101 282 172 Transistor LM 9018 F
0 103 282 076 Transistor KTC 1815 Y
0 201 282 170 Transistor 2 SK 192 GR
Q 202
bis
282 076 Transistor KTC 1815V
0 405 282 076
Transistor KTC 1815V
0 406 282 075
Transistor 2 SK 117 Y
0 407
bis
282 076 Transistor KTC 1815V
0408 282 076 Transistor KTC 1815 Y
0501
bis
282 076 Transistor KTC 1815V
0 510 282 076 Transistor KTC 1815 Y
0511 282 057
Transistor KTD 880V
Frontplatte
0 701
bis
223 906 Diode 1 N 4148
0713
223 906 Diode 1 N 4148
10 701 281 970 IC UP HD 44840/B 08
10 702
261 874 IC MO 14016 BCP MOS
BAT 282 207
Akku CR 2439-8
LCD 284345 Display
R-N 701 282 214 Netzwerk 11 x 473 G
R-N 702
282 213 Netzwerk 11 x 124 G
R-S 701 282 206
Quarz CSB 8000
0701 282 076
Transistor KTC 1815V
283 573 Bedienungsanleitung
283 706 Faltschachtel
283662 Einlage
