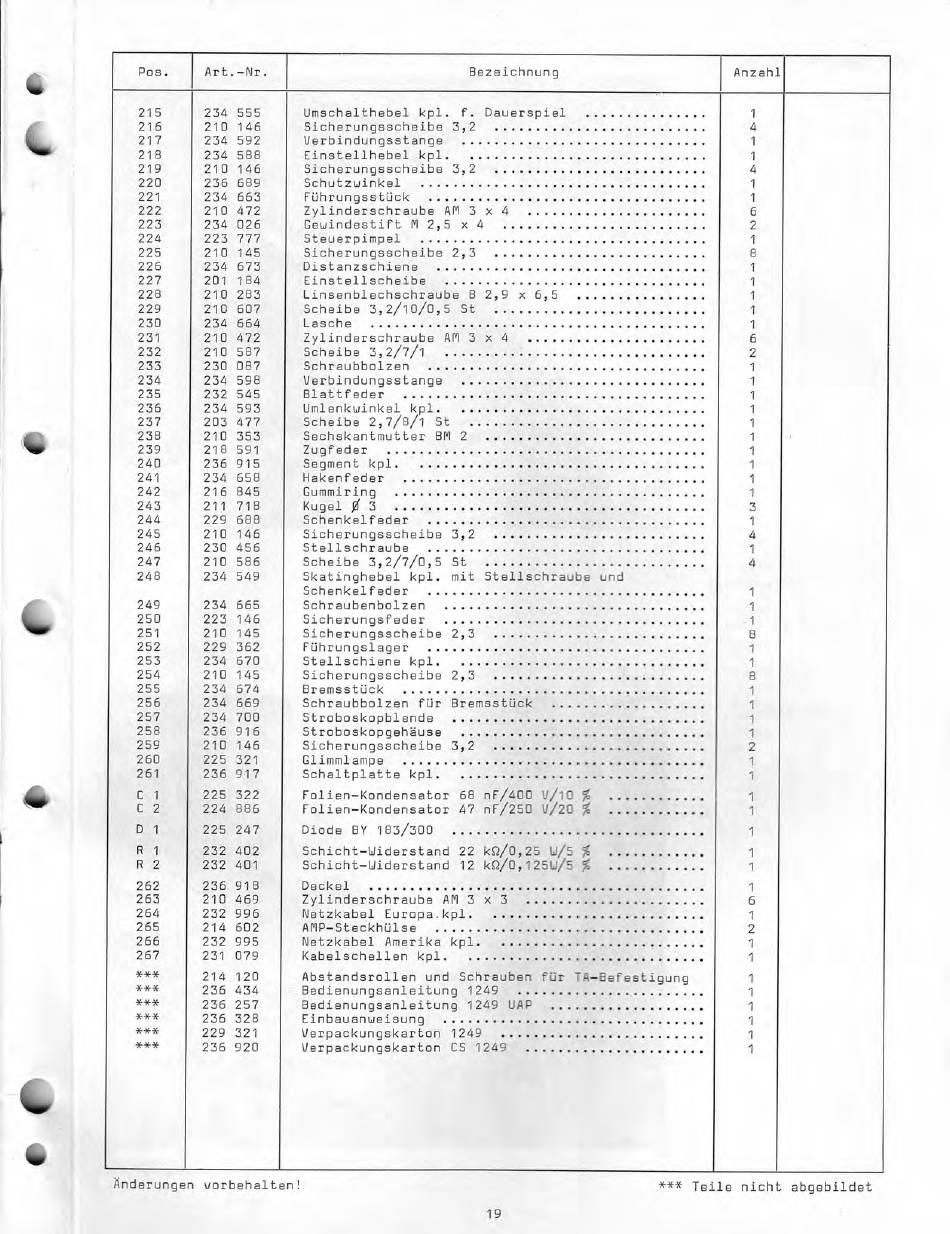

Dual 1249 Serviceanleitung Seite 19

tt.
6
Pos. Art.—Nr. Bezeichnung
Anzahl
215 234 555 Umschalthebel kpl. f. Dauerspiel
1
216 210 146 Sicherungsscheibe 3,2 4
217 234 592 Verbindungsstange 1
218 234 588 Einstellhebel kpl.
1
219 210 146 Sicherungsscheibe 3,2
4
220 236 689 Schutzwinkel
1
221 234 663 Führungsstück
1
222 210 472 Zylinderschraube AM 3 x 4 6
223 234 026 Gewindestift M 2,5 x 4
2
224
223 777
Steuerpimpel
1
225 210 145 Sicherungsscheibe 2,3 8
226 234 673 Distanzschiene
1
227 201 184 Einstellscheibe
1
228 210 283 Linsenblechschraube B 2,9 x 6,5
1
229 210 607 Scheibe 3,2/10/0,5 St
1
230 234 664 Lasche
1
231 210 472 Zylinderschraube AM 3 x 4 6
232 210 587 Scheibe 3,2/7/1
2
233 230 087 Schraubbolzen
1
234 234 598 Verbindungsstange
1
235 232 545 Blattfeder
1
236
234 593
Umlenkwinkel kpl.
1
237 203 477 Scheibe 2,7/8/ 1 St
1
238 210 353 Sechskantmutter BM 2
1
239 218 591 Zugfeder
1
240 236 915 Segment kpl.
1
241 234 658 Hakenfeder
1
242
216 B45
Gummiring
1
243 211 718 Kugel 0 3
3
244
229 688
Schenkelfeder
1
245 210 146 Sicherungsscheibe 3,2
4
246 230 456 Stellschraube
1
247 210 586 Scheibe 3,2/7/0,5 St
4
248 234 549 Skatinghebel kpl. mit Stellschraube und
Schenkelfeder
1
249 234 665 Schraubenbolzen
1
250 223 146 Sicherungsfeder
1
251 210 145 Sicherungsscheibe 2,3 8
252 229 362 Führungslager
1
253 234 670 Stellschiene kpl.
1
254 210 145
Sicherungsscheibe 2,3
8
255
234 674 Bremsstück
1
256
234 669 Schraubbolzen für Bremsstück
1
257 234 700 Stroboskopblende
1
258 236 916
Stroboskopgehäuse
1
259
210 146
Sicherungsscheibe 3,2 2
260 225 321
Glimmlampe
1
261 236 917
Schaltplatte kpl.
1
C 1 225 322 Folien —Kondensator 68 nF/400 V/10 %
1
C 2 224 886
Folien —Kondensator 47 nF/250 V/20 %
1
D 1 225 247
Diode BV 183/300
1
R 1
232 402 Schicht—Widerstand 22 k0/0,25 W/5 %
1
R 2 232 401
Schicht—Widerstand 12 kO/0,125W/5 %
1
262 236 918 Deckel
1
263
210 469 Zylinderschraube AM 3 x 3
6
264
232 996 Netzkabel Europa.kpl.
1
265
214 602 AMP—Steckhülse
2
266 232 995 Netzkabel Amerika kpl.
1
267 231 079 Kabelschellen kpl.
1
***
214 120 Abstandsrollen und Schrauben für TA—Befestigung
1
***
236 434 Bedienungsanleitung 1249
1
***
236 257 Bedienungsanleitung 1249 UAP
1
***
236 328 Einbauanweisung
1
***
229 321
Verpackungskarton 1249
1
***
236 920 Verpackungskarton CS 1249
1
Änderungen vorbehalten!
19
*** Teile nicht abgebildet
