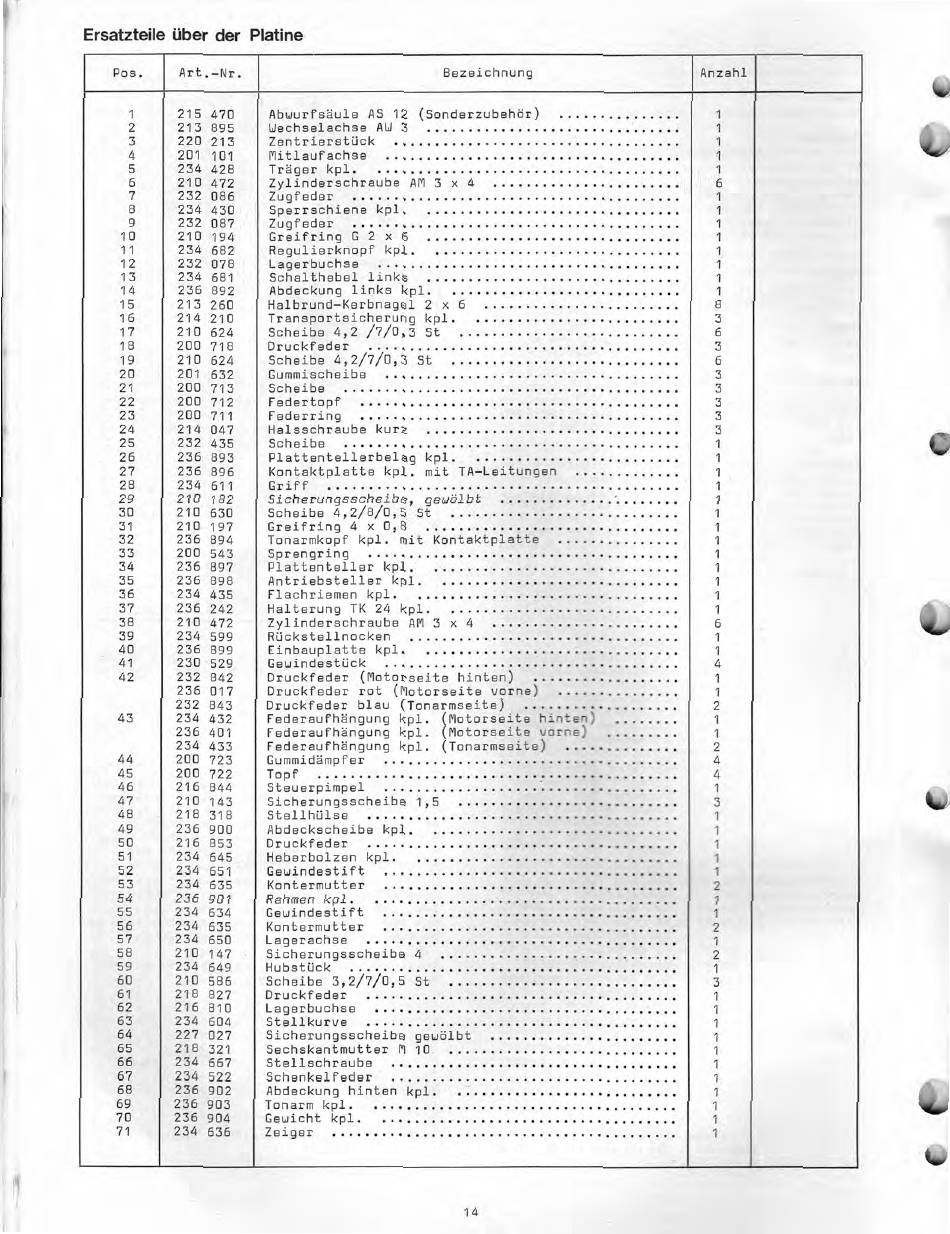

Dual 1249 Serviceanleitung Seite 14

Ersatzteile über der Platine
Pos. Art.—Nr.
Bezeichnung
Anzahl
1 215 470 Abwurfsäule AS 12 (Sonderzubehör) 1
2 213 895 Wechselachse AW 3
1
3 220 213 Zentrierstück 1
4 201 101 Mitlaufachse
1
5 234 428 Träger kpl. 1
6 210 472 Zylinderschraube AM 3 x 4 6
7 232 086 Zugfeder 1
8 234 430
Sperrschiene kpl.
1
9 232 087 Zugfeder 1
10 210 194 Greifring G 2 x 6
1
11 234 682 Regulierknopf kpl.
1
12 232 078 Lagerbuchse
1
13 234 681
Schalthebel links
1
14 236 892 Abdeckung links kpl.
1
15 213 260 Halbrund —Kerbnagel 2 x 6
8
16
214 210
Transportsicherung kpl. 3
17 210 624
Scheibe 4,2 /7/0,3 St
6
18 200 718 Druckfeder 3
19 210 624 Scheibe 4,2/7/0,3 St
6
20 201 632
Gummischeibe
3
21 200 713 Scheibe 3
22 200 712 Federtopf 3
23 200 711 Federring 3
24 214 047 Halsschraube kurz 3
25 232 435 Scheibe 1
26 236 893 Plattentellerbelag kpl.
1
27 236 896 Kontaktplatte kpl. mit TA—Leitungen
1
28 234 611
Griff 1
29 210 182 Sicherungsscheibe, gewölbt
1
30 210 630 Scheibe 4,2/8/0,5 St
1
31 210 197
Greifring 4 x 0,8
1
32 236 894 Tonarmkopf kpl. mit Kontaktplatte
1
33 200 543 Sprengring 1
34 236 897 Plattenteller kpl.
1
35 236 898 Antriebsteller kpl.
1
36
234 435 Flachriemen kpl.
1
37 236 242 Halterung TK 24 kpl.
1
38 210 472 Zylinderschraube AM 3 x 4 6
39 234 599 Rückstellnocken
1
40 236 899 Einbauplatte kpl.
1
41 230 529 Gewindestück
4
42 232 842 Druckfeder (Motorseite hinten)
1
236 017 Druckfeder rot (Motorseite vorne)
1
232 843 Druckfeder blau (Tonarmseite)
2
43 234 432 Federaufhängung kpl. (Motorseite hinten)
1
236 401 Federaufhängung kpl. (Motorseite vorne)
1
234 433 Federaufhängung kpl. (Tonarmseite)
2
44 200 723 Gummidämpfer
4
45 200 722
Topf 4
46
216 844 Steuerpimpel
1
47 210 143 Sicherungsscheibe 1,5 3
48
218 318 Stellhülse
1
49 236 900
Abdeckscheibe kpl. 1
50 216 853
Druckfeder 1
51 234 645 Heberbolzen kpl.
1
52
234 651 Gewindestift
1
53 234 635
Kontermutter
2
54 236 901
Rahmen kpl.
1
55 234 634 Gewindestift
1
56 234 635 Kontermutter
2
57 234 650
Lagerachse
1
58 210 147 Sicherungsscheibe 4
2
59 234 649 Hubstück
1
60 210 586
Scheibe 3,2/7/0,5 St
3
61 218 827
Druckfeder
1
62 216 810
Lagerbuchse
1
63
234 604
Stellkurve
1
64
227 027 Sicherungsscheibe gewölbt
1
65 218 321
Sechskantmutter M 10
1
66 234 667
Stellschraube
1
67 234 522
Schenkelfeder
1
68
236 902 Abdeckung hinten kpl.
1
69 236 903
Tonarm kpl.
1
70 236 904
Gewicht kpl.
1
71 234 636 Zeiger
1
