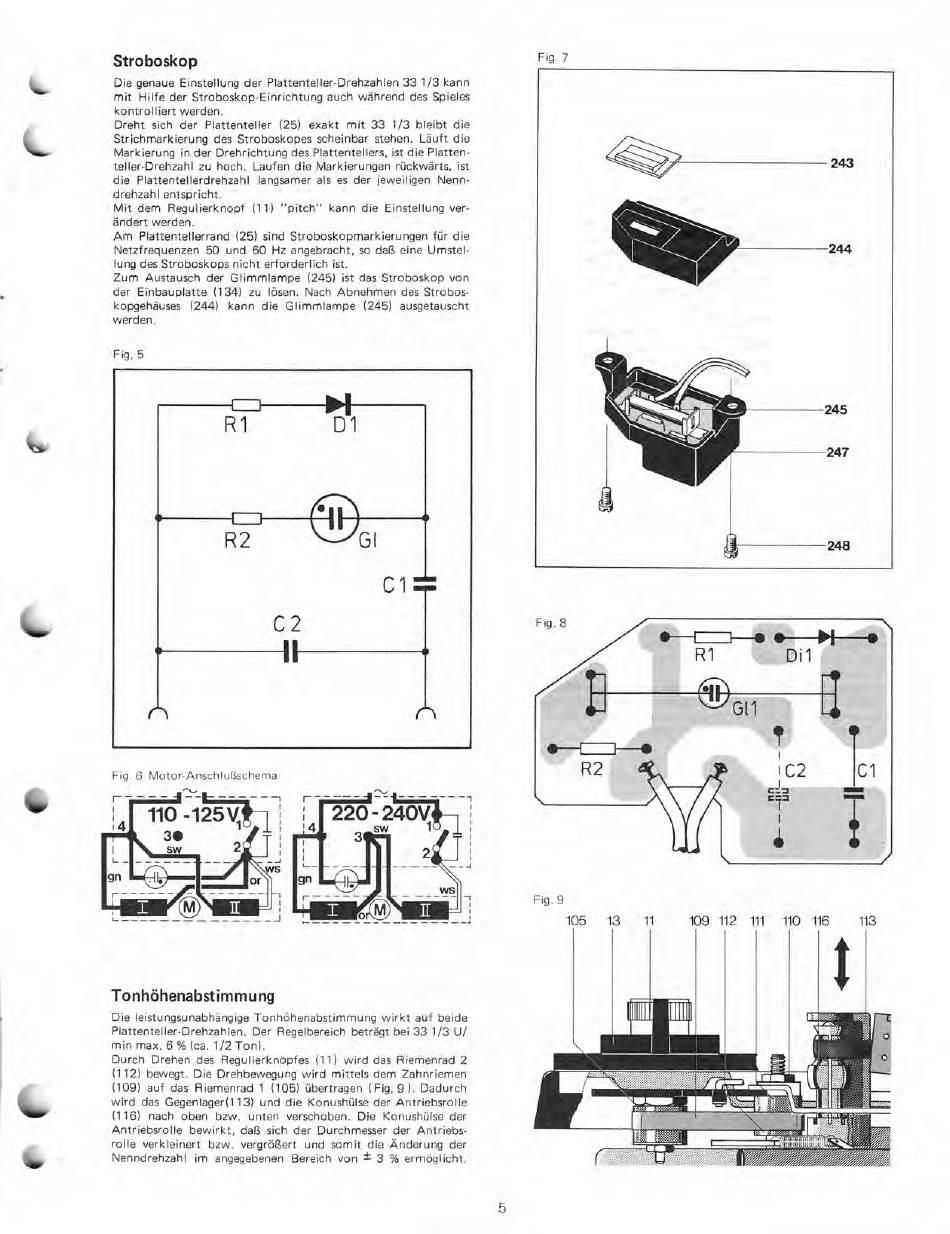

Stroboskop
Die genaue Einstellung der Plattenteller-Drehzahlen 33 1/3 kann
mit Hilfe der Stroboskop-Einrichtung auch während des Spieles
kontrolliert werden.
Dreht sich der Plattenteller (25) exakt mit 33 1/3 bleibt die
Strichmarkierung des Stroboskopes scheinbar stehen. Läuft die
Markierung in der Drehrichtung des Plattentellers, ist die Platten-
teller-Drehzahl zu hoch. Laufen die Markierungen rückwärts, ist
die Plattentellerdrehzahl langsamer als es der jeweiligen Nenn-
drehzahl entspricht.
Mit dem Regulierknopf (11) "pitch" kann die Einstellung ver-
ändert werden.
Am Plattentellerrand (25) sind Stroboskopmarkierungen für die
Netzfrequenzen 50 und 60 Hz angebracht, so daß eine Umstel-
lung des Stroboskops nicht erforderlich ist.
Zum Austausch der Glimmlampe (245) ist das Stroboskop von
der Einbauplatte (134) zu lösen. Nach Abnehmen des Strobos-
kopgehäuses (244) kann die Glimmlampe (245) ausgetauscht
werden.
Fig. 5
R1 D1
R2
C2
Fig. 6 Motor-Anschlußschema
110 -125V i
30
sw
Tonhöhenabstimmung
Die leistungsunabhängige Tonhöhenabstimmung wirkt auf beide
Plattenteller-Drehzahlen. Der Regelbereich beträgt bei 33 1/3 U/
min max. 6% (ca. 1/2 Ton).
Durch Drehen des Regulierknopfes (11) wird das Riemenrad 2
(112) bewegt. Die Drehbewegung wird mittels dem Zahnriemen
(109) auf das Riemenrad 1 (105) übertragen (Fig. 9). Dadurch
wird das Gegenlager(113) und die Konushülse der Antriebsrolle
(116) nach oben bzw. unten verschoben. Die Konushülse der
Antriebsrolle bewirkt, daß sich der Durchmesser der Antriebs-
rolle verkleinert bzw. vergrößert und somit die Änderung der
Nenndrehzahl im angegebenen Bereich von ± 3 % ermöglicht.
109 112 111 110 116 113
Fig. 7
Fig. 9
105 13 11
WM.
5
