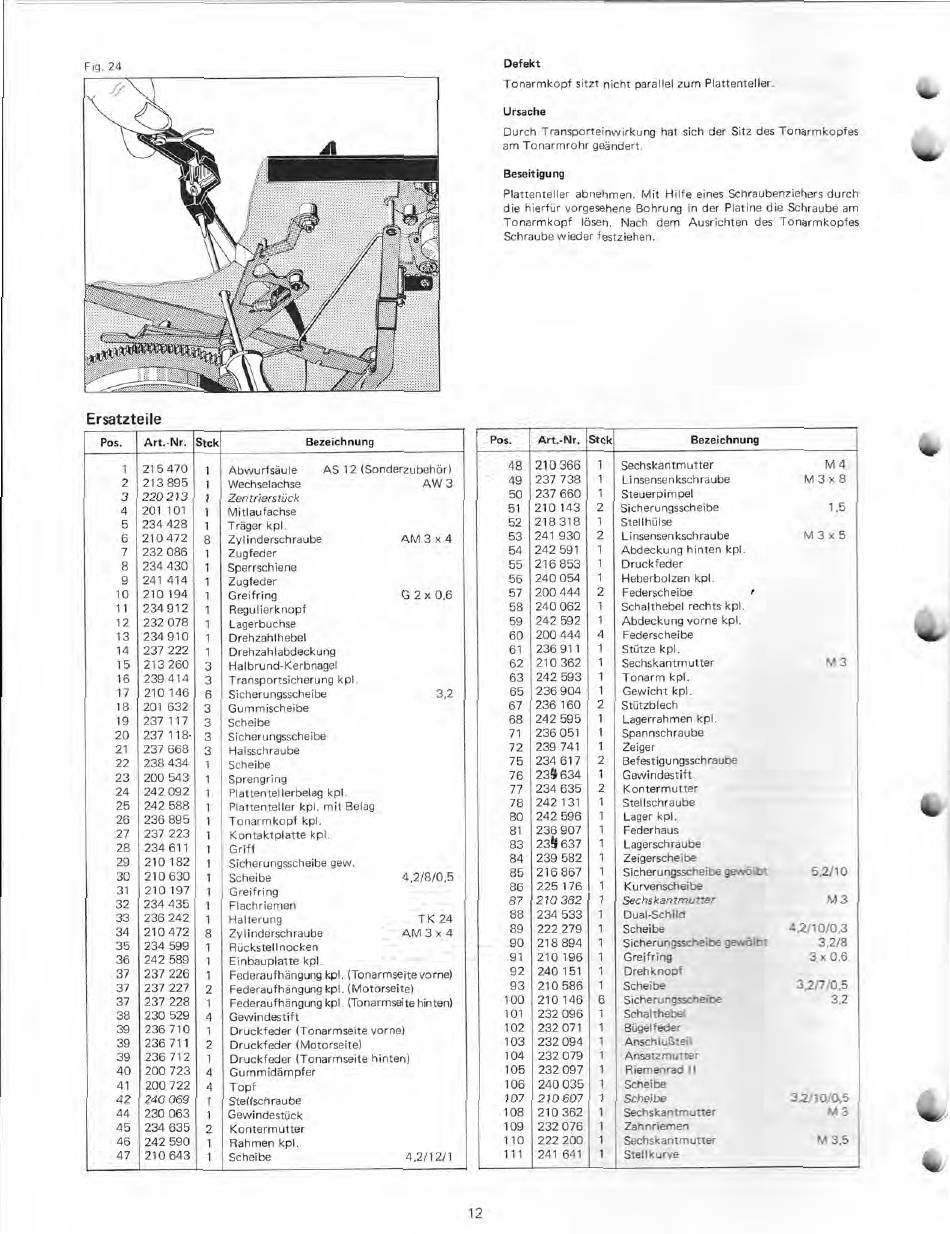

Dual 1245 Serviceanleitung Seite 12

Fig. 24
7211
Ersatzteile
Pos. Art.-Nr. Stck
Bezeichnung
1 215 470
1 Abwurfsäule AS 12 (Sonderzubehör)
2 213 895 1
Wechselachse
AW 3
3 220 213 1 Zentrierstück
4 201 101 1 Mitlaufachse
5 234 428 1 Träger kpl.
• 6 210 472 8 Zylinderschraube
AM 3 x 4
7 232 086
1 Zugfeder
8 234 430
1 Sperrschiene
9
241 414
1 Zugfeder
10 210 194 1 Greifring G 2 x 0,6
11
234 912 1
Regulierknopf
12 232 078 1
Lagerbuchse
13 234 910 1 Drehzahlhebel
14 237 222 1 Drehzahlabdeckung
15 213 260 3 Halbrund-Kerbnagel
16 239 414
3
Transportsicherung kpl.
17 210 146 6 Sicherungsscheibe 3,2
18 201 632
3 Gummischeibe
19 237 117 3
Scheibe
20 237 118. 3
Sicherungsscheibe
21 237 668
3 Halsschraube
22
238 434 1
Scheibe
23 200 543
1 Sprengring
24 242 092
1 Plattentellerbelag kpl.
25 242 588
1 Plattenteller kpl. mit Belag
26 236 895
1 Tonarmkopf kpl.
27 237 223 1 Kontaktplatte kpl.
28 234 611 1
Griff
29 210 182
1 Sicherungsscheibe gew.
30 210 630
1 Scheibe
4,2/8/0,5
31
210 197 1 Greifring
32 234 435 1
Flachriemen
33 236 242 1
Halterung
TK 24
34 210 472 8 Zylinderschraube AM 3 x 4
35
234 599 1
Rückstellnocken
36
242 589 1 Einbauplatte kpl.
37 237 226
1 Federaufhängung kpl. (Tonarmseite vorne)
37 237 227
2 Federaufhängung kpl. (Motorseite)
37 237 228
1 Federaufhängung kpl. (Tonarmseite hinten)
38 230 529
4 Gewindestift
39 236 710
1 Druckfeder (Tonarmseite vorne)
39 236 711
2
Druckfeder (Motorseite)
39 236 712
1 Druckfeder (Tonarmseite hinten)
40 200 723
4 Gummidämpfer
41 200 722
4 Topf
42 240 069 1
Stellschraube
44 230 063 1
Gewindestück
45 234 635
2 Kontermutter
46
242 590 1 Rahmen kpl.
47 210 643
1 Scheibe 4,2/12/1
Defekt
Tonarmkopf sitzt nicht parallel zum Plattenteller.
Ursache
Durch Transporteinwirkung hat sich der Sitz des Tonarmkopfes
am Tonarmrohr geändert.
Beseitigung
Plattenteller abnehmen. Mit Hilfe eines Schraubenziehers durch
die hierfür vorgesehene Bohrung in der Platine die Schraube am
Tonarmkopf lösen. Nach dem Ausrichten des Tonarmkopfes
Schraube wieder festziehen.
Pos. Art.-Nr. Stck Bezeichnung
48
210 366 1 Sechskantmutter
M 4
49
237 738 1 Linsensenkschraube
M 3 x 8
50 237 660 1
Steuerpimpel
51 210 143 2
Sicherungsscheibe
1,5
52 218 318 1 Stellhülse
53 241 930 2
Linsensenkschraube M 3 x 5
54
242 591 1
Abdeckung hinten kpl.
55 216 853 1 Druckfeder
56 240 054 1 Heberbolzen kpl.
57
200 444 2 Federscheibe t
58 240 062 1
Schalthebel rechts kpl.
59 242 592 1
Abdeckung vorne kpl.
60 200 444 4
Federscheibe
61 236 911 1
Stütze kpl.
62 210 362 1
Sechskantmutter M 3
63 242 593 1 Tonarm kpl.
65 236 904 1
Gewicht kpl.
67 236 160 2 Stützblech
68 242 595 1
Lagerrahmen kpl.
71 236 051 1
Spannschraube
72 239 741 1 Zeiger
75 234 617 2
Befestigungsschraube
76 23e634 1
Gewindestift
77
234 635 2 Kontermutter
78 242 131 1 Stellschraube
80 242 596 1 Lager kpl.
81 236 907 1 Federhaus
83
23637 1
Lagerschraube
84
239 582 1
Zeigerscheibe
85 216 867 1
Sicherungsscheibe gewölbt 5,2/10
86 225 176 1
Kurvenscheibe
87 210 362 1
Sechskantmutter
M 3
88 234 533 1 Dual-Schild
89 222 279 1
Scheibe
42/10/0,3
90
218 894
1 Sicherungescheibe gewölbt 3,2/8
91 210 196 1
Greifring 3 x 0,6
92 240 151 1
Drehknopf
93 210 586 1 Scheibe
32/7/0,5
100 210 146 6 Sicherungsscheibe
3,2
101 232 096 1 Schalthebel
102
232 071
1
Bügelfeder
103
232 094 1
Anschlußteil
104
232 079 1
Ansatzmutter
105 232 097 1 R iemenrad I I
106
240 035 1
Scheibe
107 210 607 1
Scheibe 32/10/D5
108 210 362 1
Sechskantmutter
M 3
109 232 076 1
Zahnriemen
110 222 200 1
Sechskantmutter M 3,5
111 241 641 1
Stellkurve
