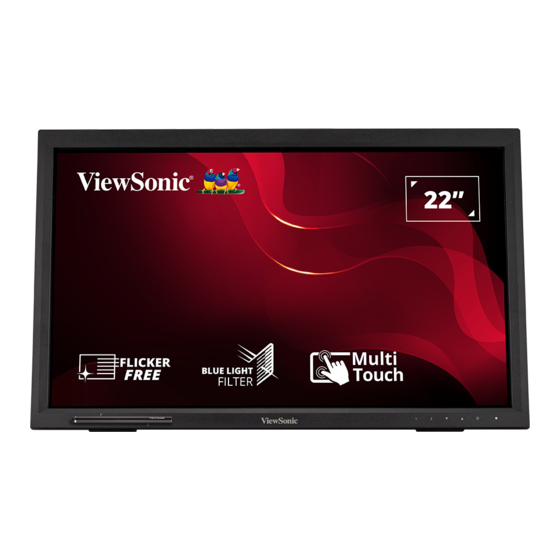

- Seite 1 TD2223-2 Anzeige Bedienungsanleitung Modell VS19630 P/N: TD2223-2...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
- Seite 3 Sicherheitshinweise • Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. • Bewahren Sie diese Anweisungen an einem sicheren Ort auf. • Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. • Mindestens 45 cm vom Display entfernt. • Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine angemessene Belüftung gewährleistet bleibt.
- Seite 4 • Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. • Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestattet, von denen einer breiter als der andere ist.
- Seite 5 • Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war.
- Seite 6 Inhalt Sicherheitshinweise ............. 3 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Grundeinstellungen ........... 10 Ständer anpassen ....................10 Ständer entfernen und Monitor montieren ............11 Sicherheitssteckplatz verwenden .................12 Verbindungen herstellen ........... 13 An Stromversorgung anschließen .................13 Externe Geräte anschließen .................14 HDMI-Verbindung ....................14 DVI-Verbindung .....................
- Seite 7 Anhang ..............32 Technische Daten ....................32 Glossar ........................35 Problemlösung ......................40 Wartung ........................43 Allgemeine Vorsichtsmaßnahmen ................ 43 Bildschirm reinigen ....................43 Gehäuse reinigen ....................43 Informationen zu Richtlinien und Service ....44 Informationen zur Konformität ................44 FCC-Erklärung ......................44 Industry-Canada-Erklärung ................... 44 CE-Konformität für europäische Länder ..............
- Seite 8 Einleitung Lieferumfang • Touch-Display • Netzkabel • HDMI-Kabel • USB-2.0-Upstream-Kabel (Type B zu Type A) • Audiokabel • Schnellstartanleitung Hinweis: Mitgelieferte Netzkabel und Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.
- Seite 9 Übersicht Vorderansicht Bildschirm Betriebsanzeige-LED Magnetischer Punkt ▲ Ein-/Austaste Rückansicht Sicherheitssteckplatz AC IN HDMI Audio In Audio Out USB Downstream USB Upstream Hinweis: Weitere Informationen über die Taste 1/2/ und ihre Funktionen ▲ ▼ finden Sie unter Abschnitt „Schnelltasten“ auf Seite 25.
- Seite 10 Grundeinstellungen Dieser Abschnitt bietet detaillierte Anweisungen zur Einrichtung Ihres Monitors. Ständer anpassen 1. Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem flachen, stabilen Untergrund. 2. Ständer vorsichtig anheben und ausziehen, während Sie mit einer Hand Druck nach unten auf den Monitor ausüben. 3.
- Seite 11 Ständer entfernen und Monitor montieren Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Hinweis: Nur zur Verwendung mit UL-zertifiziertem Wandmontageset/- halterung. Wenden Sie sich für ein Wandmontageset oder einen höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort. Maximale Lochmuster Schnittstellenpad Schraubenspe- Padloch quantität...
- Seite 12 Sicherheitssteckplatz verwenden Schützen Sie Ihr Gerät vor Diebstahl, indem Sie eine Schlossvorrichtung zur Sicherung des Gerätes an einem festen Gegenstand verwenden. Zudem kann die Befestigung des Monitors an einer Wand oder einem festen Gegenstand mit einem Sicherheitskabel dabei helfen, das Gewicht des Monitors zu tragen, damit der Monitor nicht umkippen.
- Seite 13 Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Monitors mit anderen Geräten. An Stromversorgung anschließen 1. Verbinden Sie das Netzkabel mit dem Wechselspannungseingang an der Rückseite des Gerätes. 2. Stecken Sie den Netzstecker in eine Steckdose.
- Seite 14 Externe Geräte anschließen HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Monitors. Verbinden Sie dann das andere Kabelende mit dem HDMI-Anschluss Ihres Computers. Hinweis: Der Monitor ist mit einem HDMI-1.4-Anschluss ausgestattet.
- Seite 15 DVI-Verbindung Verbinden Sie ein Ende eines DVI-Kabels mit dem DVI-Anschluss Ihres Monitors. Verbinden Sie dann das andere Kabelende mit dem DVI-Anschluss Ihres Computers.
- Seite 16 VGA-Verbindung Verbinden Sie ein Ende eines VGA-Kabels mit dem VGA-Anschluss Ihres Monitors. Verbinden Sie dann das andere Kabelende mit dem VGA-Anschluss Ihres Computers.
- Seite 17 Audioverbindung Schließen Sie ein Audiokabel an den Audioeingang/Audioausgang des Monitors an. Verbinden Sie das andere Ende mit Ihrem Computer (AUdioeingang) oder Ohr-/ Kopfhörer (Audioausgang). Hinweis: Der Monitor ist zudem mit zwei Lautsprechern ausgestattet.
- Seite 18 USB-Verbindung Verbinden Sie ein Ende eines USB-Kabels mit einem USB-Anschluss des Monitors. Verbinden Sie dann das andere Kabelende mit einem USB-Anschluss Ihres Computers. Hinweis: Der Monitor unterstützt zwei (2) Arten von USB-Anschlüssen. Beachten Sie beim Anschluss die folgenden Richtlinien: • Zwei (2) USB-Type-A-Anschlüsse: Verbindung für Ihre Type-A- Peripheriegeräte (z.
- Seite 19 Berührungsfunktionssteuerung Stellen Sie vor Verwendung der Berührungsfunktion sicher, dass das USB-Type-B-zu- Type-A-Kabel mit Ihrem Computer verbunden ist und das Windows-Betriebssystem läuft. Bitte beachten Sie bei Verwendung der Berührungsfunktion: • Die Fortsetzung der Berührungsfunktion dauert etwa fünf (5) Sekunden, wenn das USB-Kabel getrennt und wieder angeschlossen wird oder der Computer aus dem Ruhezustand aufgeweckt wird.
- Seite 20 Berührungsgenauigkeit • Berührungsgenauigkeit ist ± 2 mm in den 90 % des berührungsaktiven Bereicsh in der Mitte. • Berührungsgröße bei 10 % am Rand beträgt ≥ 8 mm (wie nachstehend abgebildet). Der Bereich am Rand ohne schwarze Tinte unterstützt möglicherweise keine Berührungssteuerung. •...
- Seite 21 Monitor verwenden Betrachtungswinkel anpassen Neigungswinkel anpassen Neigen Sie den Monitorständer auf den gewünschten Betrachtungswinkel nach vorne oder hinten (20 bis 40 °).
- Seite 22 Gerät ein- und ausschalten 1. Schließen Sie den Netzstecker an eine Steckdose an. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, drücken Sie die Ein-/ Austaste noch einmal. Hinweis: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist.
- Seite 23 Audio Adjust Lautstärke anpassen oder Ton stumm schalten. (Audio Einstellungen) Wählen Sie eine der voreingestellten Color Adjust (Farbeinst.) Farbeinstellungen. Zeigt den Timing-Modus (Videosignaleingang) Information von der Grafikkarte im Computer, die LCD- (Informationen) Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite.
- Seite 24 Menü Beschreibung Manual Image Adjust Sie können manuell eine Vielzahl von (Manuelle Bildqualitätseinstellungen vornehmen. Bildanpassung) Setup Menu Passen Sie hierüber die Menüeinstellungen der Bildschirmanzeige an. (Einstellungen-Menü) Memory Recall Setzt die Einstellungen auf die Werkseinstellungen zurück. (Speicher abrufen)
- Seite 25 Schnelltasten Wenn das Bildschirmmenü ausgeblendet ist, können Sie über die Bedienfeldtasten schnell auf spezielle Funktionen zugreifen. Taste Beschreibung Halten Sie die Tasten zum Freigeben/Sperren des Bildschirmmenüs gedrückt. Halten Sie beide Taste bei eingeblendetem Menü zum Sperren/ Freigeben des Bildschirmmenüs weitere 10 Sekunden gedrückt. Falls das Bildschirmmenü...
- Seite 26 Taste Beschreibung Drücken Sie die Tasten zum Umschalten zwischen DDC/CI und DDC/2B Hinweis: DDC/CI ist die Standardeinstellung. Drücken sie die Taste zum Aufrufen des Contrast (Kontrast)- Menüs. Drücken sie die Taste zum Aufrufen des Color Adjust (Farbeinst.)- Menüs. Drücken Sie die Taste zum Umschalten zwischen Eingangsquellen.
- Seite 27 Einstellungen konfigurieren Allgemeine Aktionen 1. Drücken Sie zur Anzeige des OSD-Menüs die Taste 1. A U T O I M A G E A D J U S T A S T / B R I G H T N E S S L E C T J U S T J U S T...
- Seite 28 3. Drücken Sie zur Auswahl der gewünschten Menüoption ‚ oder . Drücken Sie dann zum Aufrufen des Untermenüs die Taste 2. M A N U A L I M A G E A D J U S T E C O M O D E S T A N D A R D O P T I M I Z E C O N S E R V E...
- Seite 29 Bildschirmmenübaum Hauptmenü Untermenü Menüoption Auto Image Adjust Contrast (-/+, 0~100) Contrast/Brightness Brightness (-/+, 0~100) Input Select HDMI Volume (-/+, 0~100) Mute Audio Adjust HDMI Audio Input Audio In sRGB Bluish Cool Native Color Adjust Warm (-/+, 0~100) User Color Green (-/+, 0~100) Blue (-/+, 0~100)
- Seite 30 Hauptmenü Untermenü Menüoption Standard Manual Image ECO Mode Optimize Adjust Conserve Blue Light Filter (-/+, 0~100) English Français Deutsch Español Italiano Suomi Русский Türkçe Language Select 日本語 Setup Menu 한국어 繁體中文 简体中文 Česká Svenska Tiếng Việt Resolution Notice H. Position (-/+, 0~100) OSD Position V.
- Seite 31 Hauptmenü Untermenü Menüoption 0° OSD Pivot +90° -90° OSD Timeout (-/+, 5/15/30/60) OSD Background Auto Power Off 30 Minutes 45 Minutes Setup Menu Sleep 60 Minutes 120 Minutes Power Indicator Boot Up Screen Single Point Touch Touch Screen Touch Disable Memory Recall...
- Seite 32 Anhang Technische Daten Element Kategorie Technische Daten a-Si, TFT Aktivmatrix 1920 x 1080 LCD; 0,249 (H) x 0,241 (V) mm Pixelabstand Anzeigegröße 54,5 cm, 22 in (21,5 in sichtbar) Glasoberfläche Glanzbehandlung (Trübung 1 %, 7H) RGB Analog (75 Ω) :24~82 kHz, f :50~75 Hz Eingangssignal Videosync...
- Seite 33 Element Kategorie Technische Daten • 1920 x 1080 bei 50, 60, 75 Hz • 1680 x 1050 bei 60 Hz • 1600 x 1200 bei 60 Hz • 1600 x 900 bei 60 Hz • 1440 x 900 bei 60, 75 Hz •...
- Seite 34 Stellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timing-Modi überschritten werden; andernfalls kann es zu irreparablen Beschädigungen des Anzeigegerätes kommen. Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle. Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI- Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
- Seite 35 Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
- Seite 36 Color Adjust (Farbeinst.) Bietet verschiedene Modi zur Farbanpassung, mit denen Sie die Farbeinstellungen ganz nach Bedarf anpassen können. Color Format (Farbformat) Der Monitor kann den Farbbereich des Eingangssignals automatisch erkennen. Sie können die Farbbereich-Optionen manuell auf den richtigen Farbbereich einstellen, falls die Farben nicht richtig angezeigt werden. Color Space (Farbraum) Ermöglicht die Auswahl, welcher Farbraum für die Monitorfarbausgabe verwendet werden soll (RGB, YUV).
- Seite 37 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
- Seite 38 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. Memory Recall (Speicher abrufen) Setzt die Einstellungen auf die werkseitigen Standardeinstellungen zurück, wenn der Monitor in einem in den technischen Daten dieser Anleitung aufgelisteten voreingestellten Timing-Modus betrieben wird.
- Seite 39 Sharpness (Bildschärfe) Passen Sie hierüber die Bildqualität des Monitors an. ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
- Seite 40 Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Monitors auftreten könnten. Problem Lösungsvorschläge • Achten Sie darauf, den Monitor über die Ein-/ Gerät lässt sich nicht Austaste einzuschalten. einschalten • Achten Sie darauf, dass das Netzkabel richtig und sicher mit Monitor und Steckdose verbunden ist.
- Seite 41 Problem Lösungsvorschläge Die Bildschirmanzeige • Passen Sie die horizontalen und vertikalen ist nicht richtig Bedienelemente über das Bildschirmmenü an. zentriert. • Prüfen Sie das Seitenverhältnis. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. Der Bildschirm • Stellen Sie sicher, dass Blue Light Filter (Blaulichtfilter) erscheint gelblich auf Off (Aus) gesetzt ist.
- Seite 42 Problem Lösungsvorschläge Das externe Gerät ist • Stellen Sie sicher, dass das Gerät eingeschaltet ist angeschlossen , aber • Passen Sie Helligkeit und Kontrast über das es erscheint kein Bild Bildschirmmenü an. am Bildschirm. • Prüfen Sie, ob das Anschlusskabel sicher und richtig angeschlossen ist.
- Seite 43 • ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden.
- Seite 44 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
- Seite 45 Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
- Seite 46 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 47 Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
- Seite 48 Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Seite 49 Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab.
- Seite 50 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 51 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
