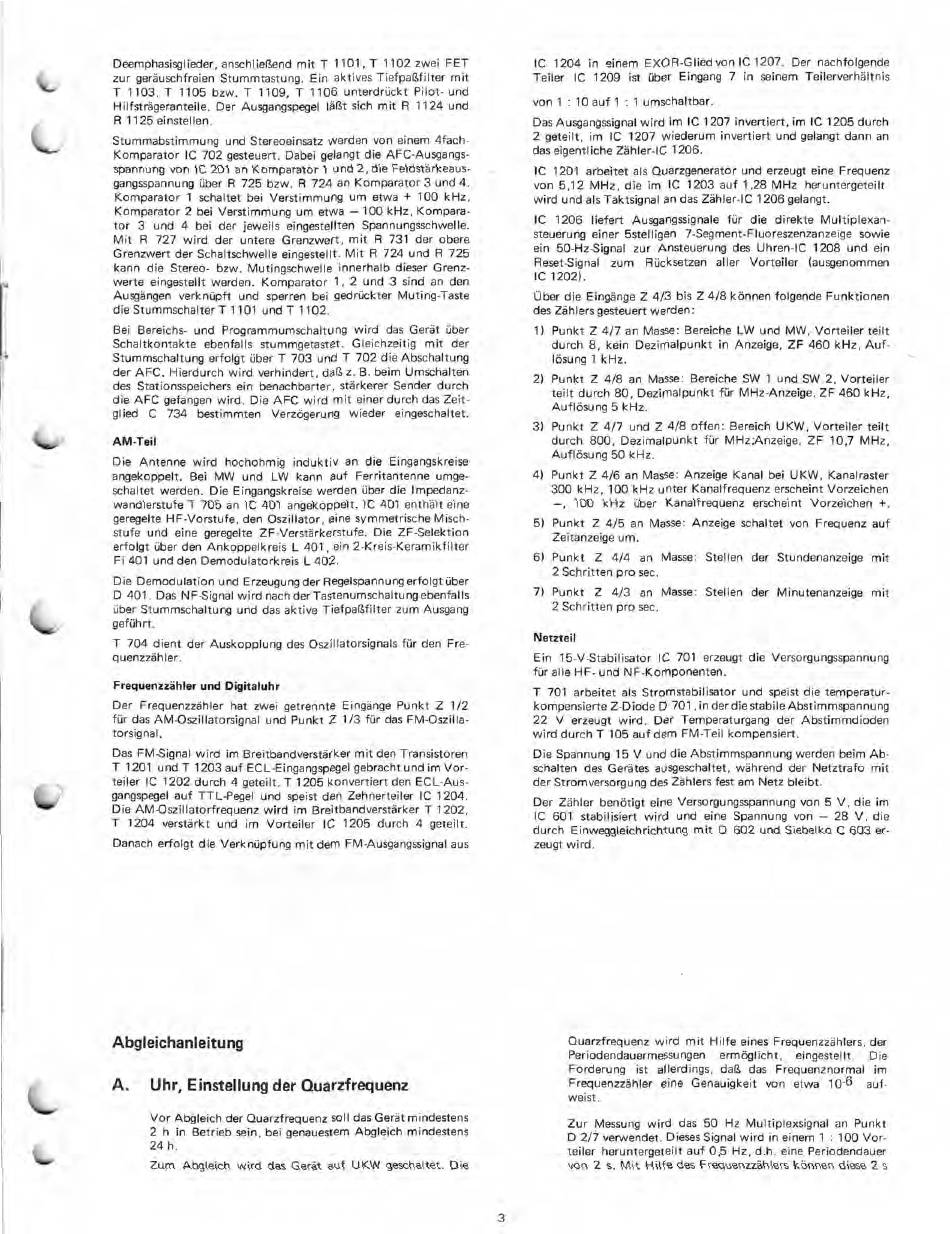

Deemphasisglieder, anschließend mit T 1101, T 1102 zwei FET
zur geräuschfreien Stummtastung. Ein aktives Tiefpaßfilter mit
T 1103, T 1105 bzw. T 1109, T 1106 unterdrückt Pilot-und
Hilfsträgeranteile. Der Ausgangspegel läßt sich mit R 1124 und
R 1125 einstellen.
Stummabstimmung und Stereoeinsatz werden von einem 4fach-
Komparator IC 702 gesteuert. Dabei gelangt die AFC-Ausgangs-
spannung von IC 201 an Komparator 1 und 2, die Feldstärkeaus-
gangsspannung über R 725 bzw. R 724 an Komparator 3 und 4.
Komparator 1 schaltet bei Verstimmung um etwa + 100 kHz,
Komparator 2 bei Verstimmung um etwa — 100 kHz, Kompara-
tor 3 und 4 bei der jeweils eingestellten Spannungsschwelle.
Mit R 727 wird der untere Grenzwert, mit R 731 der obere
Grenzwert der Schaltschwelle eingestellt. Mit R 724 und R 725
kann die Stereo- bzw. Mutingschwelle innerhalb dieser Grenz-
werte eingestellt werden. Komparator 1, 2 und 3 sind an den
Ausgängen verknüpft und sperren bei gedrückter Muting-Taste
die Stummschalter T 1101 und T 1102.
Bei Bereichs- und Programmumschaltung wird das Gerät über
Schaltkontakte ebenfalls stummgetastet. Gleichzeitig mit der
Stummschaltung erfolgt über T 703 und T 702 die Abschaltung
der AFC. Hierdurch wird verhindert, daß z. B. beim Umschalten
des Stationsspeichers ein benachbarter, stärkerer Sender durch
die AFC gefangen wird. Die AFC wird mit einer durch das Zeit-
glied C 734 bestimmten Verzögerung wieder eingeschaltet.
AM-Teil
Die Antenne wird hochohmig induktiv an die Eingangskreise
angekoppelt. Bei MW und LW kann auf Ferritantenne umge-
schaltet werden. Die Eingangskreise werden über die I mpedanz-
wandlerstufe T 705 an IC 401 angekoppelt. IC 401 enthält eine
geregelte HF-Vorstufe, den Oszillator, eine symmetrische Misch-
stufe und eine geregelte ZF-Verstärkerstufe. Die ZF-Selektion
erfolgt über den Ankoppelkreis L 401, ein 2-Kreis-Keramikfilter
Fi 401 und den Demodulatorkreis L 402.
Die Demodulation und Erzeugung der Regelspannung erfolgt über
D 401. Das NF-Signal wird nach der Tastenumschaltung ebenfalls
über Stummschaltung und das aktive Tiefpaßfilter zum Ausgang
geführt.
T 704 dient der Auskopplung des Oszillatorsignals für den Fre-
quenzzähler.
Frequenzzähler und Digitaluhr
Der Frequenzzähler hat zwei getrennte Eingänge Punkt Z 1/2
für das AM-Oszillatorsignal und Punkt Z 1/3 für das FM-Oszilla-
torsignal.
Das FM-Signal wird im Breitbandverstärker mit den Transistoren
T 1201 und T 1203 auf ECL-Eingangspegel gebracht und im Vor-
teiler IC 1202 durch 4 geteilt. T 1205 konvertiert den ECL-Aus-
gangspegel auf TTL-Pegel und speist den Zehnerteiler IC 1204.
Die AM-Oszillatorfrequenz wird im Breitbandverstärker T 1202,
T 1204 verstärkt und im Vorteiler IC 1205 durch 4 geteilt.
Danach erfolgt die Verknüpfung mit dem FM-Ausgangssignal aus
Abgleichanleitung
A.
Uhr, Einstellung der Quarzfrequenz
Vor Abgleich der Quarzfrequenz soll das Gerät mindestens
2 h in Betrieb sein, bei genauestem Abgleich mindestens
24 h.
Zum Abgleich wird das Gerät auf UKW geschaltet. Die
IC 1204 in einem EXOR-Glied von IC 1207. Der nachfolgende
Teiler IC 1209 ist über Eingang 7 in seinem Teilerverhältnis
von 1 : 10 auf 1 : 1 umschaltbar.
Das Ausgangssignal wird im IC 1207 invertiert, im IC 1205 durch
2 geteilt, im IC 1207 wiederum invertiert und gelangt dann an
das eigentliche Zähler-IC 1206.
IC 1201 arbeitet als Quarzgenerator und erzeugt eine Frequenz
von 5,12 MHz, die im IC 1203 auf 1,28 MHz heruntergeteilt
wird und als Taktsignal an das Zähler-IC 1206 gelangt.
IC 1206 liefert Ausgangssignale für die direkte Multiplexan-
steuerung einer 5stelligen 7-Segment-Fluoreszenzanzeige sowie
ein 50-Hz-Signal zur Ansteuerung des Uhren-IC 1208 und ein
Reset-Signal zum Rücksetzen aller Vorteiler (ausgenommen
IC 1202).
Über die Eingänge Z 4/3 bis Z 4/8 können folgende Funktionen
des Zählers gesteuert werden:
1) Punkt Z 4/7 an Masse: Bereiche LW und MW, Vorteiler teilt
durch 8, kein Dezimalpunkt in Anzeige, ZF 460 kHz, Auf-
lösung 1 kHz.
2) Punkt Z 4/8 an Masse: Bereiche SW 1 und SW 2, Vorteiler
teilt durch 80, Dezimalpunkt für MHz-Anzeige, ZF 460 kHz,
Auflösung 5 kHz.
3) Punkt Z 4/7 und Z 4/8 offen: Bereich UKW, Vorteiler teilt
durch 800, Dezimalpunkt für MHz;Anzeige, ZF 10,7 MHz,
Auflösung 50 kHz.
4) Punkt Z 4/6 an Masse: Anzeige Kanal bei UKW, Kanalraster
300 kHz, 100 kHz unter Kanalfrequenz erscheint Vorzeichen
—, 100 kHz über Kanalfrequenz erscheint Vorzeichen +.
51 Punkt Z 4/5 an Masse: Anzeige schaltet von Frequenz auf
Zeitanzeige um.
6) Punkt Z 4/4 an Masse: Stellen der Stundenanzeige mit
2 Schritten pro sec.
71 Punkt Z 4/3 an Masse: Stellen der Minutenanzeige mit
2 Schritten pro sec.
Netzteil
Ein 15-V-Stabilisator IC 701 erzeugt die Versorgungsspannung
für alle HF- und NF-Komponenten.
T 701 arbeitet als Stromstabilisator und speist die temperatur-
kompensierte Z-Diode D 701, in der die stabile Abstimmspannung
22 V erzeugt wird. Der Temperaturgang der Abstimmdioden
wird durch T 105 auf dem FM-Teil kompensiert.
Die Spannung 15 V und die Abstimmspannung werden beim Ab-
schalten des Gerätes ausgeschaltet, während der Netztrafo mit
der Stromversorgung des Zählers fest am Netz bleibt.
Der Zähler benötigt eine Versorgungsspannung von 5 V, die im
IC 601 stabilisiert wird und eine Spannung von — 28 V, die
durch Einweggleichrichtung mit D 602 und Siebelko C 603 er-
zeugt wird.
Quarzfrequenz wird mit Hilfe eines Frequenzzählers, der
Periodendauermessungen
ermöglicht,
eingestellt.
Die
Forderung ist allerdings, daß das Frequenznormal im
Frequenzzähler eine Genauigkeit von etwa 10-6
auf-
weist.
Zur Messung wird das 50 Hz Multiplexsignal an Punkt
D 2/7 verwendet. Dieses Signal wird in einem 1 : 100 Vor-
teiler heruntergeteilt auf 0,5 Hz, d.h. eine Periodendauer
von 2 s. Mit Hilfe des Frequenzzählers können diese 2 s
3
