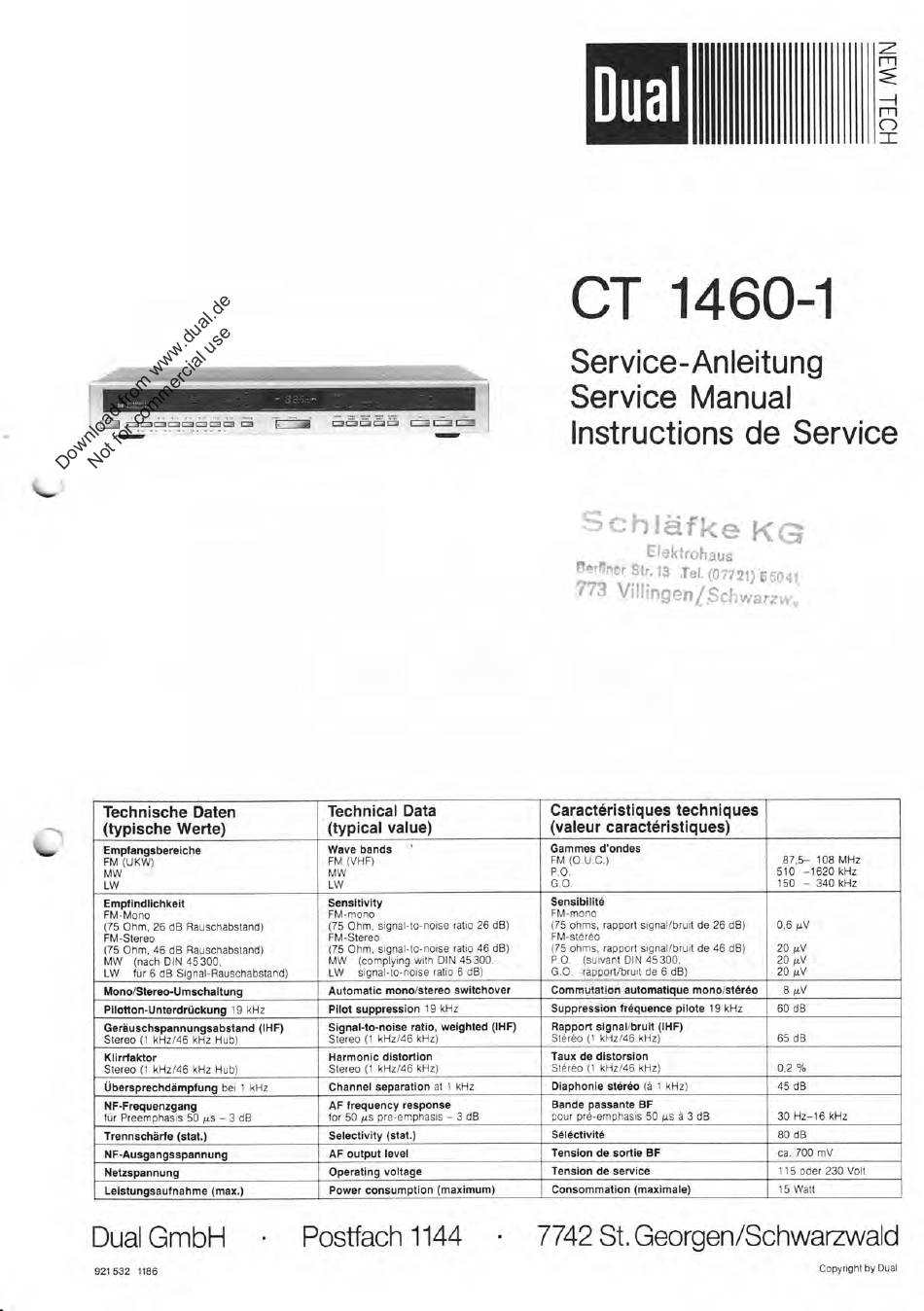

Dual CT 1460-1 Serviceanleitung

' tzm
Dual
111
CT 1460-1
Service-Anleitung
Service Manual
Instructions de Service
hläfke KG
Elektrohaus
tterftrter Str. 13 rel. (0 77 21) b
50 41
773 Villingentßchwarzw.,
Technische Daten
(typische Werte)
Technical Data
(typical value)
Caracteristiques techniques
(valeur caracteristiques)
Empfangsbereiche
FM (UKW)
MW
LW
Wave bands '
FM (VHF)
MW
LW
Gammes d'ondes
FM (0.L.i.C.)
P.O.
G.O.
87,5— 108 MHz
510 —1620 kHz
150 — 340 kHz
Empfindlichkeit
FM-Mono
(75 Ohm, 26 dB Rauschabstand)
FM-Stereo
(75 Ohm, 46 dB Rauschabstand)
MW (nach DIN 45300,
LW für 6 dB Signal-Rauschabstand)
Sensitivity
FM-mono
(75 Ohm, signal-to-noise ratio 26 dB)
FM-Stereo
(75 Ohm, signal-to-noise ratio 46 dB)
MW (complying with DIN 45300,
LW signal-to-noise ratio 6 dB)
Sensibilite
FM-mono
(75 ohms, rapport signal/bruit de 26 dB)
FM-stereo
(75 ohms, rapport signal/bruit de 46 dB)
P.O. (suivant DIN 45300,
G.O. rapport/bruit de 6 dB)
0,6 µV
20 µV
20 µV
20 µV
Mono/Stereo-Umschaltung
Automatic mono/stereo switchover Commutation automatique mono/stereo 8 µV
Pilotton-Unterdrückung 19 kHz
Pilot suppression 19 kHz Suppression frequence pilote 19 kHz 60 dB
Geräuschspannungsabstand (IHF)
Stereo (1 kHz/46 kHz ,Hub)
Signal-to-noise ratio, weighted (IHF)
Stereo (1 kHz/46 kHz)
Rapport signal/bruit (IHF)
Stereo (1 kHz/46 kHz)
65 dB
Klirrfaktor
Stereo (1 kHz/46 kHz Hub)
Harmonic distortion
Stereo (1 kHz/46 kHz)
Taux de distorsion
Stereo (1 kHz/46 kHz) 0,2 %
Übersprechdämpfung bei 1 kHz
Channel separation at 1 kHz Diaphonie stereo (ä 1 kHz) 45 dB
NF-Frequenzgang
für Preemphasis 50 Ats — 3 dB
AF frequency response
for 50 As pre-emphasis — 3 dB
Bande passante BF
pour pre-emphasis 50 µs ä 3 dB 30 Hz-16 kHz
Trennschärfe (stat.)
Selectivity (stat.)
Selectivite 80 dB
NF-Ausgangsspannung
AF output level
Tension de sortie BF ca. 700 mV
Netzspannung
Operating voltage
Tension de service 115 oder 230 Volt
Leistungsaufnahme (max.)
Power consumption (maximum) Consommation (maximale) 15 Watt
Dual GmbH
•
Postfach 1144 • 7742 St. Georgen/Schwarzwald
921 532 1186
Copyright by Dual
