Zariadenie je nutné pripojiť k inštalácii, ktorá vyrovnáva elektrické potenciály pomocou ekvipotenciálnej
skrutky (Obr. 6 Pol. ň), ktorá sa nachádza zo zadnej strany zariadenia. Tá je označená nasledujúcim
symbolom:
Pre pripojenie zariadenia do inštalácie na vyrovnávanie elektrických potenciálov je nutné:
•
odkrútiť maticu na skrutke
•
zaviesť kábel ekvipotenciálu
•
prikrútiť a pritiahnuť maticu
•
druhý koniec ekvipotenciálneho kábla pripojiť k vyrovnávacej lište

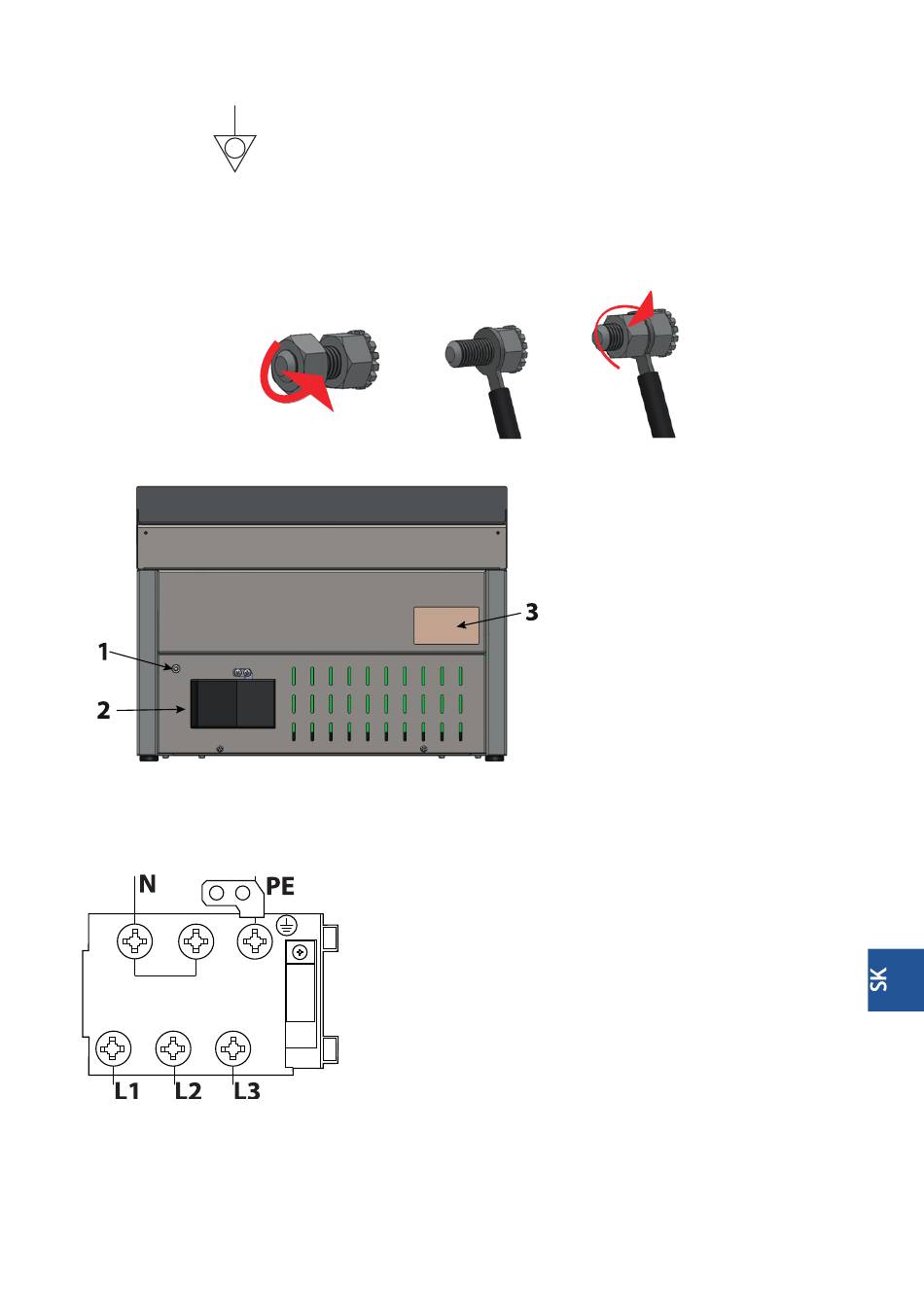

Obrázok 5. Pripojenie zariadenia do inštalácie na vyrovnávanie elektrických potenciálov.
Obrázok 6. Pohľad na zadnú časť zariadenia.
Napájací kábel by mal byť ohybný, odolný voči olejom, s uzemnením, s polychloroprenovým povlakom -
môže byť prípravený výrobcom a dostupný u neho alebo v špeciálnych servisoch!
Obrázok č. 7. Připojení zařízení k elektrické síti.
•
Pripojenie zariadenia do elektrickej sieti môže vykonať len osoba s elektrickým oprávnením.
•
Zariadenie je potrebné pripojiť do trojfázovej zásuvky s prúdom 400 V 50 Hz, vybavenej vypínačom s
prúdovým chráničom In=30mA pomocou zástrčky alebo priamo k elektrickej inštalácii.
PE – ochranný vodič (žlto-zelený)
N – neutrálny vodič (modrý)
L1, L2, L3 – fázové vodiče (zvyšné farby)
- 35 -
Prvky zadného panelu zariadenia:
1. Ekvipotenciálna skrutka
2. Svorkovnicová skrinka
3. Informačný štítok
