Stalgast 9705500 Bedienungsanleitung Seite 10

Die Regeln des Anschlusses an das Stromnetz:
•
Es sollte geprüft werden, ob die Spannung im Stromnetz der auf dem Leistungsschild des Gerätes ange-
gebenen Spannung entspricht (Bild 6 Pos. 3)
•
Um das Gerät an das Stromnetz anzuschließen, sollte der Stromkabel an den Klemmkasten, der sich auf
der hinteren Seite des Gerätes befindet (Bild 6 Pos. 2), angeschlossen werden. Der Stromkabel samt
dem Stecker ist KEIN TEIL des Sets und muss zusätzlich gekauft werden.
•
Das Gerät muss unbedingt mit Hilfe einer Äquipotential-Schraube (Bild 6 Pos.I), die sich hinten am
Gerät befindet an eine Einrichtung zum Potentialausgleich angeschlossen werden. Sie ist mit folgendem
Symbol markiert:
Um das Gerät an die Einrichtung zum Potentialausgleich anzuschließen sollte man:
•
Die Mutter von der Schraube abschrauben
•
Die Äquipotential-Leitung einsetzen
•
Die Mutter daran festschrauben
•
Das zweite Ende der Äquipotential-Leitung sollte an die (Potential-) Ausgleichsschiene angeschlossen
werden.

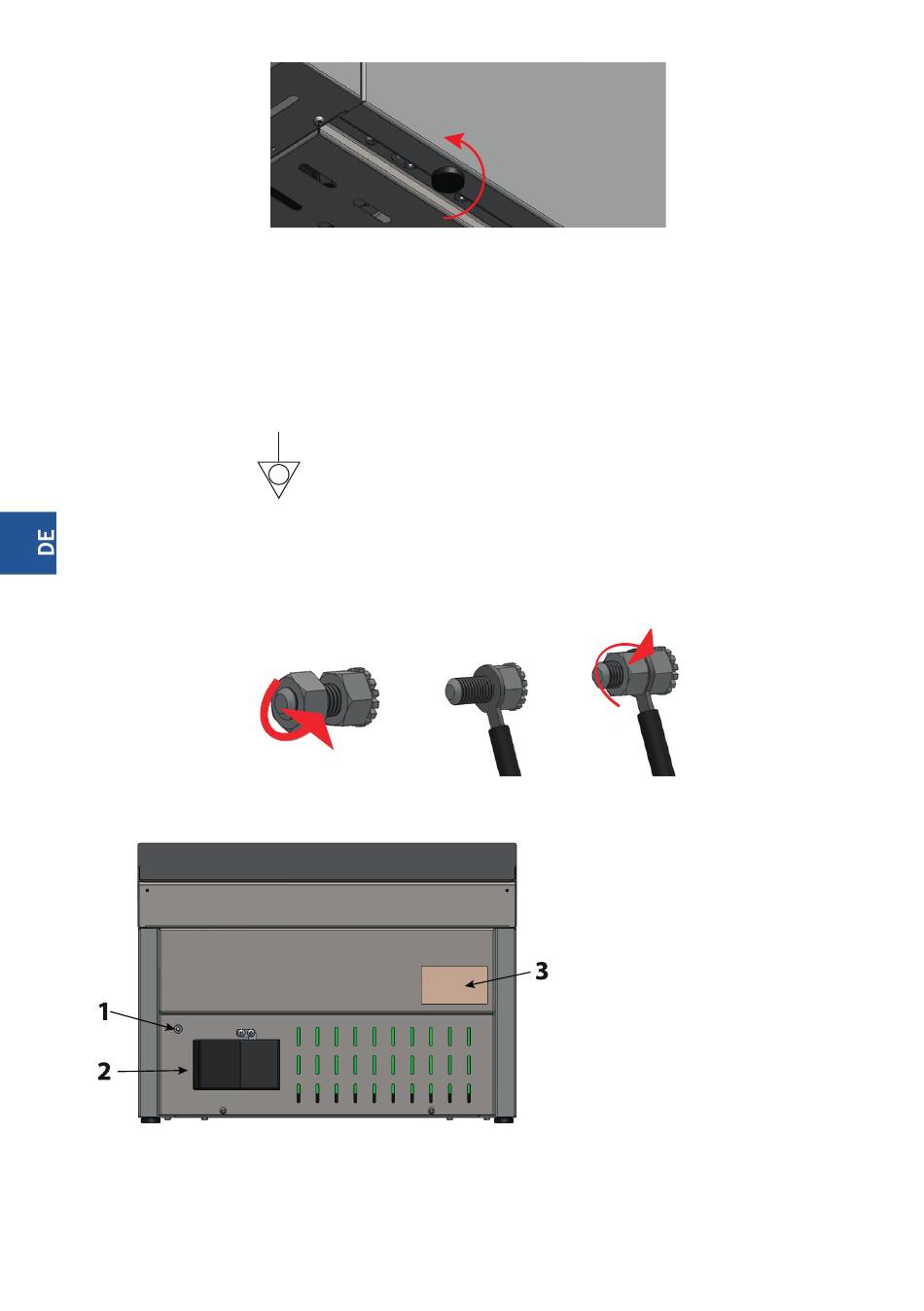

Bild 5. Der Anschluss des Gerätes an die Einrichtung zum Potentialausgleich
Bild 6. Ansicht von hinten
Das Stromkabel sollte ein biegsames, ölbeständiges Kabel mit der Erdungsader und mit einer
Polychloropren-Hülle sein – es kann durch den Hersteller vorbereitet werden und ist direkt bei ihm oder in
den speziellen Reparaturbetrieben erhältlich!
Bild 4. Ausnivellieren des Gerätes
- 10 -
Elemente des hinteren
Panels des Gerätes:
1. Äquipotential-Schraube
2. Klemmkasten
3. Leistungsschild
