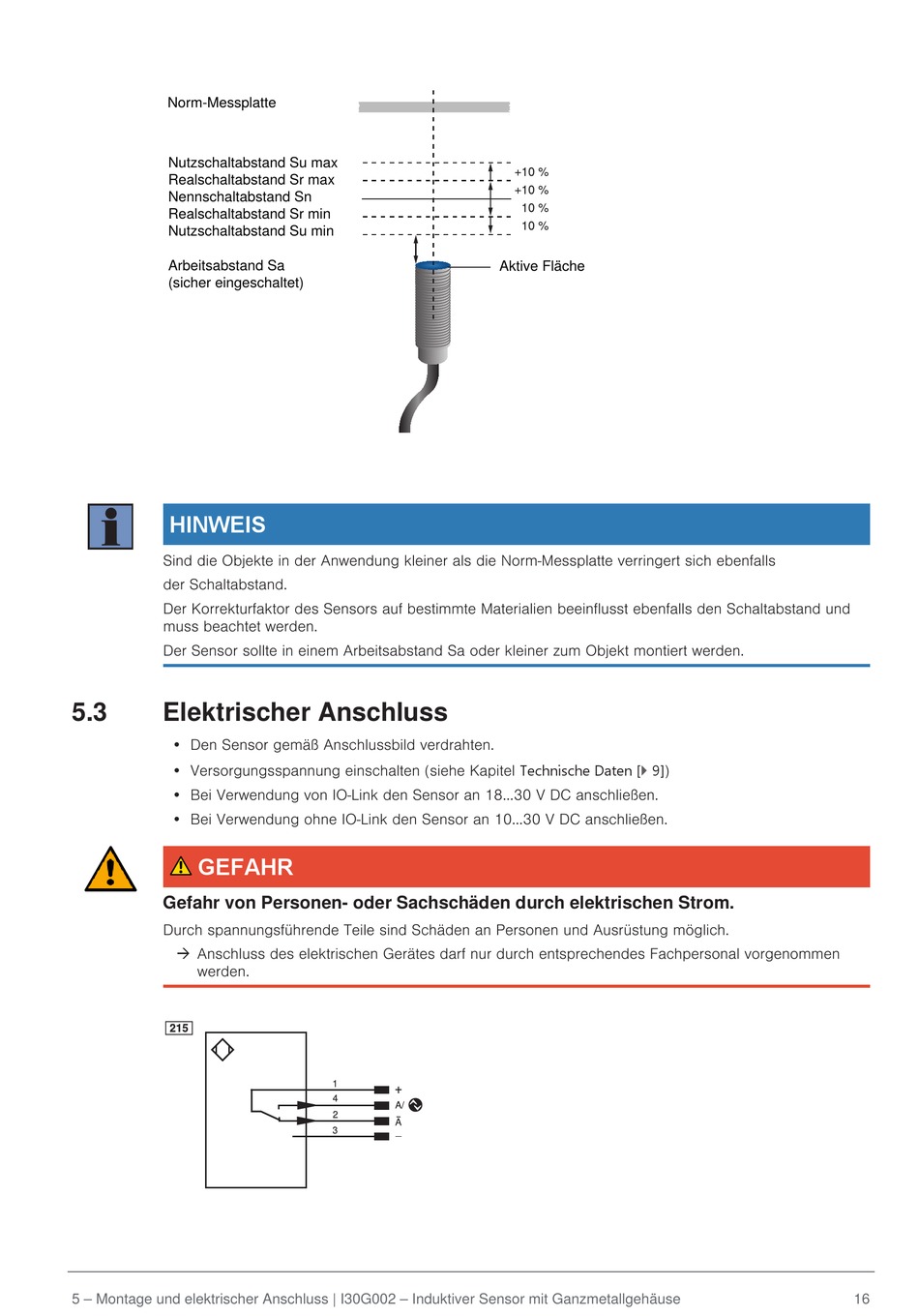

Norm-Messplatte
Nutzschaltabstand Su max
Realschaltabstand Sr max
Nennschaltabstand Sn
Realschaltabstand Sr min
Nutzschaltabstand Su min
Arbeitsabstand Sa
(sicher eingeschaltet)
HINWEIS
Sind die Objekte in der Anwendung kleiner als die Norm-Messplatte verringert sich ebenfalls
der Schaltabstand.
Der Korrekturfaktor des Sensors auf bestimmte Materialien beeinflusst ebenfalls den Schaltabstand und
muss beachtet werden.
Der Sensor sollte in einem Arbeitsabstand Sa oder kleiner zum Objekt montiert werden.
5.3
Elektrischer Anschluss
• Den Sensor gemäß Anschlussbild verdrahten.
• Versorgungsspannung einschalten (siehe Kapitel Technische Daten [} 9])
• Bei Verwendung von IO-Link den Sensor an 18...30 V DC anschließen.
• Bei Verwendung ohne IO-Link den Sensor an 10...30 V DC anschließen.
GEFAHR
Gefahr von Personen- oder Sachschäden durch elektrischen Strom.
Durch spannungsführende Teile sind Schäden an Personen und Ausrüstung möglich.
à Anschluss des elektrischen Gerätes darf nur durch entsprechendes Fachpersonal vorgenommen
werden.
