„AUS" setzen. Schalter 10 muss im DMX- Betrieb auf „EIN" gestellt werden
(Schalterstellung „AUS" wäre der Mastermodul- Betriebszustand).

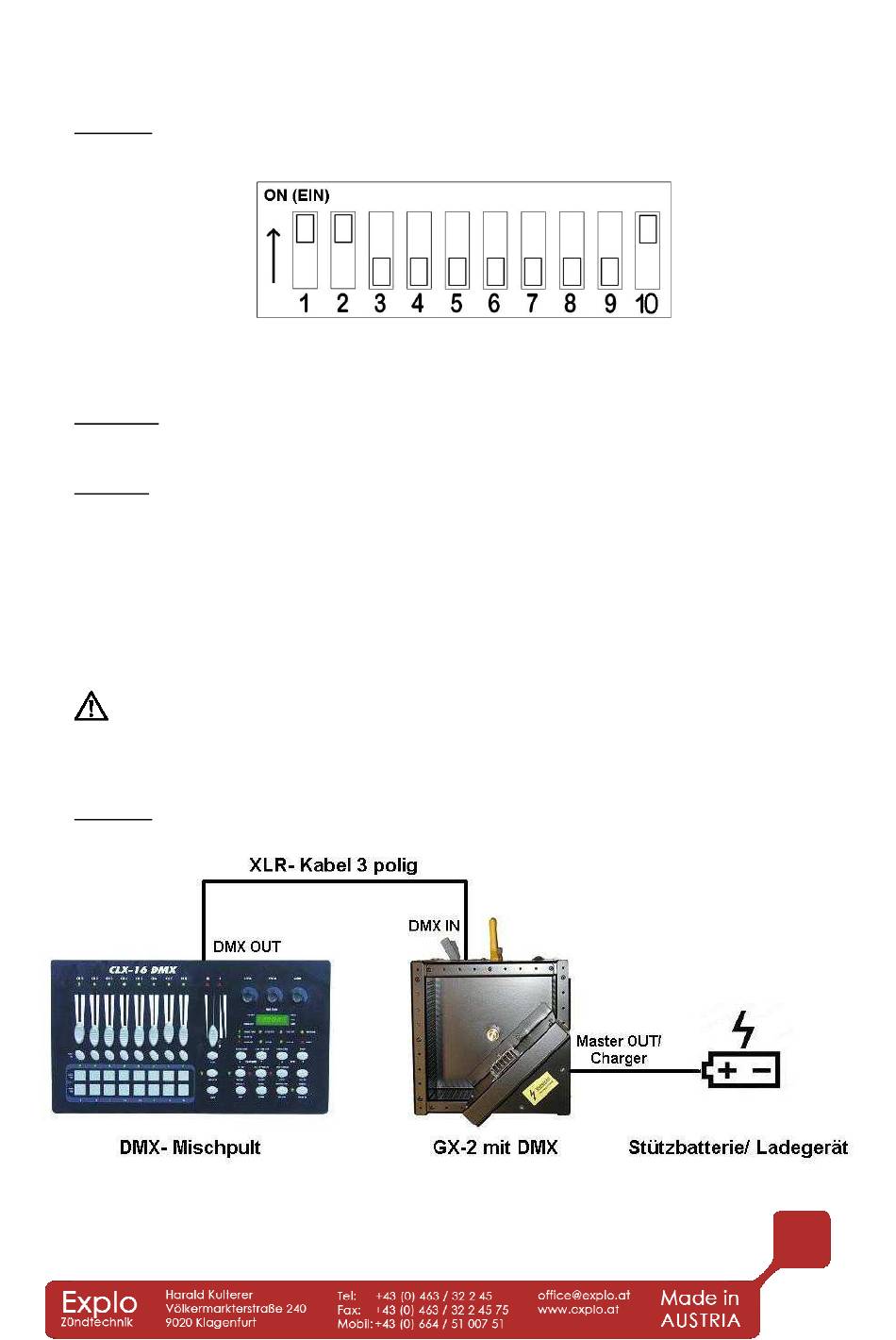

Ergebnis: Um einen Gasbrenner im DMX- Betrieb mit der Zündkanaladresse 3 zu
verwenden muss die Einstellung am Dipschalter also wie folgt aussehen:
2. Anschließen der einzelnen Komponenten:
Erklärung: Nach dem Einstellen des Dipschalters am Gasprojektor kann das Gerät an
unser DMX- Mischpult angeschlossen werden.
Vorgang: Wir verbinden den DMX- Ausgang des DMX- Mischpults mit dem DMX-
Eingang des Gasprojektors. Hierzu verwenden wir ein 3poliges XLR- Kabel bei dem die 3
Pins direkt verbunden sind (Pin1 auf Pin1, Pin2 auf Pin2, Pin3 auf Pin3). Wir erinnern uns
aus der Beschreibung der XLR- Buchsen dass der DMX- Eingang die Buchse mit der
Beschriftung „DMX IN" ist.
Da wir in unserem Fallbeispiel nur einen Gasprojektor verwenden, ist die DMX-
Ausgangsbuchse mit der Beschriftung „DMX OUT" hier unbelegt.
Wichtig: Um eine reibungslose Show zu garantieren sollte eine Stützbatterie oder
ein Ladegerät an die Ladebuchse mit der Aufschrift „Master OUT / Charger"
angeschlossen werden.
Ergebnis: Der Aufbau sollte wie folgt aussehen:
