Aeotec Multisensor 6 Kurzanleitung Seite 2

Multisensor
Aeotec Multisensor 6
Gerät montieren
Hinweis: Dies ist eine simplifi zierte Anleitung, für Details zur Montage und Inbetriebnahme des Geräts, bitte die Anleitung des Herstellers beachten.

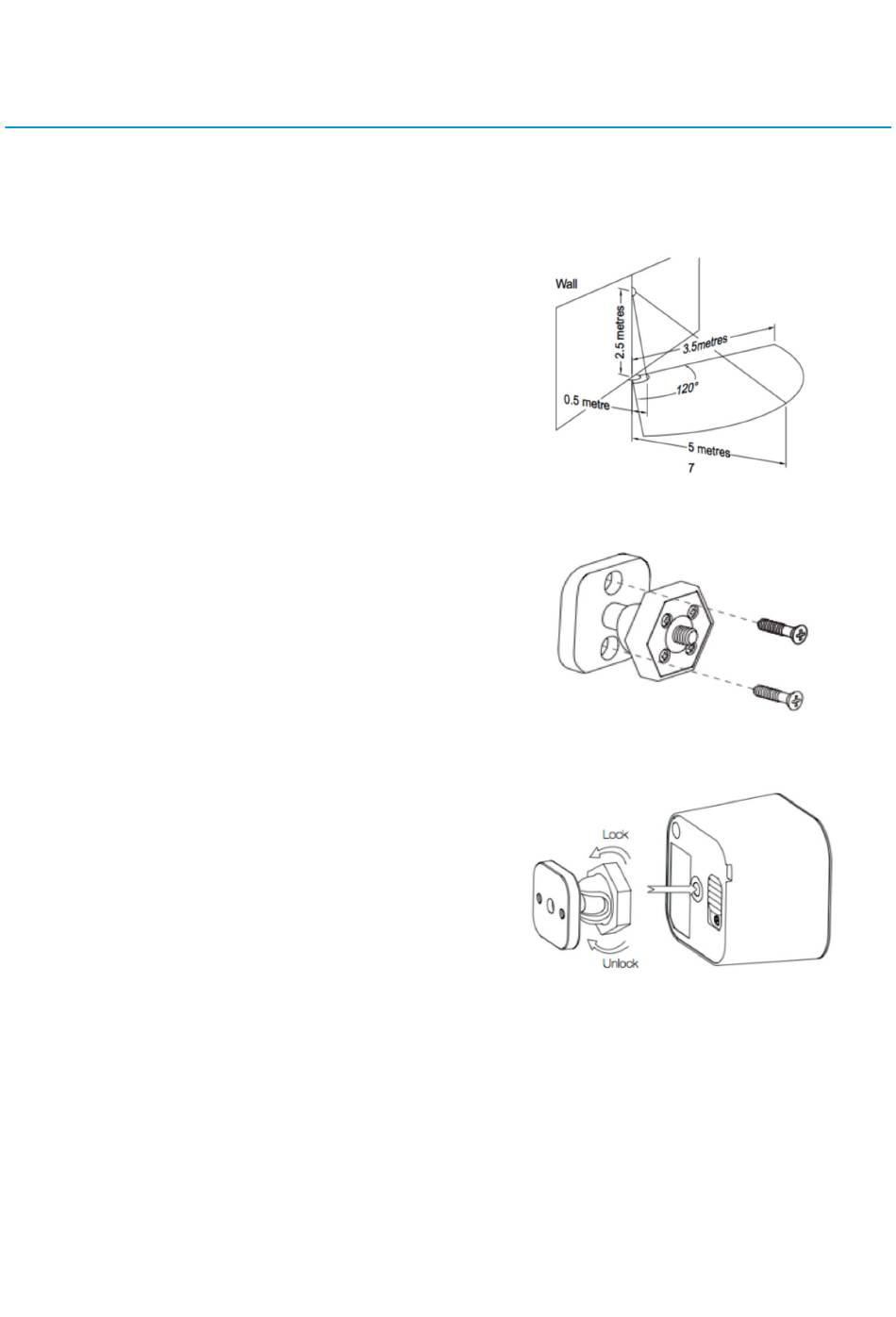

1. Bei einer Installation in einer Ecke oder an einer Wand empfi ehlt es sich,
den Multisensor auf einer Höhe von 2,5 Metern zu montieren, um den vollen
Erfassungsbereich abzudecken (s. Abbildung).
Der Erfassungsbereich beträgt (HxBxT) 2,5 x 3,5 x 5 Meter.
2. Wir empfehlen den optional erhältlichen Back-Mount Arm mit den
mitgelieferten KA2,5 x 20 mm Schrauben zu befestigen.
Alternativ kann der Multisensor aber auch mit Klebestreifen befestigt oder
auf eine erhöhte Ablagefl äche gestellt werden.
3. Nachdem die Befestigung des Back-Mount Arms abgeschlossen ist, muss der
Multisensor an den Back-Mount Arm eingeschraubt werden.
4. Im Anschluss kann der Back-Mount Arm in verschiedenen Winkeln arretiert werden,
indem die Reibungssperre im und gegen den Uhrzeigersinn gedreht wird.
