Aeotec MultiSensor 6 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MultiSensor 6:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Aeotec
Aeotec MultiSensor 6
SKU: AEOEZW100

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aeotec MultiSensor 6

Inhaltszusammenfassung für Aeotec MultiSensor 6

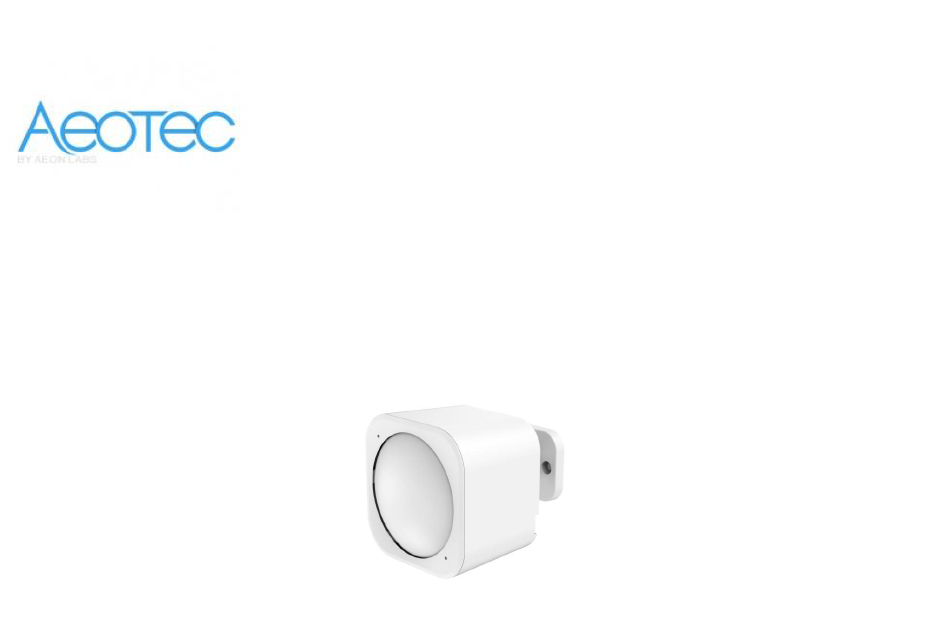

  • Seite 1 Aeotec Aeotec MultiSensor 6 SKU: AEOEZW100...

  • Seite 2: Schnellstart

    Schnellstart Dies ist ein sicheres Z-Wave Gerät vom Typ Multilevel Sensor für Anwendung in Europa. Zum Betrieb dieses Gerätes müssen 2 * CR123A Batterien eingelegt werden. Zum Betrieb des Gerätes sollte die Batterie voll geladen sein. Setzen Sie den Controller in Inklusionsmodus und drücken Sie kurz die Z-Wave-Taste des Gerätes, welchen Sie auf der Rückseite des Geräts finden.

  • Seite 3: Produktbeschreibung

    Produktbeschreibung Aeotec von Aeon Labs "MultiSensor sieht wie ein Bewegungssensor aus und wirkt wie einer. Aber es ist auch so viel mehr. Die Installation des einen Gerätes ermöglicht es 6 Sensoren zu nutzen . Ihr Z-Wave-Netzwerk wird sofort Bewegung, Temperatur, Luftfeuchtigkeit, Licht, Ultraviolett und Vibration erkennen, wo Sie den MultiSensor installiert.
  • Seite 4 Klimaanlagen, Befeuchtern und Heizgeräten stellen, dass er direkt gegenüber einem Fenster oder direkter Sonneneinstrahlung positioniert wird. Wenn Ihr MultiSensor 6 mit Batterien betrieben wird, sollten Sie es nicht an einem Ort installieren, an dem die Temperatur unter 0 ° C / 32 ° F fallen kann - dies liegt unter dem Arbeitspunkt der Batterien.
  • Seite 5 Damit bei der Installation von MultiSensor 6 in einer Ecke, an der die Wand an die Decke angepasst werden kann, können Messungen in einem Bereich von 2,5 x 3,5 x 5 Metern / 8 x 11 x 15 Fuß durchgeführt werden: Für eine optimale Leistung Ihrer Multisensor 6 sollte nicht direkt auf oder in der Nähe von Metallrahmen oder einem anderen großen metallischen...
  • Seite 6 So installieren Sie Ihren MultiSensor 6: 1. Sie können den Back-Mount Arm mit doppelseitigem Klebeband oder mit den mitgelieferten KA2,5 × 20 mm Schrauben befestigen. Tipps: Wir empfehlen Ihnen, die zweite Methode (mit Schrauben, um die Back-Mount Arm anzubringen) dies wäre stabiler.
  • Seite 7 3. Der Back-Mount-Arm kann in verschiedenen Winkeln arretiert werden, indem die Reibungssperre im Uhrzeigersinn und gegen den Uhrzeigersinn gedreht wird, um den Winkel des Arms festzuziehen oder zu lösen. Sie können die Reibungssperre drehen, um den Messbereich des Sensors zu ändern.

  • Seite 8: Hinzufügen/Entfernen Des Gerätes (Inklusion/Exclusion)

    Hinzufügen/Entfernen des Gerätes (Inklusion/Exclusion) Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen.

  • Seite 9: Nutzung Des Produktes

    Wenn Sie einen MultiSensor an einem geschützten Ort installieren, ist es am besten, wenn Ihr MultiSensor nicht direktem Regen ausgesetzt ist. Wenn Sie den Multisensor 6 im Freien verwenden möchten, müssen Sie die Einstellungen senken und den Multisensor 6 entsprechend anpassen, da alle Umgebungen unterschiedliche Lösungen oder andere Einstellungen benötigen, damit der Bewegungssensor richtig funktioniert. Parameter 4 [1 Byte] bestimmt die Empfindlichkeit des Bewegungssensors von einem Wertebereich von 0 deaktiviert bis 5 max.

  • Seite 10: Node Information Frame

    Sie Parameter 3 [2 Byte] auf 10 einstellen, dies setzt ein PIR-Sensor-Timeout von 10 Sekunden nach der Bewegungserkennung. Verbindungstest. Sie können die Verbindung Ihres Multisensor 6 zu Ihrem Gateway mithilfe einer manuellen Taste prüfen. 1. Drücken und halten Sie die Multisensor 6 Action-Taste 2.

  • Seite 11: Einige Hinweise Bei Problemen

    Beispiel ein IP-Gateway - verwaltet eine Nachrichten-Mailbox für dieses batteriegespeiste Gerät, in dem Nachrichten an dieses Gerät zwischengespeichert werden. Ohne einen solchen statischen Controller wird die Nutzung dieses batteriebetriebenen Gerätes sehr schnell zur Entladung der Batterie führen oder die Nutzung ist komplett unmöglich. Dieses Gerät weckt regelmäßig auf, meldet dies durch Aussenden einer sogenannten Wakeup-Notifikation und leert dann seine Mailbox im statischen Controller.

  • Seite 12: Assoziation - Geräte Steuern Sich Untereinander

    Assoziation - Geräte steuern sich untereinander Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors).
  • Seite 13 Parameter 3: Setzen der PIR Zeit Die Standard-PIR-Zeit beträgt 4 Minuten. Der Multisensor sendet BASIC SET CC (0x00) an die zugehörigen Knoten, wenn in 4 Minuten noch keine Bewegung ausgelöst wird. Grösse: 2 Byte, Voreingestellt: 240 Wert Beschreibung 10 - 3600 in Sekunden Parameter 4: Empfindlichkeit PIR Stellen Sie die Empfindlichkeit des Bewegungssensors ein.
  • Seite 14 Binary Sensor Report CC Parameter 8: Aufweckzeit Legt die Zeitspanne fest, welche das Gerät wach ist, nachdem ein Aufwachen erfolgte. Grösse: 1 Byte, Voreingestellt: 15 Wert Beschreibung 10 - 30 Sekunden Parameter 9: Aktueller Betriebsmodus Meldet den aktuellen Betriebsmodus und den Status für den Batteriesparmodus. Hinweis: Dieser Parameter kann nicht gesetzt werden Grösse: 2 Byte, Voreingestellt: 0 Wert...
  • Seite 15 Parameter 40: Einzelene Berichterstattung Aktivieren / Deaktivieren Sie die einzelen Berichterstattung nur, wenn Messungen einen bestimmten Schwellenwert oder Prozentsatz erreichen. Dadurch wird der Netzwerkverkehr verringert. Hinweis: Wenn die USB-Stromversorgung erfolgt, überprüft der Sensor den Schwellenwert alle 10 Sekunden. Wenn die Batteriespannung erreicht ist, überprüft der Sensor den Schwellenwert beim Aufwachen.
  • Seite 16 sendet er einen Feuchtigkeitsbericht aus. (Nur bei USB-Betreieb) Grösse: 1 Byte, Voreingestellt: 10 Wert Beschreibung 1 - 100 1% - 100% Parameter 43: Helligkeitsschwellwert Einstellung des Schwellwertes der Helligkeit, um einen automatischen Bericht zu erzeugen. (Nur USB-Betrieb) Grösse: 2 Byte, Voreingestellt: 100 Wert Beschreibung 1 - 30000 1LUX - 30000LUX...
  • Seite 17 Wert Beschreibung 1 - 11 1 bis 11 Parameter 46: Temperaturalarm bei niedriger Temperatur Aktivieren / Deaktivieren des Alarmberichts bei niedriger Temperatur (<- 15 ° C). Hinweis: Wenn es aktiviert ist, sendet der MultiSensor einen Bericht von Multi Level Temperature CC an den Controller, wenn die aktuelle Temperatur unter -15 °...
  • Seite 18 -400 - 2120 -40.0°C - 100.0°C (-40°F - 212.0°F) Parameter 50: Temperatur unterer Grenzwert Den unteren Grenzwert des Temperatursensors einstellen. Wenn die Messung kleiner als diese untere Grenze ist, die auslöst, um einen Sensorbericht auszusenden. Grösse: 4 Byte, Voreingestellt: 320 Wert Beschreibung -400 - 2120 -40.0°C - 100°C (-40.0°F to 212.0°F.)
  • Seite 19 Stellen Sie den oberen Grenzwert des Helligkeitssensors ein.Wenn die Messung größer ist als diese obere Grenze, die einen Sensorausgang auslösen wird. Grösse: 1 Byte, Voreingestellt: 1000 Wert Beschreibung 0 - 30000 LUX Parameter 54: Helligkeitssensor unterer Grenzwert Stellen Sie den unteren Grenzwert des Helligkeitssensors ein. Wenn die Messung kleiner als diese untere Grenze ist, die auslöst, um einen Sensorbericht auszusenden.
  • Seite 20 Wert Beschreibung 1 - 11 1 bis 11 Parameter 57: Veränderungswert des Temperatursensors Anmerkung 1. Wenn die aktuelle Messung <= (obere Grenze - Wiederherstellungsgrenze) ist, wird der obere Grenzwertbericht aktiviert und dann würde er einen Sensorbericht aussenden, wenn die nächste Messung mehr als die obere Grenze ist. Danach würde der obere Grenzwertbericht wieder deaktiviert, bis die Messung <= (Obergrenze - Grenzwert wiederherstellen) .2.
  • Seite 21 Stellen Sie den Veränderungsgrenzwert des Lichtsensors ein. Hinweis: 1. Wenn die aktuelle Messung <= (obere Grenze - Wiederherstellungsgrenze) ist, wird der obere Grenzwertbericht aktiviert und dann würde er einen Sensorbericht aussenden, wenn die nächste Messung mehr als die obere Grenze ist. Danach würde der obere Grenzwertbericht wieder deaktiviert, bis die Messung <= (Obergrenze - Grenzwert wiederherstellen) .2.
  • Seite 22 Luftfeuchtigkeit ist unterhalb des Grenzwertes Helligkeit ist unterhalb des Grenzwertes UV Wert ist unterhalb des Grenzwertes Temperatur ist oberhalb des Grenzwertes Luftfeuchtigkeit ist oberhalb des Grenzwertes Helligkeit ist oberhalb des Grenzwertes 128 UV-Wert ist oberhalb des Grenzwertes Parameter 64: Einheit Parameter 101-103 Setzen Sie die Einheit des automatischen Temperaturreports in Parameter 101-103.
  • Seite 23 gleichzeitig gesendet werden, müssen Sie nur den Konfigurationswert auf 33 (1 + 32) einstellen. Grösse: 4 Byte, Voreingestellt: 241 Wert Beschreibung Batteriebericht aktiviert UV Bericht aktiviert Temperaturbericht aktiviert Luftfeuchtigkeitssensorbericht aktiviert 128 Helligkeitssensorbericht aktiviert Parameter 102: Berichte an Gruppe 2 So legen Sie fest, welcher Bericht in die Gruppe 2 gesendet werden soll Hinweis: Sie können auch alle Sensorberichte gleichzeitig aussenden.
  • Seite 24 gleichzeitig gesendet werden, müssen Sie nur den Konfigurationswert auf 33 (1 + 32) einstellen. Grösse: 4 Byte, Voreingestellt: 241 Wert Beschreibung Batteriebericht aktiviert UV Bericht aktiviert Temperaturbericht aktiviert Luftfeuchtigkeitssensorbericht aktiviert 128 Helligkeitssensorbericht aktiviert Parameter 110: Werkseinstellung Parameter 111-113 Setzt die Parameter 111-113 in Werkseinstellung zurück Grösse: 1 Byte, Voreingestellt: 0 Wert Beschreibung deaktiviert...
  • Seite 25 Grösse: 4 Byte, Voreingestellt: 3600 Wert Beschreibung 5 - 2678400 Sekunden Parameter 113: Sendeintervall an Gruppe 3 Grösse: 4 Byte, Voreingestellt: 3600 Wert Beschreibung 5 - 2678400 Sekunden Parameter 201: Temperatursensorkalibrierung Hinweis: 1. High-Byte ist der Kalibrierwert. Low-Byte ist die Einheit (0x01 = Celsius, 0x02 = Fahrenheit) 2. Der Kalibrierwert (High-Byte) enthält einen Dezimalpunkt.
  • Seite 26 Wert Beschreibung -50 - 50 RH Parameter 203: Kalibrierung des Helligkeitssensors Der Kalibrierwert = Standardwert - Messwert. Ist der Messwert = 800Lux und der Standardwert = 750Lux, so beträgt der Kalibrierwert = 750 - 800 = -50 (0xFFCE) .Wenn der Messwert = 850Lux und der Standardwert = 900Lux ist, ist der Kalibrierwert = 900 - 850 = 50 (0x0032) Grösse: 2 Byte, Voreingestellt: 0 Wert Beschreibung...

  • Seite 27: Technische Daten

    Parameter 255: Werkseinstellung Dieser Parameter setzt das Gerät auf Werkseinstellung zurück Grösse: 4 Byte, Voreingestellt: 0 Wert Beschreibung Alle Parameter und Einstellungen werden auf Werkseinstellung gesetzt 1431655765 Werkseinstellung des Gerätes (Exklusion) Technische Daten Abmessung 45x45x40 mm Gewicht 31 gr Z-Wave Hardware Platform ZM5101 1220000013100 Batterien 2 * CR123A...

  • Seite 28: Gesteuerte Kommandoklassen

     Association Group Information  Association V2  Basic  Battery  Sensor Binary  Configuration  Device Reset Locally  Firmware Update Md V2  Manufacturer Specific V2  Notification V3  Powerlevel  Security  Sensor Multilevel V5 ...
  • Seite 29  Wakeup Notifikation (engl. Wakeup Notification) ... ist eine spezielle Funknachricht, mit der ein batteriegespeistes Gerät bekanntmacht, daß es im Aufwachstatus ist und Z-Wave-Nachrichten empfangen kann.  Node Information Frame... ist eine spezielle Funknachricht, mit der ein Z-Wave-Gerät seine Geräteeigenschaften bekanntgibt.
