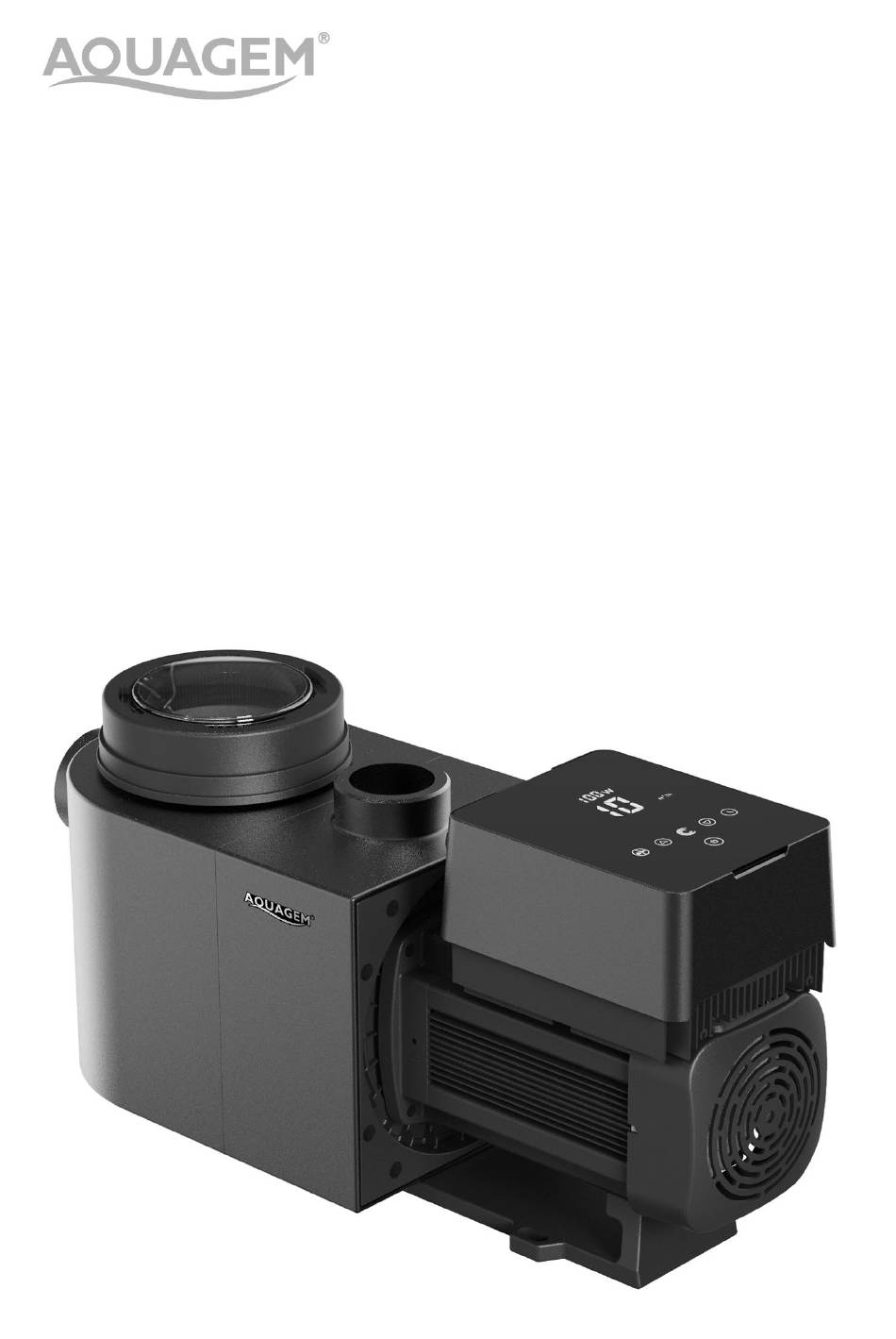

- Seite 1 Inverter Filterpumpe INSTALLATIONS & BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. WICHTIGE SICHERHEITSHINWEISE ..................1 2. TECHNISCHE DATEN ....................... 2 3. ABMESSUNGEN(mm) ......................2 4. INSTALLATION .......................... 3 5. EINSTELLUNG UND BEDIENUNG ..................5 6.WIFI ANLEITUNG ........................14 7.EXTERNE STEUERUNG ......................21 8. FEHLERBEHEBUNG ........................ 24 9. WARTUNG ..........................26 10. -
Seite 3: Wichtige Sicherheitshinweise
1. WICHTIGE SICHERHEITSHINWEISE Diese Anleitung enthält Installations- und Betriebsanweisungen für diese Pumpe. Wenn Sie weitere Fragen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Lieferanten. 1.1 Bei der Installation und Verwendung dieses elektrischen Geräts sind stets grundlegende Sicherheitsvorkehrungen zu beachten, einschließlich der folgenden: - **GEFAHR EINES ELEKTRISCHEN SCHLAGES:** Die Pumpe darf nur von einem konzessionierten Elektriker angeschlossen werden .Die Pumpedarf nur über einen FI-Schutzschalter angeschlossen werden. -
Seite 4: Technische Daten
2. TECHNISCHE DATEN Model empf. Qmax Hmax Leistung (m³/h) Spannung Pool (V/Hz) (m³/h) bei 8m bei 10m volumen (m³) IP20 220~240/ 30-50 0,75 24,0 18,0 19,0 15,0 50/60 IP25 40-70 1,05 27,0 20,0 24,0 21,0 IP30 60-90 1,40 29,5 21,0... -
Seite 5: Installation
4. INSTALLATION 4.1. Pumpenstandort 1) Installieren Sie die Pumpe möglichst nahe am Pool, um Reibungsverluste zu minimieren und die Effizienz zu steigern. Verwenden Sie kurze, gerade Ansaug- und Druckleitungen. 2) Um direkte Sonneneinstrahlung, Hitze oder Regen zu vermeiden, empfehlen wir, die Pumpe in einem trockenen Bereich oder im Schatten zu platzieren. -
Seite 6: Ventile Und Armaturen
4.3. Ventile und Armaturen 1) Die Bögen sollten sich mindestens 350 mm vom Einlass entfernt befinden. Vermeiden Sie die Installation von 90°-Bögen direkt am Ein- oder Auslass der Pumpe. Winkel Druckseite 63mm 350mm Saugseite 63mm Bil 2 1) Die Größe der Saugleitung- und Druckleitung ist optional und kann 50 oder63 mm betragen. 2) Unterhalb des Wasserspiegels sollten Absperrschieber in der Saug- und Druckleitung installiert sein, um Wartungsarbeiten durchführen zu können. -
Seite 7: Application Conditions
4) Betreiben Sie die Pumpe niemals ohne Wasser, da dies zu schweren Schäden an der Pumpe führen kann. 4.5 Application conditions Betriebstemperatur Temperaturbereich: -10°-42° Wassertemperatur 5°C-50°C Salzwasser max. 0.5% Luftfeuchtigkeit ≤90% RH, （20°±2°） Höhe max 1000m Seehöhe Saughöhe Die Pumpe kann max. 2m über Wasserniveau installiert werden Isolation IP55 5. -
Seite 8: Selbstansaugung
Zeiteinstellung Ein/Aus 5.2 Inbetriebnahme: Beim Einschalten des Geräts leuchtet der Bildschirm 3 Sekunden lang vollständig auf, zeigt die Softwareversion an und wechselt dann in den normalen Betriebszustand. Wenn der Bildschirm gesperrt ist, leuchtet nur die Taste ; Wenn Sie länger als 3 Sekunden gedrückt halten, leuchten alle anderen Tasten auf. - Seite 9 Sekunden gedrückt halten. Die einstellbare Zeitspanne reicht von 600s bis 1500s (Standardwert ist 600s). Nach Abschluss der manuellen Selbstansaugung kehrt die Pumpe in den Zustand zurück, der vor der Aktivierung der manuellen Selbstansaugung bestand. Wenn die Pumpe zuvor in den Auto-Inverter-Modus gewechselt war, führt sie nach der manuellen Selbstansaugung für 180s eine Selbstlernphase durch, um den einstellbaren Durchflussbereich neu zu definieren.
- Seite 10 Dr ü cke oder um die Laufleistung zwischen 30%-120% einzustellen, jeder Schritt um 5% Drücke erneut, um in den Auto-Inverter-Modus zu wechseln. Hinweis: Wenn der Druck in der Leitung zu hoch ist, können Benutzer die Betriebskapazität auf 105% - 120% einstellen, um einen ausreichenden Durchfluss aufrechtzuerhalten. Die Pumpe wird mit höherer Geschwindigkeit laufen, aber die bewertete Leistung jedes Modells nicht überschreiten.
-
Seite 11: Zeit Modus
Durchfluss nach Stabilisierung der Motorgeschwindigkeit angezeigt. Der standardmäßige einstellbare Durchflussbereich für den InverPro lautet wie folgt:" Standardmäßiger einstellbarer Durchflussbereich Model IP20 5-20 m³/h IP25 5-25 m³/h IP30 5-30m³/h IP40 8-35m³/h Notiz: Nach dem ersten Selbstansaugen wird die Pumpe den einstellbaren Durchflussbereich neu definieren. - Seite 12 Wiederholen Sie die obigen Schritte, um weitere 3 Timer einzustellen 3 Sekunden gedr ü ckt halten, um die Einstellung zu speichern und den Timer-Modus zu aktivieren. oder Überprüfen Sie 4 Timer, um sicherzustellen, dass keine ungültige Einstellung vorliegt Notiz: Wenn der Zeit-Modus aktiviert ist und die eingestellte Zeitspanne die aktuelle Uhrzeit enthält, wird die Pumpe mit der eingestellten Betriebskapazität oder Durchflussrate zu laufen beginnen.
- Seite 13 aktiviert. Der Benutzer kann den Skimmermodus verlassen, ohne ihn zu aktivieren, indem in der Voreinstellungsschnittstelle gedrückt hält. Während der Skimmer-Dauer zeigt das Steuergerät die Parameter der Voreinstellung an; der Benutzer kann die Skimmer-Dauer jedes Mal verlassen, indem er die Taste gedrückt hält.
-
Seite 14: Speed Limit
Einstell- Skimmer Pumpen Skimmer dauer Zeitraum Bemerkung Zyklus Geschwind. Bearbeitbar in 3 min 100% 7:00 – 21:00 Parametereinstellung 10 min 100% 7:00 – 21:00 Nicht einstellbar 3 min 7:00 – 21:00 Nicht einstellbar 5.9 Speed Limit Benutzer können die Geschwindigkeitsbegrenzung der Laufleistung einstellen, um den Durchflussbedarf anderer Geräte wie Sandfilter zu erfüllen. - Seite 15 Geben Sie die Im Aus-Zustand halten Sie beide 3 Sekunden lang Parameter- gedrückt; Wenn die aktuelle Adresse nicht angepasst werden muss, einstellung wie halten Sie beide oder drücken zur nächsten folgt ein Adresse Parameter Standard Beschreibung Setting Range Adresse einstellung PIN3 100% 30-120%, in 5% Schritte...
-
Seite 16: Wifi Anleitung
Zeitfenster für Start Zeit: 00:00-24:00 7:00-21:00 Skimmermodus End Zeit: 00:00-24:00 60%-100%, in 5% Schritte Geschwindigkeitsbe 100% 100% ist keine grenzung Geschwindigkeitsbeschränkung 160-190 (0xA0-0xBF), RS485 Adresse 170(0xAA) Jeder Schritt 1. Zeitintervalle zum 0, 1, 3, 5, 7, 14, 21, 28 (Tage) automatischen “0”... - Seite 17 Drittanbieter Registrierung Account erstellen Bitte geben Sie den Heimatort ein und wählen Sie den Standort des Geräts. (Es wird empfohlen,...
- Seite 18 den Standort festzulegen, damit das Wetter bequem in der App angezeigt werden kann) Verbinden Bitte stellen Sie sicher, dass Ihre Pumpe eingeschaltet ist, bevor Sie beginnen. Option 1 (empfohlen): Mit WLAN und Bluetooth 1) Bitte vergewissern Sie sich, dass Ihr Telefon mit dem WLAN verbunden und Ihr Bluetooth eingeschaltet ist.
- Seite 19 Option 2: Mit WLAN (Netzwerkanforderung: nur 2,4 GHz) Bitte bestätigen Sie, dass Ihr Telefon mit WLAN verbunden ist Dr ü cke 3 Sekunden lang, bis Sie einen „ Beep “ hören, um den Bildschirm zu entsperren. Drücken Sie für 5 bis ein „Beep“ zu hören ist dann loslassen.
- Seite 20 Bedienung 1) Verwendung des Auto-Inverter-Modus: Durchflusseinheiten Stromverbrauch Laufleistung in Echtzeit in Echtzeit Drehen Sie den Drehregler, um den Durchfluss einzustellen...
- Seite 21 Auto Inverter Modus Daten Zeitsteuerung Ein aus Rückspülen 2) Verwendung des manuellen Inverter Modus: Echtzeit-Durchflussmenge Stromverbrauch in Echtzeit Drehen Drehregler, Laufleistung einzustellen Manueller Wechselrichtermodus Zeit Daten Ein aus Rückspülen Geräte mit Ihren Familienmitgliedern teilen Wenn Ihre Familienmitglieder nach der Kopplung das Gerät ebenfalls steuern möchten, lassen Sie bitte Ihre Familienmitglieder „InverFlow“...
- Seite 22 Rückmeldung Wenn Sie Probleme bei der Verwendung haben, können Sie gerne Feedback senden.
-
Seite 23: Externe Steuerung
Notiere: Die Wettervorhersage dient nur als Referenz; Die Stromverbrauchsdaten dienen nur als Referenz, da sie durch Netzwerkprobleme und Ungenauigkeiten der Berechnung beeinflusst werden können. 3) Die App kann ohne Vorankündigung aktualisiert werden. 7. EXTERNE STEUERUNG Über folgende Kontakte kann die externe Steuerung freigegeben werden. Wenn mehr als eine externe Steuerung aktiviert ist, ist die Priorität wie folgt: Digital Eingang >... - Seite 24 Bild 4 9 PINs Anschluß AC Eingang Braun L Blau N Gelb/grün PE Bild 5 Name Farbe Beschreibung PIN 1 Digital Eingang 4 PIN 2 Schwarz Digital Eingang 3 PIN 3 Weiss Digital Eingang 2 PIN 4 Grau Digital Eingang 1 PIN 5 Gelb Digital Eingang Masse...
- Seite 25 a. Digitale Eingabe: Die Pumpenleistung wird durch den Zustand des digitalen Eingangs bestimmt, Wenn PIN4 mit PIN5 verbunden ist, muss die Pumpe gestoppt werden; Wenn die Verbindung unterbrochen wird, ist die digitale Steuerung unbenützt; Wenn PIN3 mit PIN5 verbunden ist, muss die Pumpe mit 100 % laufen; Wenn die Verbindung unterbrochen wird, ist die digitale Steuerung unbenützt;...
-
Seite 26: Schutz Und Ausfall
Voltage (V) 1.3-2.9 V 2.9-10 V 8. SCHUTZ UND AUSFALL 8.1 Warnung vor hoher Temperatur und Geschwindigkeitsreduzierung “Auto-Inverter/Manual-Inverter-Modus ” “ Timer-Modus ” (außerRückspülen/Selbstansaugung) geht das Modul in den Hochtemperatur-Warnzustand über, wenn die Temperatur des Moduls die Auslöseschwelle für die Übertemperaturwarnung (81℃) erreicht;... -
Seite 27: Fehlercode
Problem Mögliche Ursachen und Lösung Pumpe startet • Stromversorgungsfehler, unterbrochene oder defekte Kabel. nicht • Sicherungen durchgebrannt oder thermische Überlastung offen. • Prüfen Sie die Drehung der Motorwelle auf Freigängigkeit und Behinderung. • Bei längerem Stillstand. Trennen Sie die Stromversorgung und drehen Sie die hintere Motorwelle einige Male von Hand mit einem Schraubendreher. -
Seite 28: Wartung
E001 Falsche Eingangsspannung E002 Ausgang Überstrom E101 Kühlkörper überhitzen E102 Fehler des Kühlkörpersensors E103 Fehler auf der Master-Treiberplatine E104 Phasenmangelschutz E105 Fehler im Wechselstrom-Abtastkreis E106 DC abnormale Spannung E107 PFC-Schutz E108 Überlastung der Motorleistung E201 Leiterplattenfehler E203 Fehler beim Lesen der RTC-Zeit E204 EEPROM-Lesefehler der Anzeigeplatine E205... -
Seite 29: Garantieausschlüsse
7). Deckel wieder aufsetzen, handfestes Anziehen genügt. Kugelhähne öffnen Hinweis: Überprüfen und reinigen Sie den Siebkorb regelmäßig, um seine Lebensdauer zu verlängern. 10. GARANTIE & AUSSCHLÜSSE Falls während der Gewährleistungsfrist ein Mangel auftritt, wird der Hersteller nach eigenem Ermessen entweder den Artikel oder das betroffene Teil auf seine Kosten reparieren oder ersetzen. Kunden müssen das Verfahren für die Garantieanforderung gemäß...
