4.3 Störungen / Fehler
• Grundsätzlich sollte zunächst das Vorhandensein der Betriebsspannungen (beide Leuchtdioden brennen,
ggf. genaue Spannungsmessung) überprüft werden.
• Sind alle benötigten Betriebsspannungen vorhanden, aber kein Bildsignal an den Klemmen 5 und 6, sind die
beiden Hakenschalter J/J zu prüfen: Ohne eingebautes Zweidrahtmodul müssen sie geschlossen sein, mit Modul
jedoch geöffnet (ansonsten kann es zur Zerstörung des Zweidrahtsenders kommen, da Ein- und Ausgang mit-
einander verbunden sind !).
• Ist ein Zweidrahtmodul eingebaut, so ist das Vorhandensein und die richtige Polung von dessen Betriebsspannung
zu kontrollieren.
• Ist die Parametrierung oder Steuerung eines SNK oder Domes gestört, so kann die falsche Einstellung des DIP-
Schalters (der nur der Leitungsunterbrechung zur Zentrale dient) die Ursache sein.
• In vielen Fällen deckt auch ein genauer Blick in den Schaltplan eventuelle Anschlussfehler auf.
WICHTIG: Bei Reklamationen sollten unbedingt genaue Angaben über Hersteller- und Typenbezeichnung
der an den AK angeschlossenen Komponenten gemacht werden !

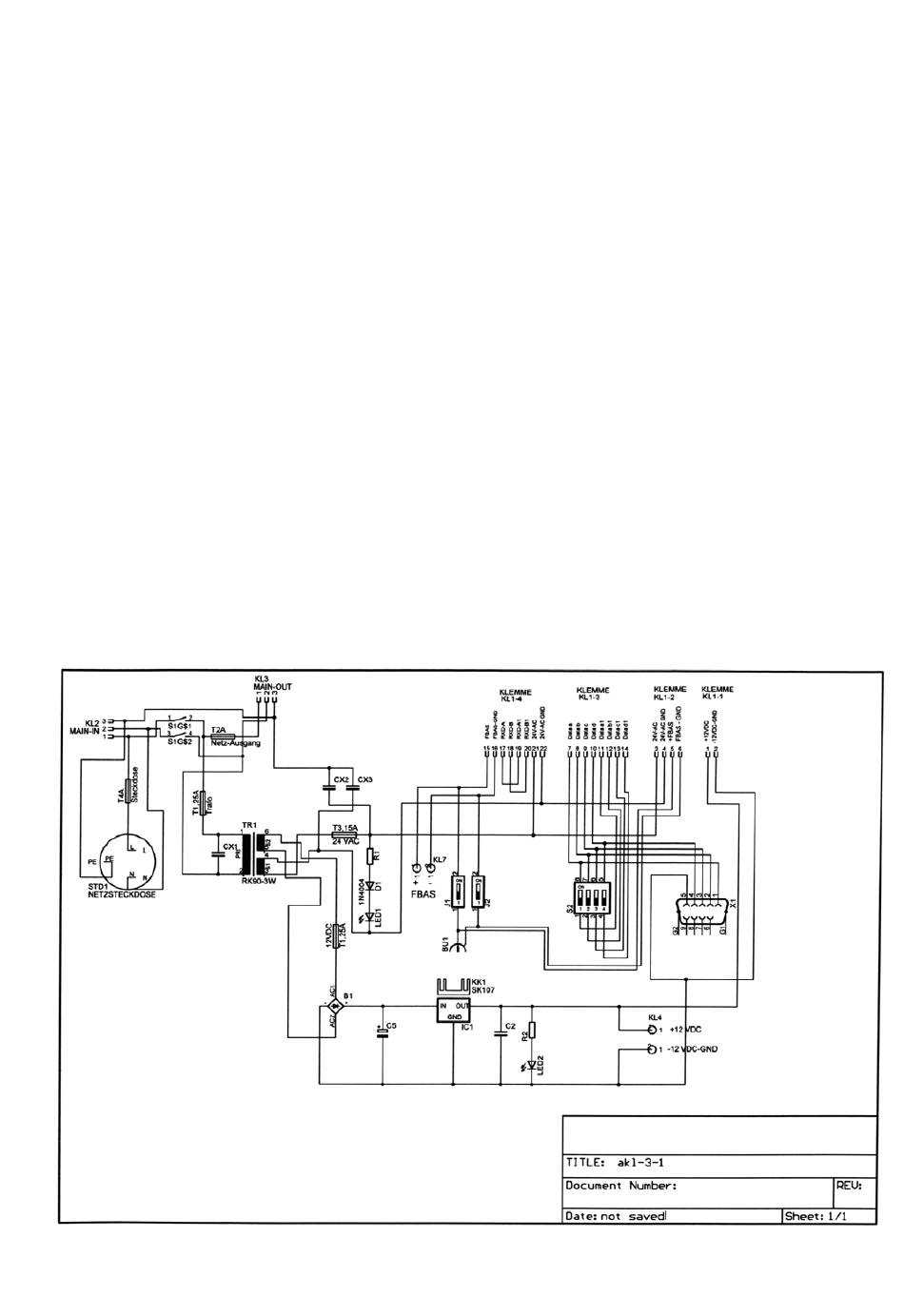

4.4 Schaltplan
