Verwandte Anleitungen für Eneo AK-3
Inhaltszusammenfassung für Eneo AK-3

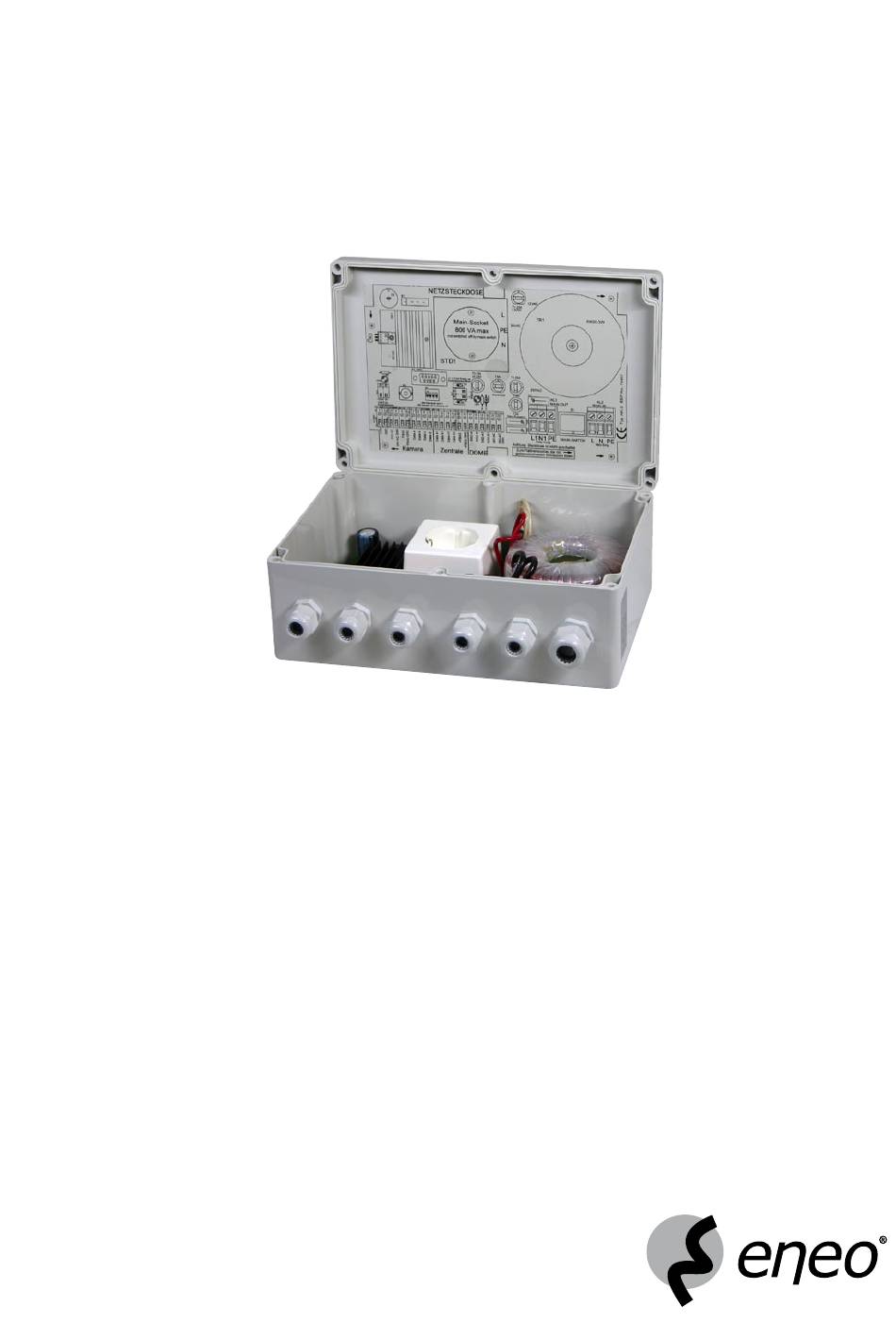

- Seite 1 Montage- und Betriebsanleitung Kamera-Anschlusskasten AK-3 Installation and Operating Manual Camera Connection Box AK-3...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............................3 Produkteigenschaften ............................4 Produktbeschreibung ..........................4 Allgemeine Beschreibung .........................4 Anschlussplan ............................4 Anschlüsse .................................5 Niederspannungs- bzw. Signalanschlüsse ....................5 Netzanschlüsse ............................6 Betriebs- und Anschlusshinweise ........................6 Betrieb mit Zweidrahtsender ........................6 Datenschnittstelle .............................6 Störungen / Fehler ............................7 Schaltplan ..............................7 Technische Daten ...............................8 Bohrschablone ..............................5 Contents Safety Instructions ..............................9 Product Features ..............................0... -
Seite 3: Sicherheitshinweise
Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die AK-3 gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, das Gerät nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. -
Seite 4: Produkteigenschaften
2. Produkteigenschaften 2.1 Produktbeschreibung Der Anschlusskasten AK-3 dient dem universellen Anschluss von Kameras bzw. Domes. Es können sowohl netzbetriebene Kameras als auch solche für VDC angeschlossen werden. 2.2 Allgemeine Beschreibung • Für universellen Kameraanschluss • BNC Videosignal-Prüfbuchse • Spannungseingang: 30V/50Hz •... -
Seite 5: Anschlüsse
3. Anschlüsse 3.1 Niederspannungs- bzw. Signalanschlüsse Klemmen bis 0: Anschluss der Kamera Klemmen bis 6: Anschluss der Leitung zur Zentrale (Monitor, Bedieneinheit) Klemmen 7 bis : Anschluss eines Domes bzw. Schwenk-Neigekopfes (SNK) Klemme Funktion +VDC (Ub), max. A Kamera-Betriebsspannung GND - Ub Kamera-Betriebsspannung... -
Seite 6: Netzanschlüsse
3.2 Netzanschlüsse Klemme Funktion Netz-Eingang Netzeingang 30VAC Netzeingang 0VAC Schutzleiter Netz-Ausgang Netzausgang 30VAC max. A, über eingebauten Netzschalter -polig geschaltet, Zum Anschluss netzbetriebener Kameras, SNKs, IR-Scheinwerfer u.ä. Netzausgang 0VAC, über eingebauten Netzschalter Schutzleiter 4. Betriebs- und Anschlusshinweise 4.1 Betrieb mit Zweidrahtsender Ein optionaler Zweidrahtsender wird auf die BNC-Prüfbuchse gesteckt (ggf. -
Seite 7: Störungen / Fehler
4.3 Störungen / Fehler • Grundsätzlich sollte zunächst das Vorhandensein der Betriebsspannungen (beide Leuchtdioden brennen, ggf. genaue Spannungsmessung) überprüft werden. • Sind alle benötigten Betriebsspannungen vorhanden, aber kein Bildsignal an den Klemmen 5 und 6, sind die beiden Hakenschalter J/J zu prüfen: Ohne eingebautes Zweidrahtmodul müssen sie geschlossen sein, mit Modul jedoch geöffnet (ansonsten kann es zur Zerstörung des Zweidrahtsenders kommen, da Ein- und Ausgang mit- einander verbunden sind !). -
Seite 8: Technische Daten
5. Technische Daten AK-3 Art.-Nr. 70457 Absicherung 4x Sicherungen für Transformator, Service-Steckdose, Netzausgang u. VDC-Ausgang Ausgangsspannung 1 4VAC +/-5% / 3,A max. Ausgangsspannung 2 VDC / A-stabilisiert Datenschnittstelle 9-pol. D-Sub Stecker für RS-485 (4-Draht) Anschluss. Die abgehende Datenleitung ist schaltbar... - Seite 16 ® ist eine eingetragene Marke der Videor E. Hartig GmbH Vertrieb ausschließlich über den Fachhandel. eneo ® is a registered trademark of Videor E. Hartig GmbH Exclusive distribution through specialised trade channels only. Videor E. Hartig GmbH Technische Änderungen vorbehalten Carl-Zeiss-Straße 8 ·...
