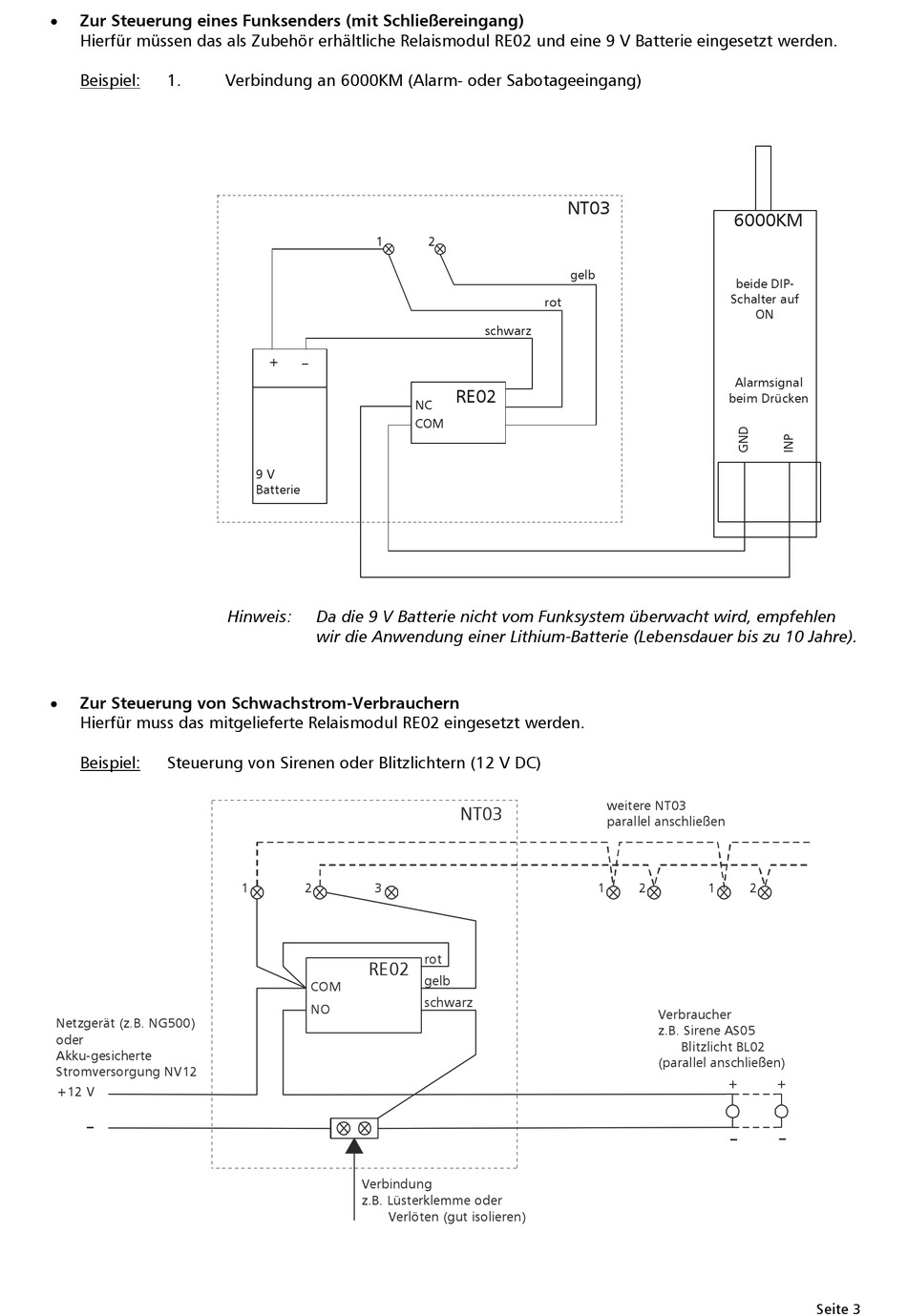

Zur Steuerung eines Funksenders (mit Schließereingang)
Hierfür müssen das als Zubehör erhältliche Relaismodul RE02 und eine 9 V Batterie eingesetzt werden.
Beispiel:
1.
Zur Steuerung von Schwachstrom-Verbrauchern
Hierfür muss das mitgelieferte Relaismodul RE02 eingesetzt werden.
Beispiel:
Steuerung von Sirenen oder Blitzlichtern (12 V DC)
Netzgerät (z.B. NG500)
oder
Akku-gesicherte
Stromversorgung NV12
+12 V
_
Verbindung an 6000KM (Alarm- oder Sabotageeingang)
1
_
+
9 V
Batterie
Hinweis:
Da die 9 V Batterie nicht vom Funksystem überwacht wird, empfehlen
wir die Anwendung einer Lithium-Batterie (Lebensdauer bis zu 10 Jahre).
1
2
3
RE02
COM
NO
Verbindung
z.B. Lüsterklemme oder
Verlöten (gut isolieren)
NT03
2
gelb
rot
schwarz
RE02
NC
COM
NT03
rot
gelb
schwarz
6000KM
beide DIP-
Schalter auf
ON
Alarmsignal
beim Drücken
weitere NT03
parallel anschließen
1
2
1
2
Verbraucher
z.B. Sirene AS05
Blitzlicht BL02
(parallel anschließen)
+
_
+
_
