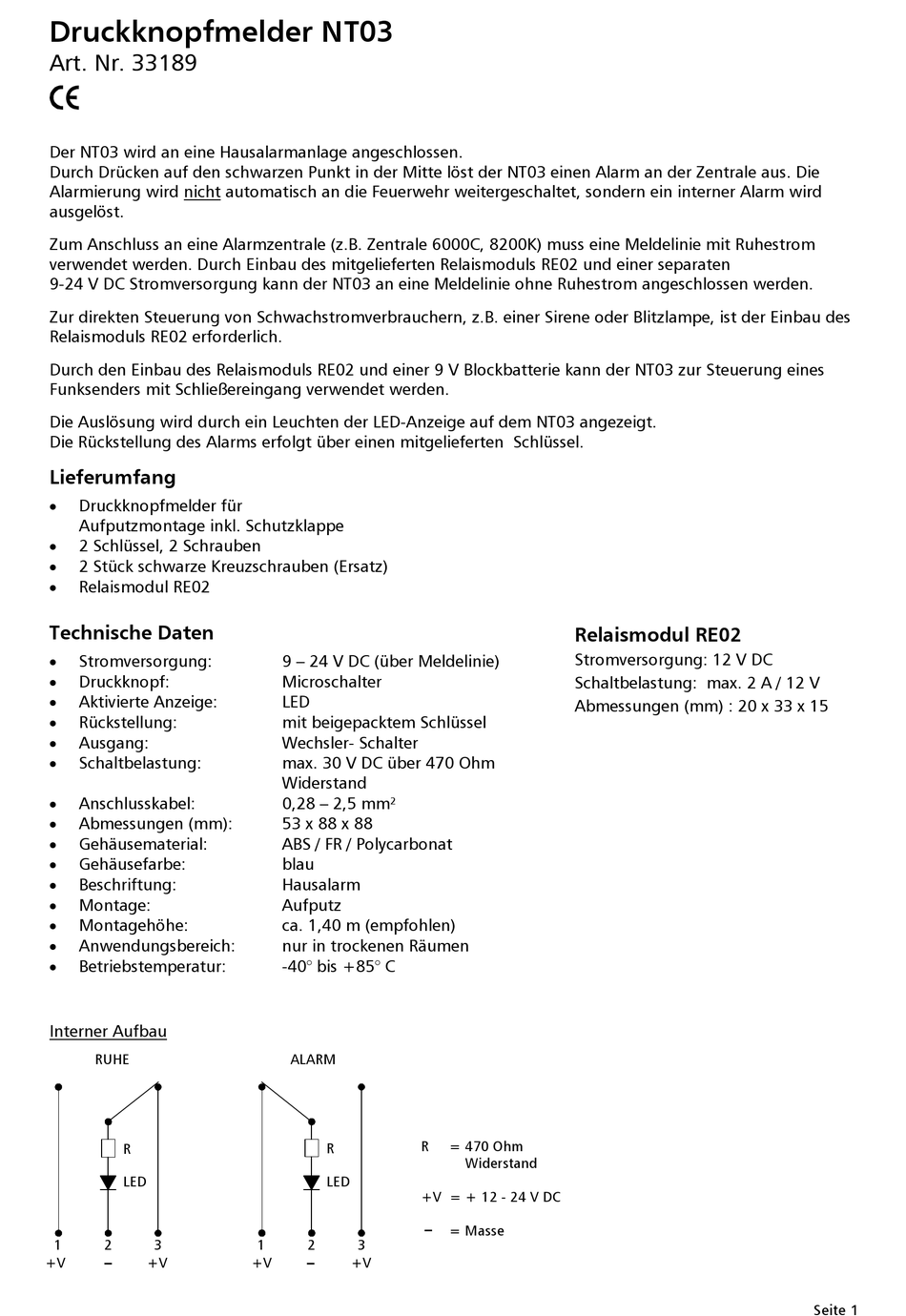

indexa NT03 Bedienungsanleitung

Druckknopfmelder NT03
Art. Nr. 33189
Der NT03 wird an eine Hausalarmanlage angeschlossen.
Durch Drücken auf den schwarzen Punkt in der Mitte löst der NT03 einen Alarm an der Zentrale aus. Die
Alarmierung wird nicht automatisch an die Feuerwehr weitergeschaltet, sondern ein interner Alarm wird
ausgelöst.
Zum Anschluss an eine Alarmzentrale (z.B. Zentrale 6000C, 8200K) muss eine Meldelinie mit Ruhestrom
verwendet werden. Durch Einbau des mitgelieferten Relaismoduls RE02 und einer separaten
9-24 V DC Stromversorgung kann der NT03 an eine Meldelinie ohne Ruhestrom angeschlossen werden.
Zur direkten Steuerung von Schwachstromverbrauchern, z.B. einer Sirene oder Blitzlampe, ist der Einbau des
Relaismoduls RE02 erforderlich.
Durch den Einbau des Relaismoduls RE02 und einer 9 V Blockbatterie kann der NT03 zur Steuerung eines
Funksenders mit Schließereingang verwendet werden.
Die Auslösung wird durch ein Leuchten der LED-Anzeige auf dem NT03 angezeigt.
Die Rückstellung des Alarms erfolgt über einen mitgelieferten Schlüssel.
Lieferumfang

Druckknopfmelder für
Aufputzmontage inkl. Schutzklappe
 2 Schlüssel, 2 Schrauben

2 Stück schwarze Kreuzschrauben (Ersatz)
 Relaismodul RE02
Technische Daten
 Stromversorgung:

Druckknopf:
 Aktivierte Anzeige:

Rückstellung:
 Ausgang:

Schaltbelastung:
 Anschlusskabel:

Abmessungen (mm):

Gehäusematerial:

Gehäusefarbe:

Beschriftung:
 Montage:

Montagehöhe:
 Anwendungsbereich:

Betriebstemperatur:
Interner Aufbau
RUHE
R
LED
1 2 3
_
+V +V
9 – 24 V DC (über Meldelinie)
Microschalter
LED
mit beigepacktem Schlüssel
Wechsler- Schalter
max. 30 V DC über 470 Ohm
Widerstand
0,28 – 2,5 mm²
53 x 88 x 88
ABS / FR / Polycarbonat
blau
Hausalarm
Aufputz
ca. 1,40 m (empfohlen)
nur in trockenen Räumen
-40° bis +85° C
ALARM
R
LED
1 2 3
_
+V +V
Relaismodul RE02
Stromversorgung: 12 V DC
Schaltbelastung: max. 2 A / 12 V
Abmessungen (mm) : 20 x 33 x 15
R = 470 Ohm
Widerstand
+V = + 12 - 24 V DC
_
= Masse
Seite 1
