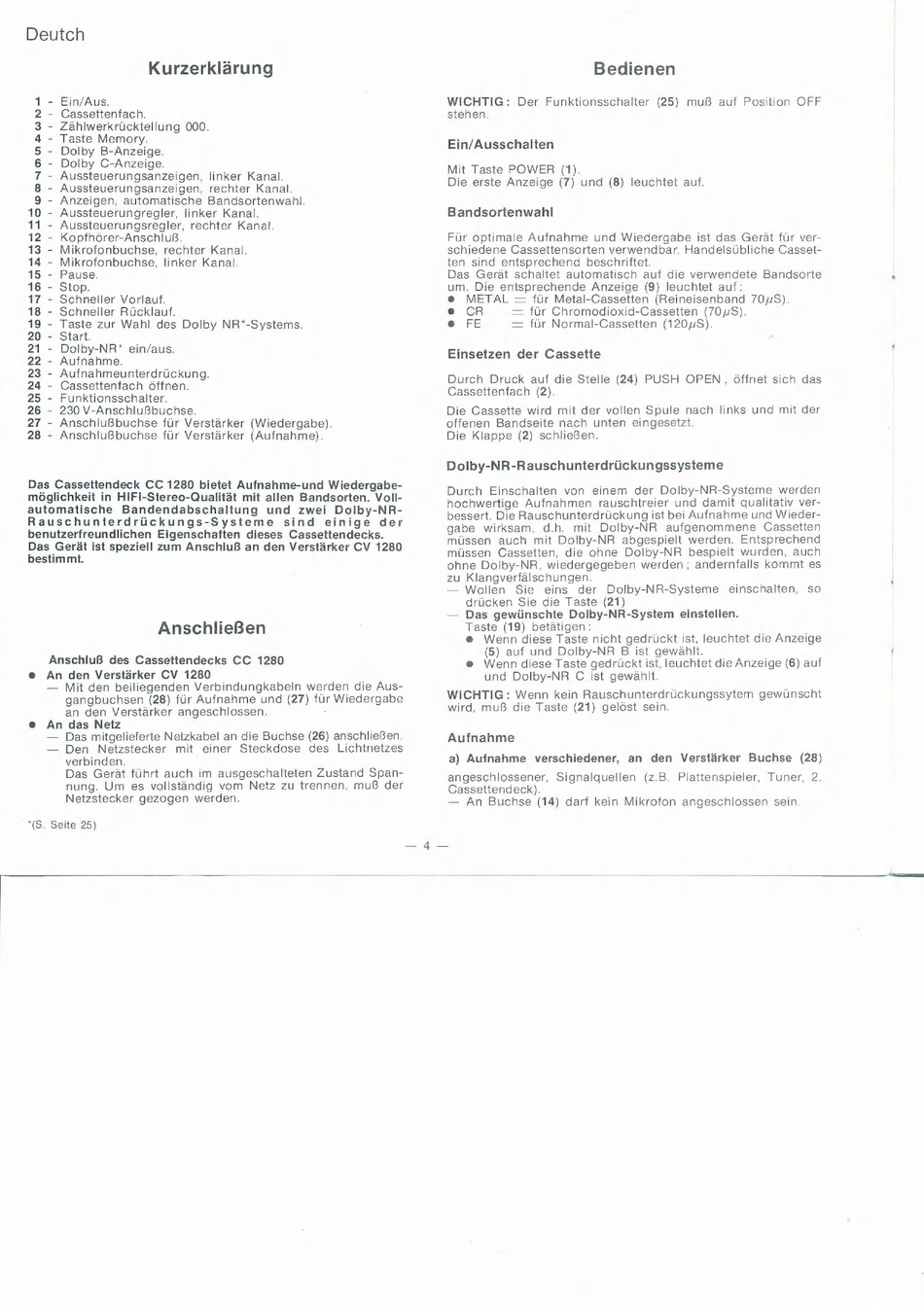

Dual CC 1280 Bedienungsanleitung Seite 4

Deutch
Kurzerklarung
- Ein/Aus.
- Cassettenfach.
- Zahlvverkrücktellung 000.
- Taste Memory.
Dolby B-Anzeige.
- Dolby C-Anzeige.
- Aussteuerungsanzeigen, linker Kanal.
- Aussteuerungsanzeigen, rechter Kanal.
- Anzeigen, automatische Bandsortenwahl.
10 - Aussteuerungregler, linker Kanal.
11 - Aussteuerungsregler, rechter Kanal.
12 - Kopfhêrer-AnschluB.
13 - Mikrofonbuchse, rechter Kanal.
14 - Mikrofonbuchse, linker Kanal.
15 - Pause.
16 - Stop.
17 - Schneller Vorlauf.
18 - Schneller Rücklauf.
19 - Taste zur Wahl des Dolby NR*-Systems.
20 - Start.
21 - Dolby-NR" ein/aus.
22 - Aufnahme.
23 - Aufnahmeunterdrückung.
24 - Cassettenfach öffnen.
25 - Funktionsschalter.
26 - 230 V-AnschluBbuchse.
27 - Anschlußbuchse für Verstärker (Wiedergabe).
28 - Anschlußbuchse für Verstärker (Aufnahme).
4О œ S! O VI b Œ N —
'
Das Cassettendeck CC 1280 bietet Aufnahme-und Wiedergabe-
möglichkeit in HIFI-Stereo-Qualitát mit allen Bandsorten. Voll-
automatische Bandendabschaltung und zwei Dolby-NR-
Rauschunterdrückungs-Systeme sind einige der
benutzerfreundlichen Eigenschaften dieses Cassettendecks.
Das Gerät ist speziell zum Anschluß an den Verstärker CV 1280
bestimmt.
Anschließen
Anschluß des Cassettendecks CC 1280
e An den Verstärker CV 1280
— Mit den beiliegenden Verbindungkabeln werden die Aus-
gangbuchsen (28) für Aufnahme und (27) für Wiedergabe
an den Verstärker angeschlossen. :
e An das Netz
— Das mitgelieferte Netzkabel an die Buchse (26) anschließen.
— Den Netzstecker mit einer Steckdose des Lichtnetzes
verbinden.
Das Gerät führt auch im ausgeschalteten Zustand Span-
nung. Um es vollständig vom Netz zu trennen, muß der
Netzstecker gezogen werden.
*(S. Seite 25)
Bedienen
WICHTIG: Der Funktionsschalter (25) muß auf Position OFF
stehen.
Ein/Ausschalten
Mit Taste POWER (1).
Die erste Anzeige (7) und (8) leuchtet auf.
Bandsortenwahl
Für optimale Aufnahme und Wiedergabe ist das Gerät fur ver-
schiedene Cassettensorten verwendbar. Handelsübliche Casset-
ten sind entsprechend beschriftet.
Das Gerat schaltet automatisch auf die vervvendete Bandsorte
um. Die entsprechende Anzeige (9) leuchtet auf:
e METAL = für Metal-Cassetten (Reineisenband 7048).
e CR = für Chromodioxid-Cassetten (70/48).
e FE — für Normal-Cassetten (120uS).
Einsetzen der Cassette
Durch Druck auf die Stelle (24) PUSH OPEN, óffnet sich das
Cassettenfach (2).
Die Cassette vvird mit der vollen Spule nach links und mit der
offenen Bandseite nach unten eingesetzt.
Die Klappe (2) schließen.
Dolby-NR-Rauschunterdrückungssysteme
Durch Einschalten von einem der Dolby-NR-Systeme werden
hochwertige Aufnahmen rauschtreier und damit qualitativ ver-
bessert. Die Rauschunterdrückung ist bei Aufnahme und Wieder-
gabe wirksam, d.h. mit Dolby-NR aufgenommene Cassetten
müssen auch mit Dolby-NR abgespielt werden. Entsprechend
müssen Cassetten, die ohne Dolby-NR bespielt wurden, auch
ohne Dolby-NR, wiedergegeben werden; andernfalls kommt es
zu Klangverfälschungen.
— Wollen Sie eins der Dolby-NR-Systeme einschalten, so
drücken Sie die Taste (21)
— Das gewünschte Dolby-NR-System einstellen.
Taste (19) betätigen:
e Wenn diese Taste nicht gedrückt ist, leuchtet die Anzeige
(5) auf und Dolby-NR B ist gewählt.
ə Wenn diese Taste gedrückt ist, leuchtet die Anzeige (6) auf
und Dolby-NR C ist gewählt.
WICHTIG: Wenn kein Rauschunterdrückungssytem gewünscht
wird, muß die Taste (21) gelöst sein.
Aufnahme
a) Aufnahme verschiedener, an den Verstärker Buchse (28)
angeschlossener, Signalquellen (z.B. Plattenspieler, Tuner, 2.
Cassettendeck).
— An Buchse (14) darf kein Mikrofon angeschlossen sein.
