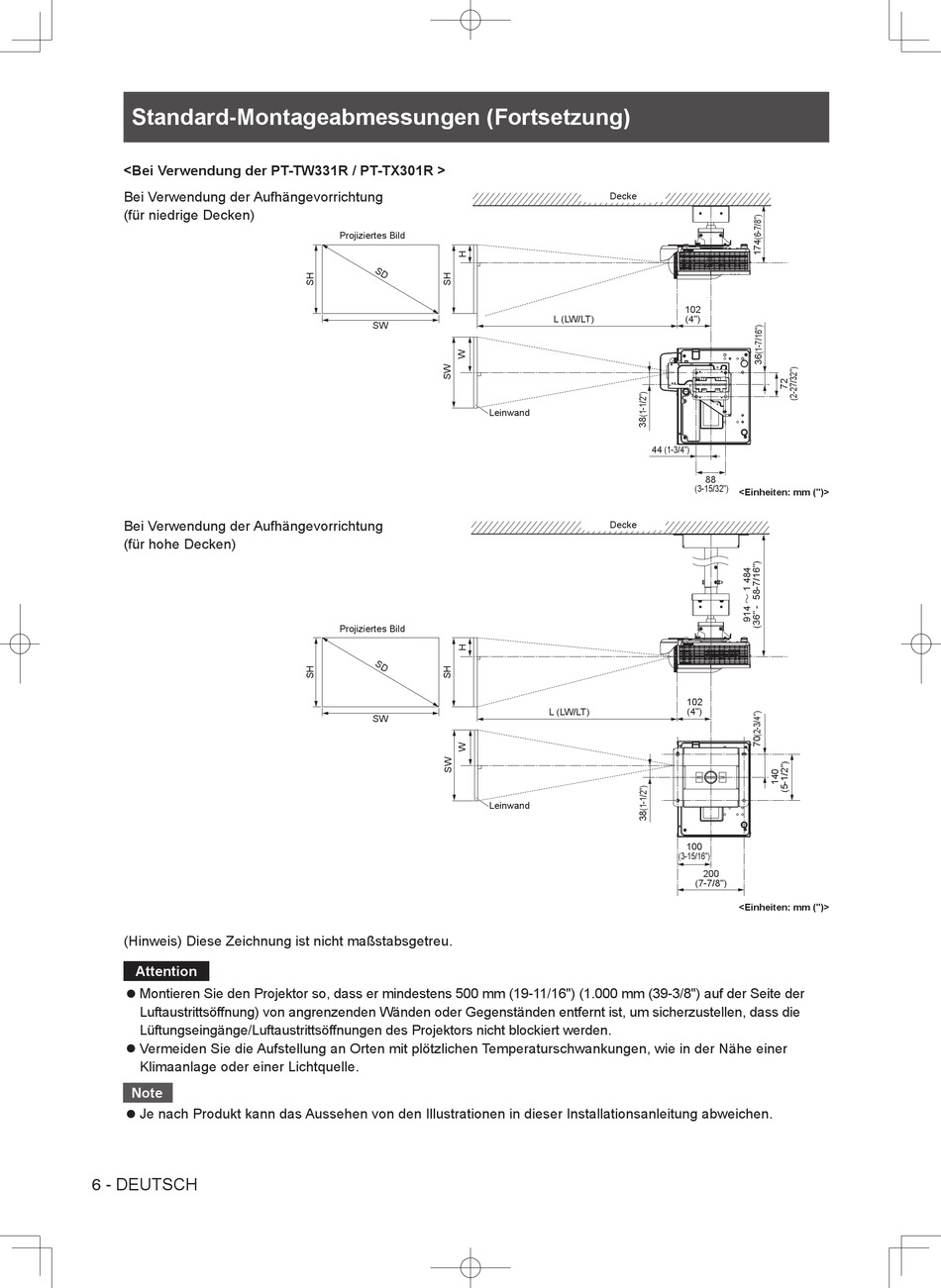

Standard-Montageabmessungen (Fortsetzung)
<Bei Verwendung der PT-TW331R / PT-TX301R >
Bei Verwendung der Aufhängevorrichtung
(für niedrige Decken)
Bei Verwendung der Aufhängevorrichtung
(für hohe Decken)
(Hinweis) Diese Zeichnung ist nicht maßstabsgetreu.
Attention
z Montieren Sie den Projektor so, dass er mindestens 500 mm (19-11/16") (1.000 mm (39-3/8") auf der Seite der
Luftaustrittsöffnung) von angrenzenden Wänden oder Gegenständen entfernt ist, um sicherzustellen, dass die
Lüftungseingänge/Luftaustrittsöffnungen des Projektors nicht blockiert werden.
z Vermeiden Sie die Aufstellung an Orten mit plötzlichen Temperaturschwankungen, wie in der Nähe einer
Klimaanlage oder einer Lichtquelle.
Note
z Je nach Produkt kann das Aussehen von den Illustrationen in dieser Installationsanleitung abweichen.
6 - DEUTSCH
Projiziertes Bild
SW
Leinwand
Projiziertes Bild
SW
Leinwand
Decke
102
L (LW/LT)
(4")
44 (1-3/4")
88
(3-15/32")
Decke
102
L (LW/LT)
(4")
100
(3-15/16")
200
(7-7/8")
<Einheiten: mm (")>
<Einheiten: mm (")>
