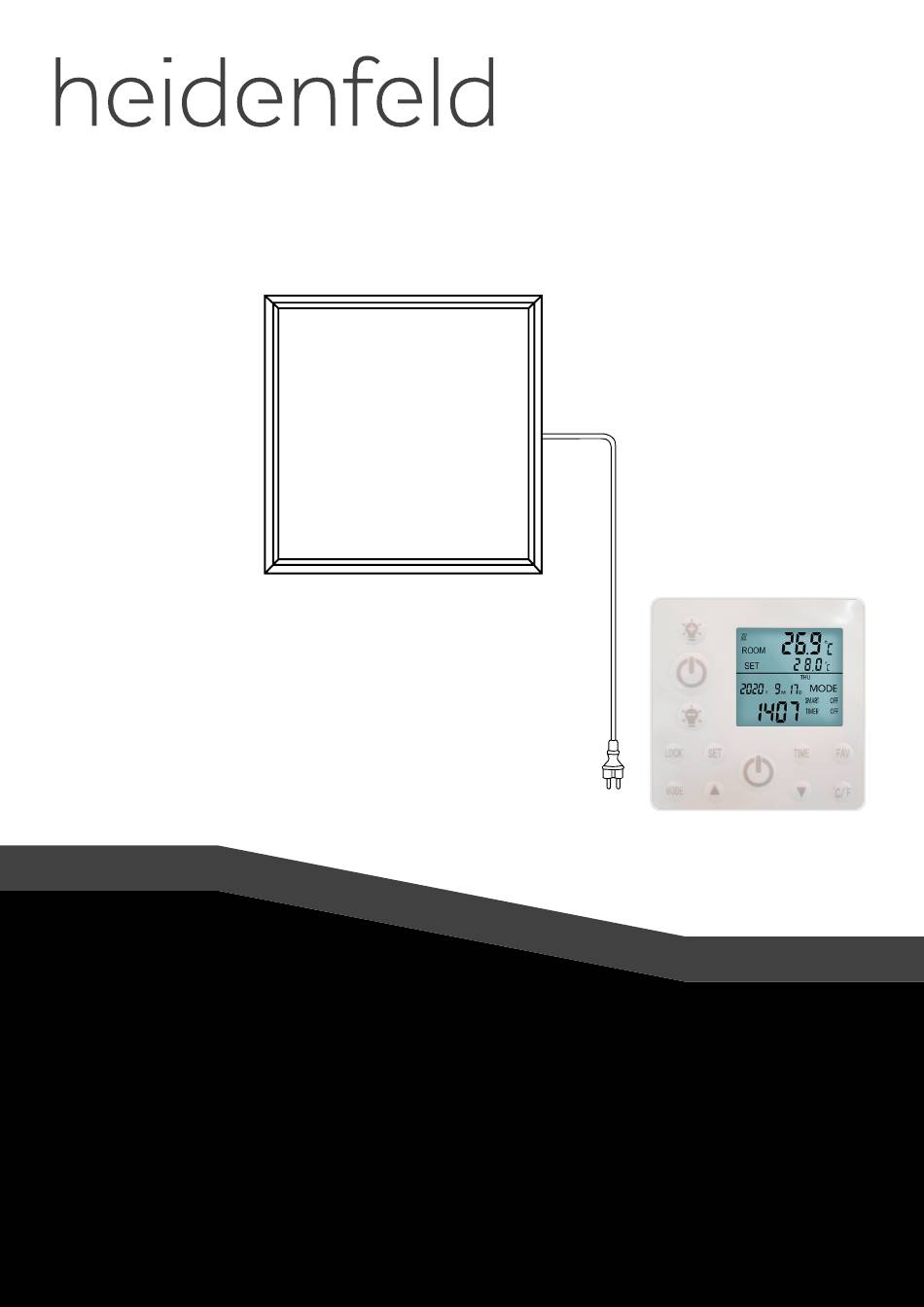

- Seite 1 ORIGINAL BEDIENUNGSANLEITUNG HP500 INFRAROT-DECKENHEIZUNG Artikelnummer: PR0030323...
- Seite 2 EINLEITUNG Sehr geehrte Kundin, sehr geehrter Kunde, wir möchten Sie zum Kauf Ihrer neuen Infrarotheizung der Marke Heidenfeld beglückwünschen. Heidenfeld bietet eine breite Palette an Wandkaminen und Infrarotheizungen an. Alle Geräte entsprechen den derzeit gültigen Normen und verfügen somit über höchste Qualitätsstandards.
- Seite 3 14. Garantiebedingungen ������������������������������������������������������������������������������������15 15. Konformität ������������������������������������������������������������������������������������������������������15 HILFE ZUM PRODUKT Weitere Informationen wie YouTube-Aufbauvideos, die aktuelle Anleitung, FAQs zum Produkt sowie technische Daten finden Sie unter diesem Link. Scannen Sie hierfür einfach den QR-Code. l.miweba.de/hp500 Bedienungsanleitung Stand 23.05.2023 - GERMAN - Artikelnummer: PR0030323...
- Seite 4 1. SYMBOLE SYMBOL BEDEUTUNG Achtung Achten Sie auf die Sicherheitshinweise Hochspannung - Lebensgefahr Um Überhitzungs- und Brandgefahren zu vermeiden, darf das Gerät nicht abgedeckt werden. Achtung Heiße Oberfläche Mit Wasser spritzen verboten Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch. 2.
- Seite 5 2. SICHERHEITSHINWEISE Warnung: Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Daher ist äußerste Vorsicht geboten, besonders wenn Kinder anwesend sind. • Entfernen Sie vor der ersten Anwendung komplett die Schutzfolie. • Vergewissern Sie sich, dass die Betriebsspannung zwischen 220 – 240 V / 50 Hz liegt. •...
- Seite 6 4. LIEFERUMFANG Bezeichnung Abbildung Menge Deckenheizung HF-HP500 Thermostat Schrauben Dübel Deckenmontageset Bedienungsanleitung ORIGINAL BEDIENUNGSANLEITUNG HF-HP500 INFRAROT-DECKENHEIZUNG Artikelnummer: PR0030323 Bedienungsanleitung Stand 23.05.2023 - GERMAN - Artikelnummer: PR0030323...
- Seite 7 5. GERÄTEAUFBAU Frontansicht Umlaufendes LED-Licht Oberfläche Netzstecker Rückansicht Bedienungsanleitung Stand 23.05.2023 - GERMAN - Artikelnummer: PR0030323...
- Seite 8 6. MONTAGE Warnung: • Die Montagearbeiten müssen von einer Elektrofachkraft durchgeführt werden! • Panele nicht am Heizungskabel aufhängen! • Es dürfen keine Klebebänder oder Klebstoffe zum Aufhängen von Trägern verwendet werden. • Stellen Sie sicher, dass die Stelle, an der Sie die Deckenheizung anbringen möchten, stabil genug ist. •...
- Seite 9 7. THERMOSTAT Spezifikationen • Batteriebetrieben DC 4x 1,5 V AAA-Batterien (nicht im Lieferumfang enthalten) • Eingestellter Temperaturbereich: 0 °C bis ~45 °C; Auflösung: 1 °C • Raumtemperatur 0 °C bis ~50 °C; Anzeigeauflösung: 0,1 °C • Genauigkeit der gemessenen Temperatur ± 0,5 °C • Arbeitsumgebung: Bereich 1 °C bis 50 °C • Funkfrequenz: 433,92 MHz Bedienteil für Licht Helligkeit + LCD-Bildschirm für Thermostat Licht an/aus Helligkeit -...
- Seite 10 7. THERMOSTAT (FORTSETZUNG) 5. Drücken Sie +/-, um die Helligkeit einzustellen. Durch kurzes Drücken können Sie die Helligkeit auf 100 %, 75 %, 50 % und 25 % einstellen, durch langes Drücken von 100 % auf 5 %. Drücken Sie den ON/OFF-Knopf des Thermostats, um die Heizufunktion zu starten/zu beenden. 6.
- Seite 11 7. THERMOSTAT (FORTSETZUNG) 4. Wenn Sie im 5+2 Programmiermodus keine Intervalle für und festlegen möchten, stellen Sie eine niedrigere Temperatur als die Standardtemperatur (< 15 °C) mit sehr kurzen Laufzeiten ein (siehe Beispiel unten). Afternoon/early evening heating 20° until 23:30 Morning heating 20°...
- Seite 12 9. TECHNISCHE DATEN Eigenschaften 390 W: 65,5 x 63 x 3,5 cm; 5 kg; Raumgrößen bis 10 m²; 30 W LED; 2200 Lumen 640 W: 108 x 63 x 3,5 cm; 6,1 kg; Raumgrößen bis 17 m²; 37 W LED; 2900 Lumen 800 W: 128 x 63 x 3,5 cm; 7,1 kg; Raumgrößen bis 20 m²; 40 W LED; 3100 Lumen Heizleistung Je nach Variante 390, 640 oder 800 W Betriebsart Elektrisch Betriebsspannung 230 V AC, 50 Hz Netzstecker Schutzkontaktstecker (Typ C-CEE 7/4) Kabellänge 1,75 m Art der Bedienung...
- Seite 13 Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten Modellkennung: PR0030323-01, PR0030323-02 Art der Wärmeleistung/Raumtemperaturkontrolle Modell: Heidenfeld HP500 Infrarotheizung 800 W einstufige Wärmeleistung, keine Raumtemperaturkontrolle nein Angabe...
- Seite 14 Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten Modellkennung: PR0030323-05, PR0030323-06 Art der Wärmeleistung/Raumtemperaturkontrolle Modell: Heidenfeld HP500 Infrarotheizung 640 W einstufige Wärmeleistung, keine Raumtemperaturkontrolle nein Angabe...
- Seite 15 12. ENTSORGUNG Achtung: Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeinde- verwaltung.
- Seite 16 14. GARANTIEBEDINGUNGEN Die Miweba GmbH gewährt Verbrauchern für entsprechend gekennzeichnete Produkte zusätzlich zu der gesetzlichen Gewährleistung eine Herstellergarantie. Unsere Garantiebedingungen finden Sie hier (klicken Sie auf den QR-Code oder den Link, um dorthin zu gelangen): l.miweba.de/10jahre 15. KONFORMITÄT Mit dem CE-Zeichen erklärt der lnverkehrbringer, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
- Seite 17 Miweba GmbH Gewerbepark 20 96149 Breitengüßbach 09544 9879080 MIWEBA.DE kundenservice@miweba.de WEEE-Nr. DE54010438 /miweba.de /miwebagmbh /miwebaTV...
