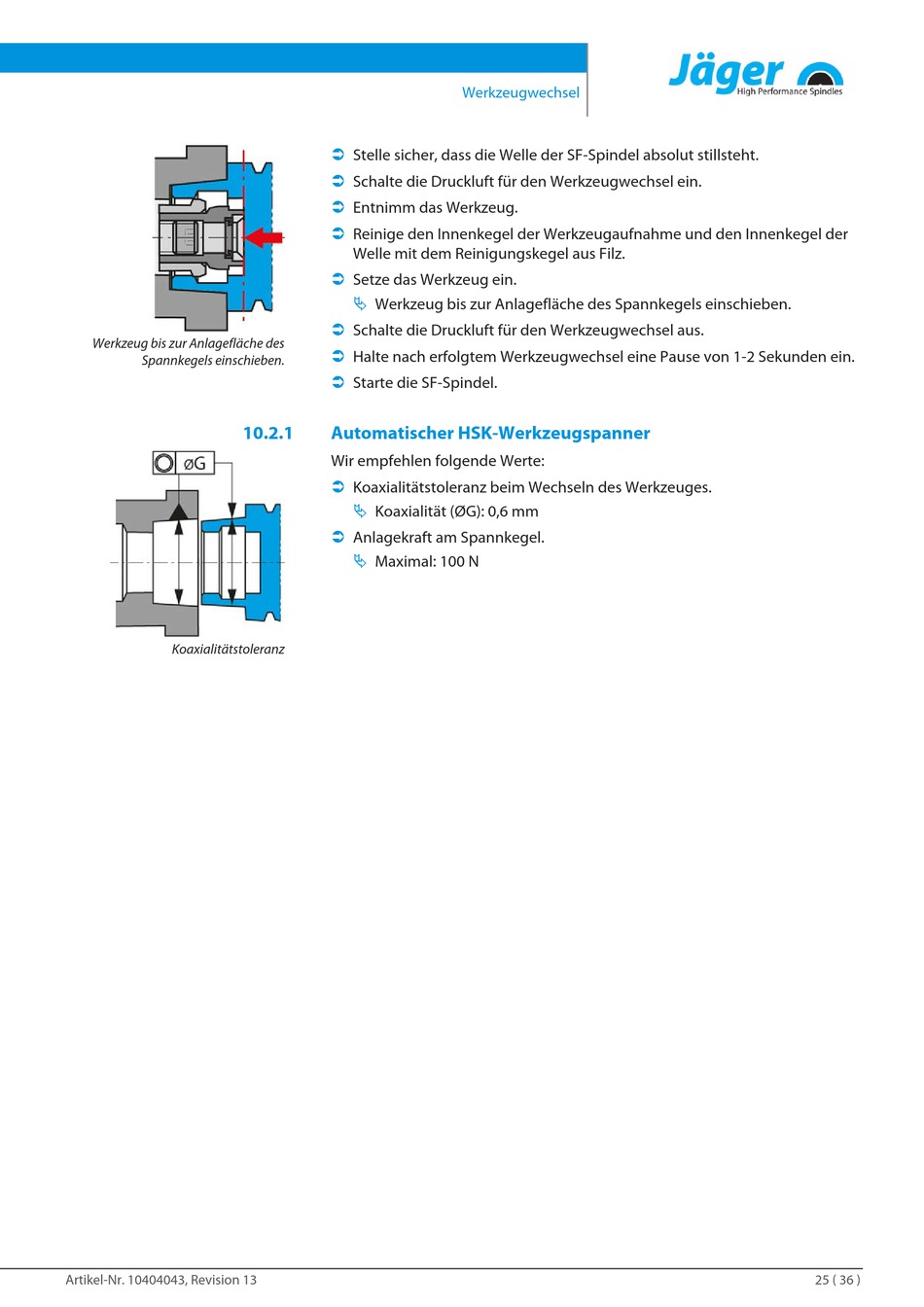

Werkzeug bis zur Anlagefläche des
Spannkegels einschieben.
Koaxialitätstoleranz
Artikel-Nr. 10404043, Revision 13
Ü
Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht.
Ü
Schalte die Druckluft für den Werkzeugwechsel ein.
Ü
Entnimm das Werkzeug.
Ü
Reinige den Innenkegel der Werkzeugaufnahme und den Innenkegel der
Welle mit dem Reinigungskegel aus Filz.
Ü
Setze das Werkzeug ein.
Ä
Werkzeug bis zur Anlagefläche des Spannkegels einschieben.
Ü
Schalte die Druckluft für den Werkzeugwechsel aus.
Ü
Halte nach erfolgtem Werkzeugwechsel eine Pause von 1-2 Sekunden ein.
Ü
Starte die SF-Spindel.
10.2.1
Automatischer HSK-Werkzeugspanner
Wir empfehlen folgende Werte:
Ü
Koaxialitätstoleranz beim Wechseln des Werkzeuges.
Ä
Koaxialität (ØG): 0,6 mm
Ü
Anlagekraft am Spannkegel.
Ä
Maximal: 100 N
Werkzeugwechsel
25 ( 36 )
