HITACHI DA- 800

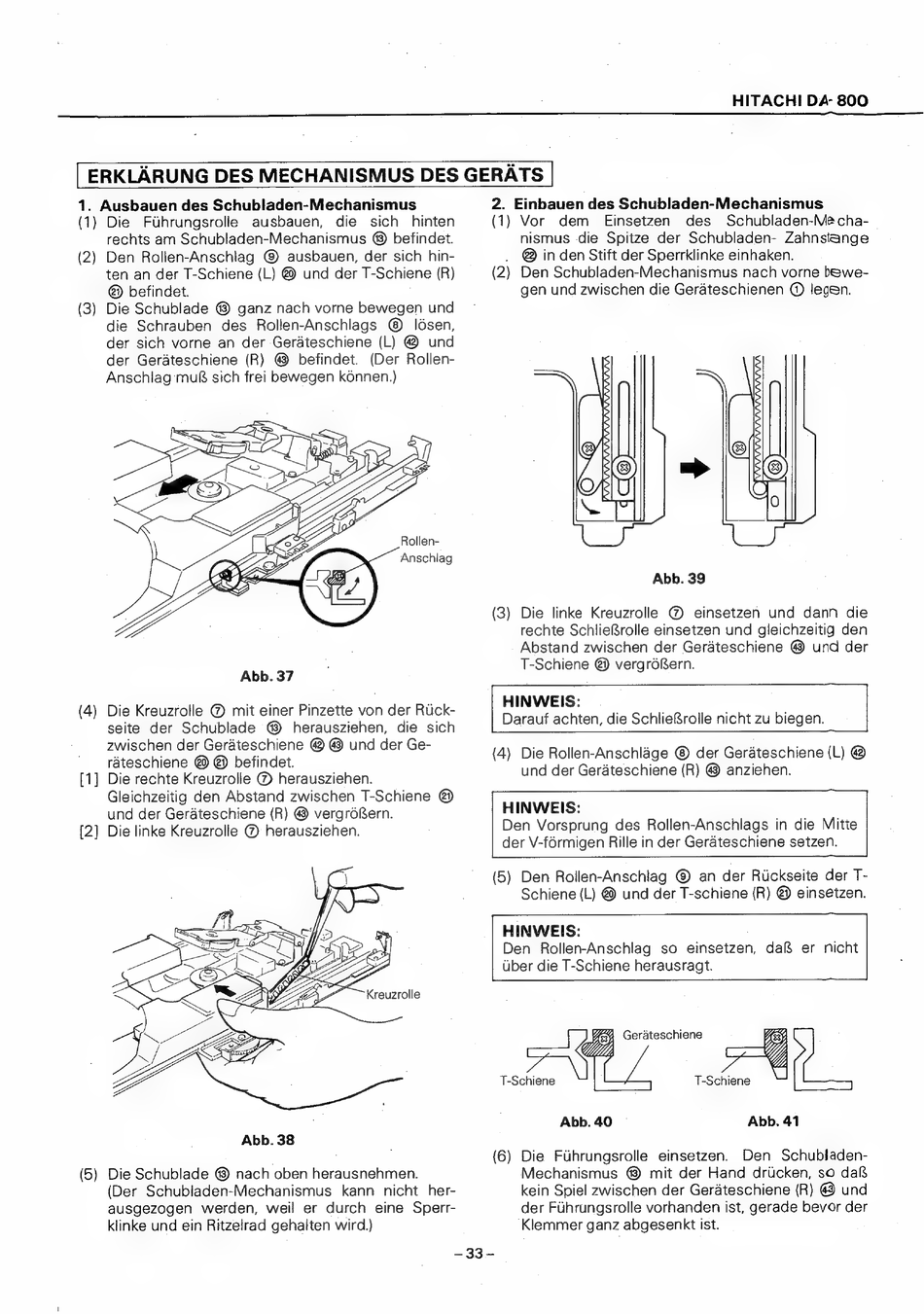

[ ERKLARUNG DES MECHANISMUS DES GERATS
1. Ausbauen des Schubladen-Mechanismus
(1} Die Fuhrungsrolie ausbauen, die sich hinten
rechts am Schubladen-Mechanismus ® befindet.
(2) Den Rolien-Anschlag © ausbauen, der sich hin-
ten an der T-Schiene (L) @) und der T-Schiene (R)
@ befindet.
Die Schublade ® ganz nach vorne bewegen und
die Schrauben des Rollen-Anschlags l6sen,
der sich vorne an der Gerateschiene (L) @ und
der Gerateschiene (R) @ befindet. (Der Rollen-
Anschlag muf sich frei bewegen k6onnen.)
—
(3
Rollen-
Anschlag
Abb. 37
(4) Die Kreuzrolle ® mit einer Pinzette von der Ruck-
seite der Schublade @ herausziehen, die sich
zwischen der Gerateschiene @ @ und der Ge-
rateschiene @ @) befindet.
[1] Die rechte Kreuzrolle @ herausziehen.
Gleichzeitig den Abstand zwischen T-Schiene @
und der Gerateschiene (R) © vergrdern.
[2] Die linke Kreuzrolle @ herausziehen.
eS)
tl eet
Sep
oan Z
So vee
Cores Ss zg '
Cds SF oun
Abb. 38
(5) Die Schublade ® nach oben herausnehmen.
(Der Schubladen-Mechanismus kann nicht her-
ausgezogen werden, weil er durch eine Sperr-
klinke und ein Ritzelrad gehalten wird.)
2. Einbauen des Schubladen-Mechanismus
(1) Vor dem Einsetzen des Schubladen-Mecha-
nismus die Spitze der Schubladen- Zahnstange
_ @ inden Stift der Sperrklinke einhaken.
(2) Den Schubladen-Mechanismus nach vorne bewe-
gen und zwischen die Gerateschienen @ legen.
Abb. 39
(3) Die linke Kreuzrolle @ einsetzen und dann die
rechte SchlieBrolle einsetzen und gleichzeitig den
Abstand zwischen der Gerateschiene @ und der
T-Schiene @ vergrdfern.
HINWEIS:
Darauf achten, die SchlieBrolle nicht zu biegen.
(4) Die Rollen-Anschlage © der Gerateschiene (L) @
und der Gerateschiene (R) @ anziehen.
HINWEIS:
Den Vorsprung des Rollen-Anschlags in die Mitte
der V-formigen Rille in der Gerateschiene setzen.
(5) Den Rollen-Anschlag © an der Rtckseite der T-
Schiene (L) @) und der T-schiene (R) @ einsetzen.
HINWEIS:
Den Rollen-Anschlag so einsetzen, daf& er nicht
uber die T-Schiene herausragt.
(6) Die Fuhrungsrolle einsetzen. Den Schubladen-
Mechanismus ® mit der Hand drucken, so dak
kein Spiel zwischen der Gerateschiene (R) @ und
der Fuhrungsrolle vorhanden ist, gerade bevor der
Klemmer ganz abgesenkt ist.
