Label für das DZNR

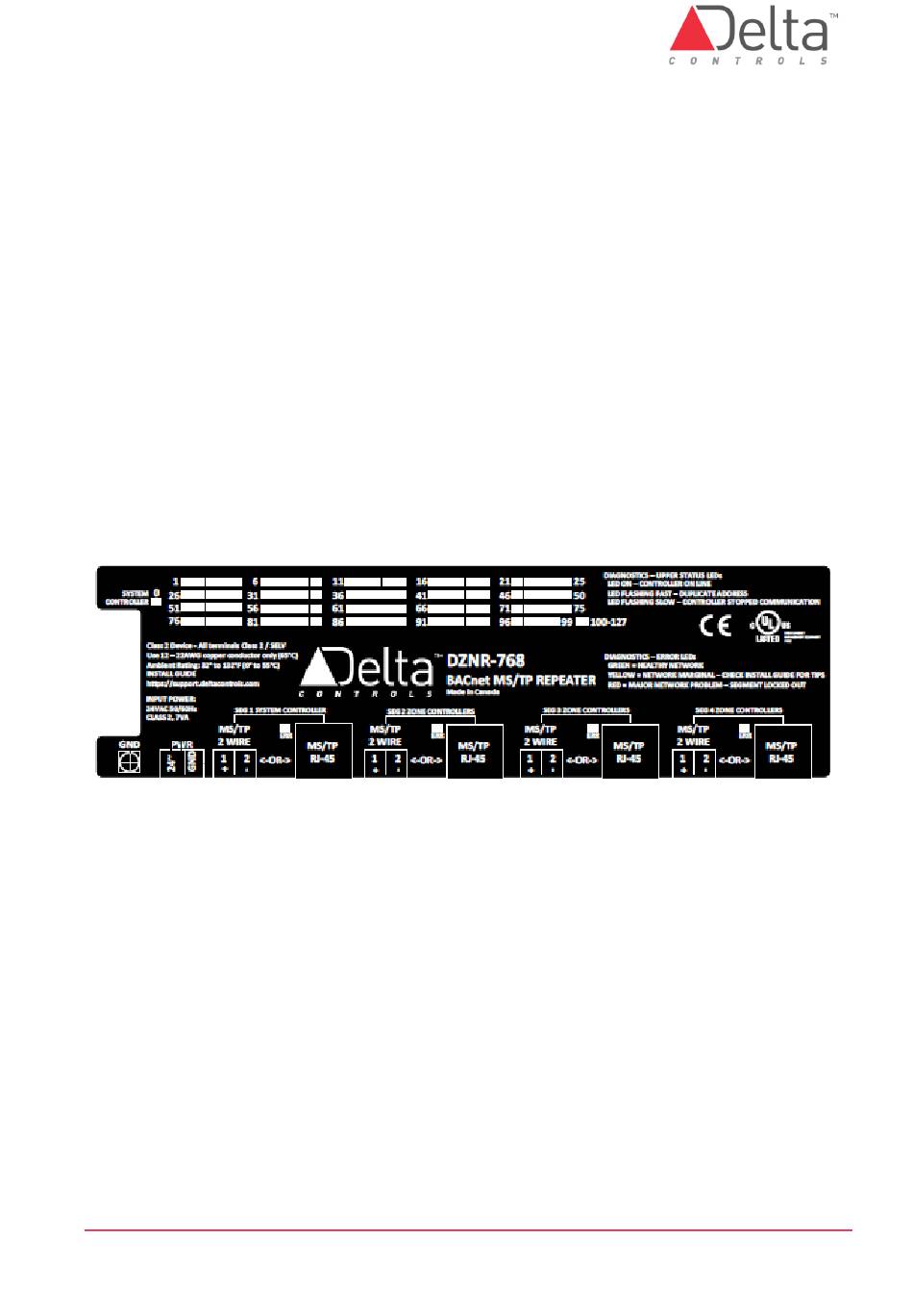

Das Label auf dem Gehäuse des DZNR kann dazu verwendet werden, um den einzelnen
LEDs die verbundenen Geräte zuordnen zu können. Außerdem enthält das Label eine
Kurzbeschreibung zur Lösung von Diagnoseproblemen.
Für
jede
LED
ist
ein
weißes
Kästchen
vorhanden.
Nach
Abschluss
der
Netzwerkinstallation markieren Sie auf dem Label die Position der angeschlossenen
Geräte. Es wird die Markierung mit Bleistift empfohlen, sodass nachträglich noch
Änderungen möglich sind.
Die LEDs sind von 0-99, entsprechend den Controller MAC Adressen im Netzwerk,
nummeriert. Geräte mit einer MAC Adresse größer als 99 (z.B. CON-768) werden
zusammenfassend von der mit 100-127 gekennzeichneten LED dargestellt.
Um den Controller Status zu ermitteln, vergleichen Sie den Status der LEDs mit den
Markierungen auf dem Label. Eine Beschreibung für Leuchtmuster der LEDs entnehmen
Sie Punkt 8 (Diagnose und Fehlerbehebung) in dieser Installationsanleitung.
